Двоканальний модуль розширення RS485 для Raspberry Pi 4B - DFRobot DFR0824

Опис продукту: Двоканальний модуль розширення RS485 для Raspberry Pi 4B - DFRobot DFR0824

Двоканальний розширювальний адаптер RS485— це щит, розроблений для мінікомп'ютера Raspberry Pi 4B. Він був розроблений для розширення функціональності модуля за допомогою зв'язку RS485 і, таким чином, збільшення...надійність з'єднанняі запобігти можливим перебоям у передачі даних. Щит оснащений схемами захисту, такими як захист від блискавки та перенапруги, а також має діод TVS та ізоляцію джерела живлення. У крайній частині плати розташовані клеми у вигляді гвинтових з'єднувачів, які забезпечують просте і швидке підключення до інших периферійних пристроїв.

Предмет продажу двоканальний щит для Raspberry Pi 4B. Raspberry Pi потрібно купувати окремо.

Модуль, який перетворює дані з послідовного інтерфейсу UART у кадри протоколу RS485.

Що таке RS485?

RS485 є одним із найбільш часто використовуваних стандартів послідовного зв'язку, який характеризується дуже хорошим придушенням шумів, здатністю передавати дані на великі відстані (без втрати якості передачі), а також можливостями багатоточкового зв'язку. У цьому стандарті використовується шлейфова передача (так звана лінійна топологія), яка дозволяє придушувати синфазні перешкоди.

Що таке Modbus?

Modbus — це протокол архітектури головний/підлеглий, який використовується для зв’язку між пристроями через стандарт RS485. Modbus використовує унікальні адреси для кожного підлеглого пристрою (периферійного пристрою, наприклад, датчика) для виконання команд від головного пристрою (модуля виконання, наприклад Raspberry Pi). Команди, що передаються через протокол Modbus, містять керуючий код, який забезпечує цілісність даних і може використовуватися для зміни значень у регістрах, керування або читання портів вводу-виводу та отримання даних із пристроїв.

Особливості модуля

• Двоканальний екран RS485 для Raspberry Pi 4B
• Електрична і сигнальна ізоляція
• Захист від блискавки та перенапруги
• Індикатор передачі та прийому даних RX/TX

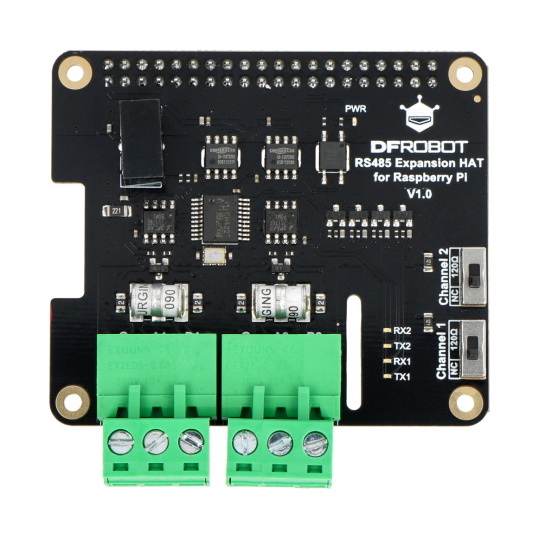

Розташування елементів на дошці

1. 40-контактний роз'єм Raspberry Pi для підключення плати.
2. Інтерфейс RS485 (GND, A1, B1, A2, B2 підключені до відповідного порту RS485).
3. Термінальні резистори 120 Ом – під час зв’язку RS485 на великі відстані може виникати спотворення сигналу, у цьому випадку слід підключити резистор 120 Ом. У звичайних випадках його слід встановити на контакт NC.
4. Індикатор RX/TX порту блиматиме під час зв'язку RS485; TX – синім, а RX – зеленим.

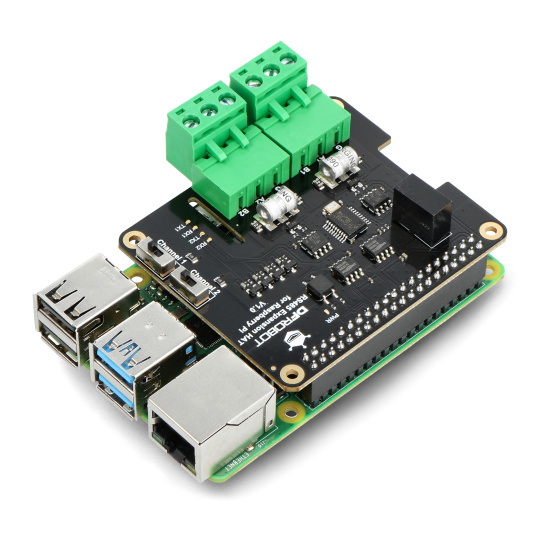

Приклад схеми підключення.

Двоканальний модуль розширення RS485 для Raspberry Pi 4B - DFRobot DFR0824.

Технічні характеристики модуля

Рекомендоване використання

• Інтернет речей у сільськогосподарських застосуваннях
• Інтернет речей у складських застосуваннях
• Моніторинг внутрішнього та зовнішнього середовища
• Керування освітленням
• Система контролю безпеки

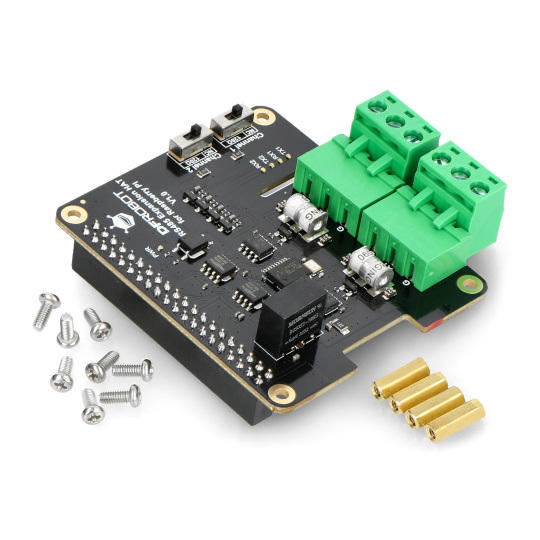

Вміст набору

• Двоканальний розширювальний адаптер RS485 для Raspberry Pi 4B - 1 шт.
• Монтажні гвинти - 8 штук
• Розпірні втулки - 4 штуки

Вміст набору.
