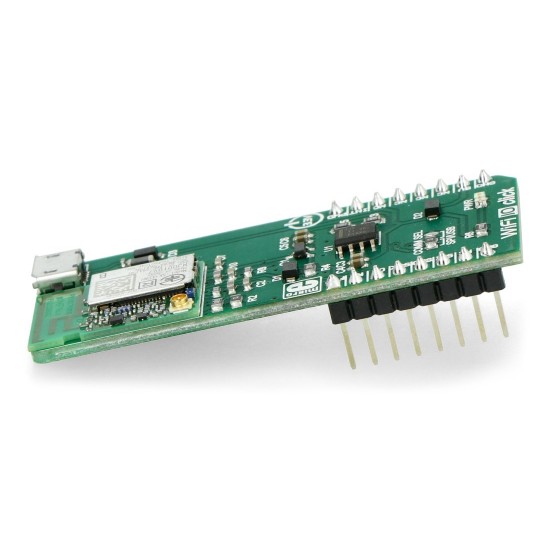

Модуль WiFi 10 Click - SX-ULPAN-SB-2401 - MIKROE-3432

Опис продукту: 10-кліковий WiFi-модуль - SX-ULPAN-SB-2401 - MIKROE-3432

Модуль WiFi 10 Click забезпечує бездротове з’єднання для IoT-додатків. Він базується на...SX-ULPAN-SB-2401Вбудований модуль бездротової локальної мережі, оснащений протоколомIEEE802.11a/b/g/n,Робоча частота становить2,4 ГГцМодуль має вбудованийАнтена на друкованій платіі роз'ємУніверситет Флоридидля підключення додаткової антени. Підтримує протоколиIPv4, TCP та UDPВін має інтерфейси SPI, USB та GPIO. Пристрій живиться від5 Вз рівнямікроUSBабо шпильки.

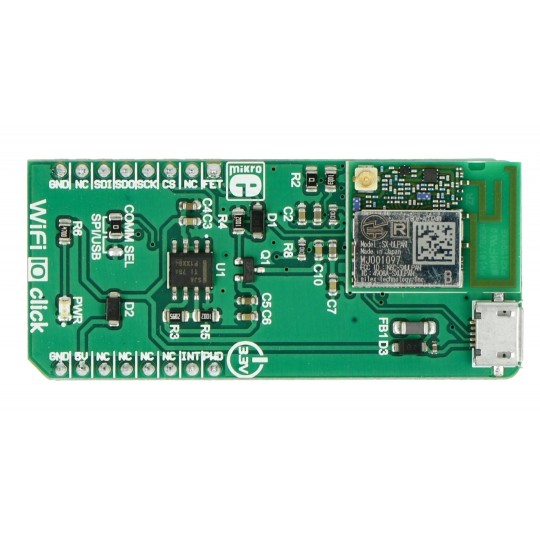

Розподіл компонентів на платі.

Як це працює?

WiFi 10 click оснащений системою Silex SX-ULPAN-SB-2401, яка характеризуєтьсянизьке енергоспоживання. Модуль створений на базі мікросхеми Qualcomm QCA4004X RF. WiFi 10 click спілкується черезSPI-інтерфейсдля обміну даними з головним MCU. Це забезпечує дуже швидку передачу даних між платою та хостом MCU (до 10 Мбіт/с). Модуль підтримує протоколи IPv4, TCP і UDP, а також шифрування WPS, WPA і WPA2. Плата оснащена понижуючим перетворювачемTPS7A7002 для живлення системи WiFi3,3 В. Роз'єм USB на платі використовується для завантаження програмного забезпечення. Модуль має перемичку COM SEL, яку необхідно перемкнути для завантаження мікропрограми.Виводи GPIO працюють з напругою 3,3 В.

Технічні характеристики модуля WiFi 10 Click

• Система: SX-ULPAN-SB-2401
• Інтерфейс: SPI, USB, GPIO
• Сумісність: mikroBUS
• Вхідна напруга: 5В
• Робоча напруга: 3,3 В
• Зв'язок: SPI / microUSB
• Розміри: 57,15 x 25,4 мм
