Комплект Xiao nRF52840 + Wio-SX1262 для Meshtastic - LoRa/Bluetooth - Seeedstudio 102010710

Опис продукту: Комплект Xiao nRF52840 + Wio-SX1262 для Meshtastic - LoRa / Bluetooth - Seeedstudio 102010710

Комплект Xiao nRF52840 + Wio-SX1262 для Meshtastic від Seeedstudio – це комбінація мікроконтролерівNordic nRF52840 з FPUі модульLoRa SX1262ПідтримуєBluetooth 5.0, Thread, ZigBee і LoRa(частоти від 862 МГц до 930 МГц). Компактний дизайн (21 x 17,8 мм) включає вбудовану антену та має дуже низьке енергоспоживання -< 5 µAв режимі очікування. Набір сумісний з Arduino IDE, CircuitPython і MicroPython і ідеально підходить для роботи в розподілених мережах.

Комплект Xiao nRF52840 + Wio-SX1262 для Meshtastic - LoRa / Bluetooth - Seeedstudio 102010710.

Модуль постачається з попередньо завантаженим програмним забезпеченням Meshtastic, що дозволяє вам негайно розпочати роботу в mesh-мережах.

Основні характеристики Xiao nRF52840 + Wio-SX1262

• Удосконалений мікроконтролер Nordic nRF52840:оснащений ядром ARM Cortex M4 з блоком FPU, що працює на частоті до 64 МГц - забезпечує високу продуктивність і точність обчислень з плаваючою комою
• Підтримка кількох протоколів зв'язку:повна сумісність з Bluetooth 5.0, Thread, ZigBee та NFC — ідеальна основа для комунікаційних програм
• Модуль LoRa SX1262 дальнього радіусу дії:дозволяє передавати дані на частотах від 862 МГц до 930 МГц, з типовою дальністю від 2 км до 10 км (залежно від умов)
• Готовий до роботи з Meshtastic:Комплект постачається з попередньо встановленою прошивкою Meshtastic, тому ви можете розпочати його налаштування без додаткового програмування.
• Вбудована антена та компактний розмір:Корпус розміром 21 x 17,8 мм містить вбудовану антену, що мінімізує потребу в додаткових компонентах.
• Низьке енергоспоживання:У режимі очікування споживається менше 5 мкА, що робить комплект ідеальним для проектів з живленням від батарейок.
• Розширені інтерфейси:велика універсальність у поєднанні з іншими модулями
• Просте оновлення прошивки:Підтримка режиму DFU та програмування Web Flasher — можливе встановлення UF2-файлу перетягуванням
• Кнопка користувача:налаштовується - без підключеного GPS дозволяє надсилати інформацію про вузол; з GPS перезапускає модуль визначення місцезнаходження

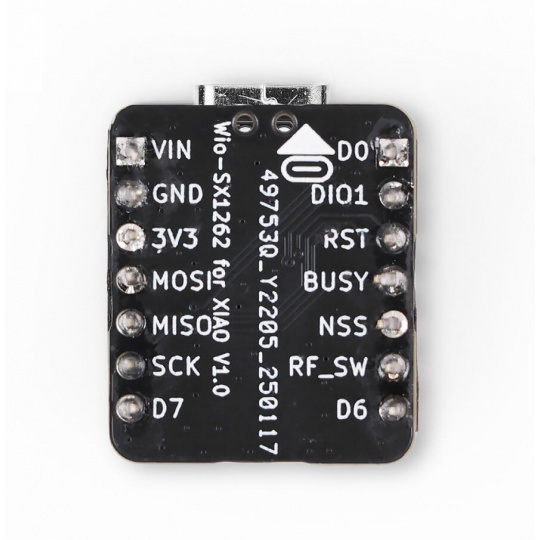

Піни та інтерфейси – розширені можливості зв'язку

Сяо nRF52840 забезпечує:1x UART, 1x I2C, 1x SPI (до SX1262), 1x NFC, 1x SWD, 11x GPIO (ШІМ) та 6x АЦПWio-SX1262 оснащений портом SPI (для Xiao) та кнопкою користувача. Коли GPS не підключено, кнопка надсилає інформацію про вузол. Коли GPS підключено, кнопка перезапускає модуль GPS.

Підтримка Meshtastic

Комплект постачаєтьсяз попередньо встановленою прошивкою Meshtastic та підтримкою DFU(Перетягування) через Web Flasher. Після підключення до комп'ютера просто натисніть «Увійти в режим DFU» та завантажте файл UF2. Встановітьдіє як вузол або маршрутизатор мережі LoRa mesh, що забезпечує радіус дії до 2 км у містах та понад 10 км на відкритій місцевості. Інтеграція з GPS-модулем, таким як L76K, можлива для створення GPS-трекерів.

Схема розпіновки Xiao nRF52840.

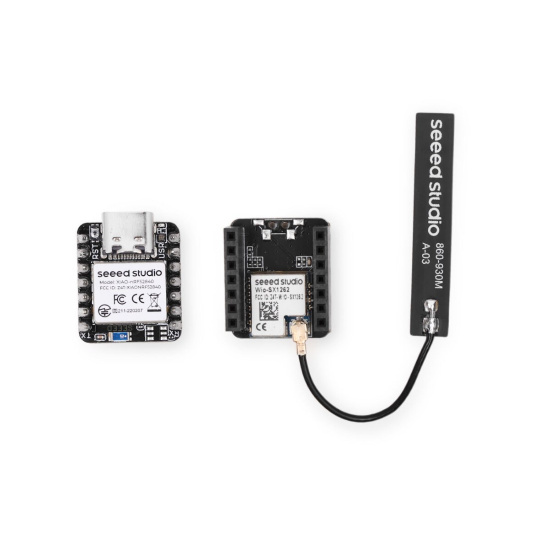

Елементи, що входять до комплекту.

Технічні характеристики комплекту

• Мікроконтролер: Nordic nRF52840 (ARM Cortex M4, 64 МГц, FPU)
• Модуль LoRa: Semtech SX1262
• Частота LoRa: від 862 до 930 МГц
• Підключення: Bluetooth 5.0, Thread, ZigBee, NFC
• Інтерфейси: UART, I2C, SPI, NFC, SWD, GPIO, ADC
• Кнопка користувача: програмована, різні функції залежно від GPS
• Джерело живлення: USB Type C (5 В), акумуляторна батарея (4,2 В)
• Струм зарядки: 50 мА або 100 мА
• Споживання електроенергії в режимі очікування: нижче 5 мкА
• Робоча температура: від -40°C до 65°C
• Розміри: 21 x 17,8 мм

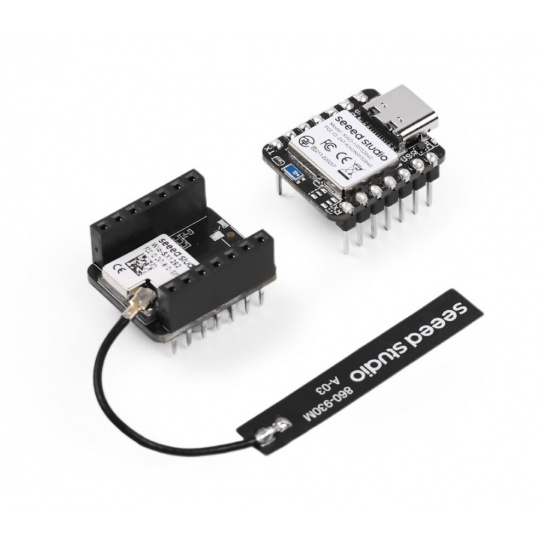

Вміст набору

• 1x Xiao nRF52840
• 1x Wio-SX1262
• 1x антена LoRa
