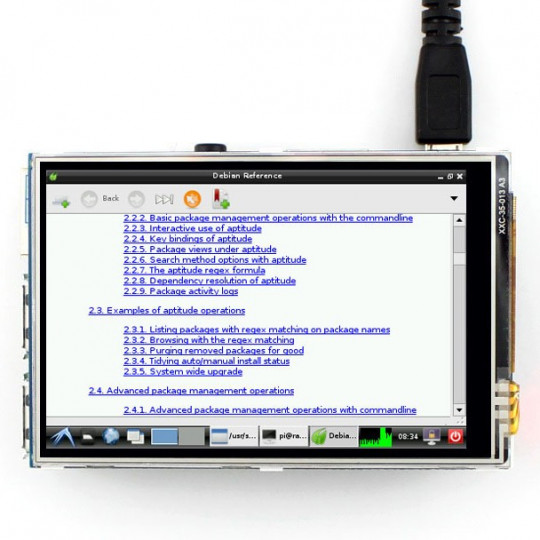

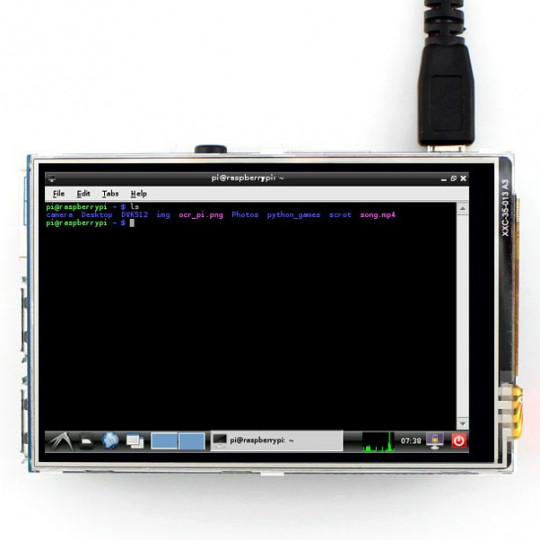

Сенсорний екран - резистивний РК-TFT 3.5'' 320x480px GPIO для Raspberry Pi
2 363 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1097261405
Опис продукту: Сенсорний екран - резистивний РК-TFT 3.5'' 320x480px GPIO для Raspberry Pi
3,5-дюймовий резистивний сенсорний екран для Raspberry Pi з роздільною здатністю 320 x 480 пікселів. Працює з будь-якою 40-контактною версією Raspberry Pi через контакти GPIO - як доповнення для мінікомп'ютера.
Пристрій зв'язується через контакти GPIO - як оверлей для мінікомп'ютера.
Raspberry Pi продається окремо.
Підключення екрана до Raspberry Pi
Щоб активувати екран, потрібно розмістити його на контактах GPIO Raspberry Pi.

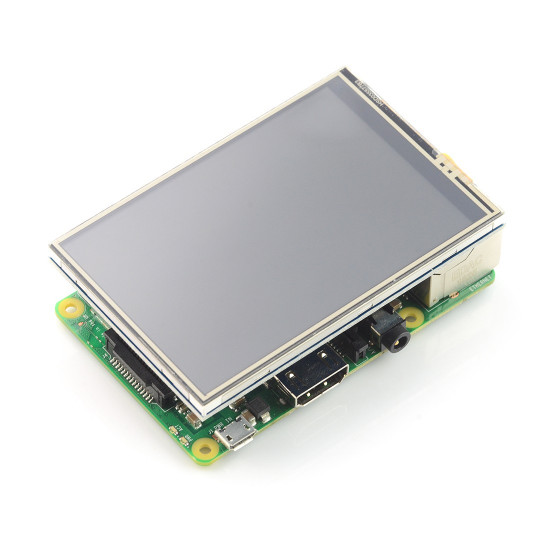

Приклад підключення екрана до Raspberry Pi.
Сенсорний інтерфейс GPIO
| контакт GPIO | Символ | Опис |
|---|---|---|
| 1, 17 | 3,3 В | Блок живлення 3,3 В. |
| 2, 4 | 5 В | Блок живлення 5 В. |
3, 5, 7, 8, 10, 12, 13, 15, 16 | Північна Кароліна | Не підключено. |
| 6, 9, 14, 20, 25 | ЗЕМЛЯ | Маса. |
| 11 | TP_IRQ | Переривання від сенсорної панелі. |
| 18 років | LCD_RS | Виберіть: команди або дані для РК-панелі. |
| 19 років | LCD_SI/ TP_SPI | Вхідні дані інтерфейсу SPI для сенсорної панелі та РК-екрана. |
| 21 рік | TP_SO | Виведення даних інтерфейсу SPI для сенсорної панелі. |
| 22 | РСТ | Скинути. |
| 23 | LCD_SCK/ TP_SCK | Сигнал синхронізації SPI для сенсорної панелі та РК-екрана. |
| 24 | LCD_CS | Вибір чіпа для РК-екрана. |
| 26 | TP_CS | Вибір чіпа для сенсорної панелі. |
Технічні характеристики сенсорного екрана
- Тип: сенсорний екран, резистивний
- Діагональ: 3,5 дюйма
- Роздільна здатність: 320 x 480 пікселів
- SPI-зв'язок
- Працює з: Raspberry Pi 4B, 3B+, 3B, 2B, B+, Zero та Zero W
- Розміри екрана: 85 x 56,5 мм
Комплект екрану включає
- 3,5-дюймовий сенсорний екран, резистивний
- Стилус
3,5-дюймовий сенсорний екран для Raspberry Pi
Пропоновано нами3,5-дюймовий резистивний сенсорний РК-дисплей TFT з роздільною здатністю 320x480 пікселів GPIOрозроблений для мінікомп'ютерів серії Raspberry Pi.

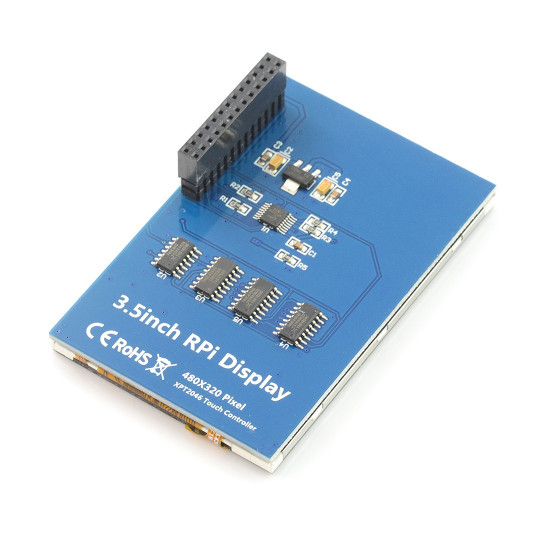

Для передачі даних – як зображення (від комп’ютера до дисплея), так і інформації, що генеруєтьсяекран сенсорний екран(Навпаки) – це швидкий інтерфейс GPIO. Завдяки заводському роз'єму з 2x20 контактами Goldpin, для підключення дисплея не потрібні додаткові кабелі.
Інші параметри
Сенсорний екран - резистивний РК-TFT 3.5'' 320x480px GPIO для Raspberry PiЙого розміри становлять 85 x 56,5 мм. Він використовує 8 ліній GPIO, включаючи контакти 19, 21 та 23, які відповідають за функції інтерфейсу SPI процесора Raspberry Pi.
Ретельно підібрані розміри дозволяють дисплею ідеально вписатися в контур друкованої плати мінікомп'ютера – після підключення обох пристроїв комп'ютер майже повністю покривається панеллю дисплея, і все це утворює компактну вбудовану систему, яку можна успішно монтувати в корпус або використовувати як контролер "відкритої рамки" з доступом до всіх портів і роз'ємів.
| Користувальницькі характеристики | |
|---|---|
| Розділений екран | 480x320px |
| Сенсорний екран | Да |
| Екран — діагональ | 3,50 '' |
| Екран — інтерфейс | GPIO |
| Екранний тип | ЖК-ТФТ |
| Вага паковання | 0,073 кг |
| Висота паковання | 11,7 см |
| глибина паковання | 3,4 см |
| Ширина паковання | 7,2 см |
