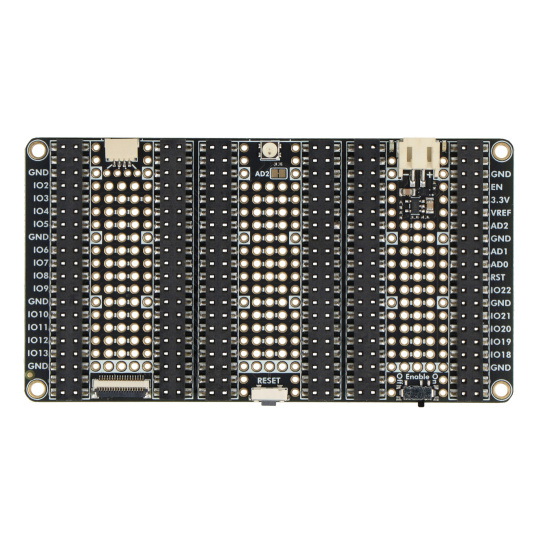

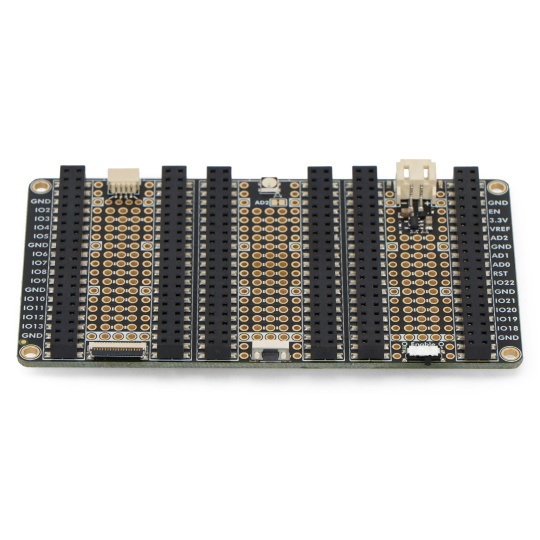

Proto Tripler PiCowbell - прототип плати для Raspberry Pi Pico/PicoW - STEMMA QT/Qwiic - Adafruit 5967

Опис продукту: Proto Tripler PiCowbell - макетна плата для Raspberry Pi Pico / PicoW - STEMMA QT / Qwiic - Adafruit 5967

Proto Tripler PiCowBell від Adafruit — це універсал прототип плати, розроблений для Raspberry Pi Pico та Pico W, що спрощує підключення датчиків, дисплеїв і живлення. Це маєтри розетки 2х20 контактів, що дозволяє встановити Pico і два модулі розширення без необхідності пайки. Вбудовані роз'єми JST PH підтримують Li-Pol / Li-Ion акумулятори (заряджаються від USB, за замовчуванням 500 мА) і лужні / NiMH акумулятори після зрізання відповідної перемички.Вимикач живленнядозволяє повністю відключити джерело живлення 3,3 В.Роз'єм STEMMA QT / Qwiicдозволяє швидко підключати пристрої I2C, і спасибі ОКО SPIви можете включити у свій проект кольорові дисплеї SPI. Плата також пропонує місце для пайки прототипу з маркуванням контактів і позолоченими контактними площадками. Завдяки подвійним вбудованим розеткам ви можете легко підключати проводи для тестування або використовувати з іншими макетними платами. Плата також оснащена кнопкою скидання та індикаторами заряду акумулятора (LED). Ідеально підходить для портативних проектів і створення прототипів без пайки.

Proto Tripler PiCowbell - прототип плати для Raspberry Pi Pico / PicoW - STEMMA QT / Qwiic - Adafruit 5967.

Дошка пропонує багато шпильок.

Основні характеристики Proto Tripler PiCowbell

• Три розетки 2х20 контактів: увімкнути встановлення Raspberry Pi Pico та двох модулів розширення, забезпечуючи додатковий ряд контактів
• Роз'єм JST PH: підтримує Li-Ion/Li-Pol батареї та лужні/NiMH батареї (після зрізання перемички «відключення заряду»)
• Li-Pol / Li-Ion схема зарядки: підтримує батареї 3,7 В / 4,2 В із зарядним струмом за замовчуванням 500 мА (можна зменшити до 250 мА). Світлодіодні індикатори вказують на стан зарядки - оранжевий (зарядка) і зелений (повністю заряджено)
• Вимикач живлення: підключається до контакту Enable Pico, дозволяє повністю відключити джерело живлення 3,3 В
• Роз'єм JST SH (STEMMA QT / Qwiic)Дозволяє швидко підключати периферійні пристрої I2C або використовувати їх як GPIO. Забезпечує доступ до контактів SDA (IO4) та SCL (IO5).
• Дублікати колодокМайже кожен контакт Pico має додаткову площадку для паяння для легкого з'єднання
• Позолочені колодкиполегшують процес паяння та забезпечують довговічність з'єднань

Підтримує зарядку літій-полімерних/літій-іонних акумуляторів

Потрійна пластина забезпечує підтримкудля літій-полімерних та літій-іонних акумуляторів, що дозволяє використовувати ваші проекти Pico в мобільному режимі. Просто підключіть батарею 3,7 В/4,2 В до відповідного роз'єму JST 2-PH та дотримуйтесь правильної полярності.Акумулятор заряджається автоматично, коли Pico живиться через USB., а коли USB відключено, джерело живлення плавно перемикається на акумулятор. Струм зарядки за замовчуванням становить 500 мА, що є доречнимдля акумуляторів ємністю 500 мАг і більшеВи можете зменшити струм зарядки до 250 мА, розрізавши перемичку на нижній частині плати – для акумуляторів ємністю від 250 мАг до 500 мАг. Повзунковий перемикач, підключений до контакту Enable, дозволяє повністю відключити джерело живлення 3,3 В, що практично «вимикає» Pico. Крім того, ви можете використовувати лужні або NiMH батареї (наприклад, 3 x AA або 3 x AAA).після відрізання відповідної перемички, що відключає систему заряджання від акумулятора. Для нікель-металгідридних акумуляторів потрібен зовнішній зарядний пристрій.

Tripler підтримує літій-полімерні та літій-іонні акумулятори.

З'єднувачі STEMMA QT та EYESPI

Завдяки роз'єму JST SH, сумісному з Qwiic / STEMMA QT, ви можетешвидко підключіть датчики I2C або інші пристроїЗа замовчуванням роз'єм забезпечує доступ до контактів IO4 (SDA) та IO5 (SCL). Використання EYESPI та кабелю FPC з 18-контактним роз'ємом.є можливість підключити екрани високої роздільної здатностіОднак, зверніть увагу, що роз'єм EYESPI не підтримує повну функціональність дисплеїв E-Ink, для яких потрібні додаткові контакти Busy та Reset.

Технічні характеристики Proto Tripler PiCowbell

• Сумісність: Raspberry Pi Pico, Pico W
• Роз'єми:
  • 3x 2x20 контактів
  • JST SH 4-контактний до I2C, STEMMA QT, Qwiic
  • Роз'єм EYESPI для SPI-дисплеїв
  • Роз'єм JST PH для літій-іонних / літій-полімерних акумуляторів
• Джерело живлення: USB або літій-полімерний акумулятор 3,7 В/4,2 В
• Розміри: 96,3 x 51,8 x 6,8 мм
• Вага: 25 г

Вміст набору

• 1x Adafruit Proto Tripler PiCowBell

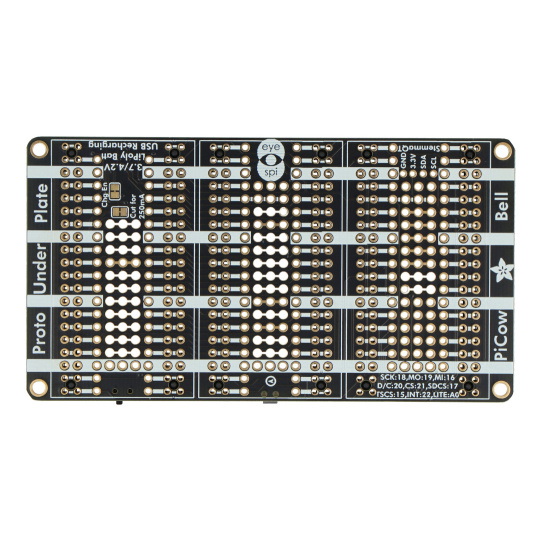

Плата також пропонує місце для пайки прототипу.
