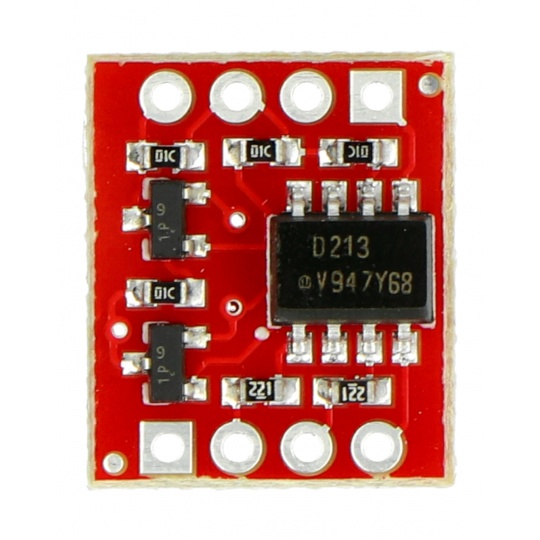

Опис продукту: Двоканальний оптоізоляторний модуль ILD213T - SparkFun BOB-09118

Модуль з подвійним оптоелектронним ізолятором, призначений для керування системами, що працюють на напрузі до 70 В з використанням цифрових систем 3-5 В, таких як мікроконтролери. Модуль відокремлює виконавчий механізм від контролера, захищаючи систему керування та зменшуючи шум і перешкоди.

Модуль працює як з логічними системами 5 В, так і з 3,3 В. Він ідеально підходить для підключення систем, що працюють з вищою напругою (наприклад, контролерів ПЛК), до таких комплектів, як Arduino або мінікомп'ютерів, включаючи Raspberry Pi та BeagleBone Black.

Підключення оптоізолятора

Для того, щобзапускдо системи слід підключити вищу напругу живлення приймачаВисокої напругиі маса приймачаHVGКеруючі сигнали подаються на контакти.ВХІД1 іВХІД2, масасистемана шпильціЗЕМЛЯМодуль відповідно передає їх на виходи.ВИХІД1,ВИХІД2 з напругою, прикладеною до контактуВисокої напругиНа дошці є додатковітранзисторивиправлення явища інвертованої логіки керування, таким чином, застосування високого стану до входу призводить до появи високого стану на виході.

Технічні характеристики оптопари

• Напруга живлення приймача: до 70 В
• Розсіювання потужності на канал: макс. 125 мВт
• Керувальні напруги: від 3 В до 5 В
• Система не інвертує керуючий сигнал
• Виходи:отворидля роз'ємів Goldpin - 2,54 мм
• Розміри модуля: 16 x 13 мм

Роз'єми

Ці контакти – це паяльні площадки, що дозволяють паяти роз'єми із золотими контактами (крок 2,54 мм). Вони дозволяють підключити систему до макетної плати або основного модуля (наприклад, STM32Discovery або Arduino) за допомогою проводів.комп'ютерСистема підключається за допомогою кабелю miniUSB, який можна придбати в нашому магазині.
