Опис продукту: RP2040-Plus - плата з мікроконтролером RP2040 і додатковою флеш-пам'яттю 16 МБ - Waveshare 23503

Плата з мікроконтролером Малина RP2040від Waveshare, який також використовується в популярному Raspberry Pi Pico. RP2040-Plus має два ядраARM Cortex-M0+з тактовою частотою до 133 МГц, він також оснащений264 КБвбудована пам'ять SRAM та включає додаткову флеш-пам'ять16 МБПлатформа підтримує популярні мови програмування, такі як MicroPython, CircuitPython та C/C++. Програми можна завантажувати в пам'ять через інтерфейс USB Type-C.

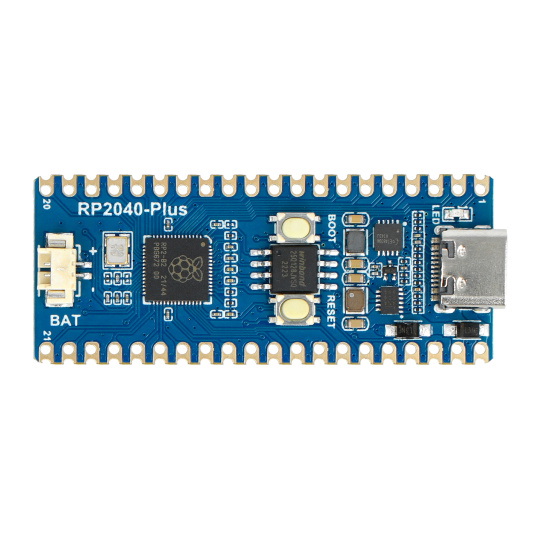

RP2040-Plus – плата з мікроконтролером RP2040 та додатковою флеш-пам'яттю об'ємом 16 МБ.

Характеристики плати RP2040-Plus

• Оснащений власною мікроконтролерною системою RP2040, розробленою у Великій Британії
• Додаткові 16 МБ флеш-пам'яті
• Роз'єм для заряджання/розряджання літієвих акумуляторів - підходить для мобільних пристроїв
• Вбудований чіп TPS63000 DC-DC, високоефективний чіп понижувально-підвищувального струму DC-DC, перемикач струму 1,8 А
• USB 1.1 з підтримкою пристроїв та хостів
• Програмування перетягуванням за допомогою USB-накопичувача
• Інтерфейси: 2x SPI, 2x I2C, 2x UART, 3x 12-бітний АЦП, 16x ШІМ
• 8 програмованих портів вводу/виводу (PIO) для підтримки користувацьких периферійних пристроїв

Розташування елементів на дошці

1. Світлодіод (доступний користувачеві)
2. Високопродуктивний менеджер заряду літієвих акумуляторів ETA6096
3. Високоефективна схема підвищення/зниження постійного струму TPS63000
4. Роз'єм USB Type-C
5. кнопка BOOT
6. W25Q128JVSIQ - 16 МБ флеш-пам'яті NOR
7. Кнопка скидання
8. Двоядерний процесор RP2040, робоча частота до 133 МГц
9. Роз'єм батареї MX1.25 для літієвої батареї 3.7V дозволяє одночасно заряджати батарею та живити плату
10. Розпіновки, сумісні з Raspberry Pi Pico
11. Тестові контакти USB, що підключаються до інтерфейсу USB
12. Тестовий контакт BOOT підключається до кнопки BOOT
13. Виходи налагодження

Розташування компонентів на платі.

Опис розпіновки.

Опис розпіновки

• Червоний - контакти живлення
• Чорний - заземлені штифти
• Фіолетовий - контакти інтерфейсу зв'язку UART
• Світло-зелений - контакти GPIO, PIO та PWM
• Сірий - USB
• Темно-зелений - виводи АЦП
• Рожевий - контакти інтерфейсу SPI
• Помаранчевий - налагоджувальні піни
• Рожевий - контакти керування системою
• Синій - контакти інтерфейсу I2C

Технічні характеристики плати від Waveshare

• Чіп: Raspberry Pi RP2040
• Ядро: ARM Cortex-M0+ двоядерний 133 МГц
• SRAM-пам'ять: 264 кБ
• Вбудована флеш-пам'ять: 16 МБ
• Піни: 26 багатофункціональних GPIO-пінок
• Інтерфейси: 2x SPI, 2x I2C, 2x UART, 3x 12-бітний АЦП, 16x ШІМ
• Середовище розробки: Raspberry Pi C/C++ SDK або MicroPython
• Роз'єм живлення: USB Type C
• Розміри пластини: 51 x 21 мм

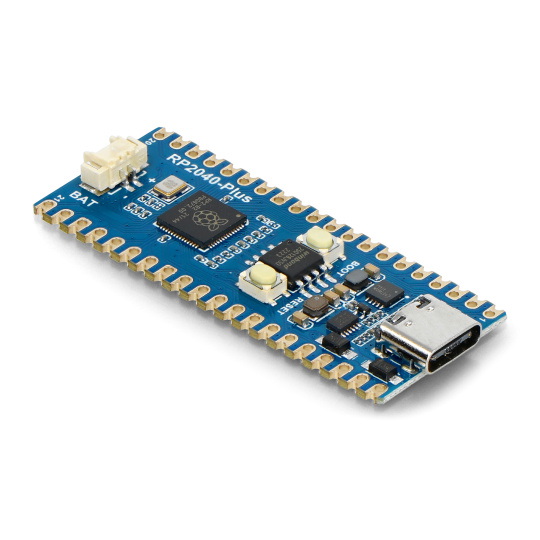

RP2040-Plus з додатковою флеш-пам'яттю 16 МБ.
