Grove - GPS-модуль (Air530) з антеною - Seeedstudio 109020022

Опис продукту: Grove - GPS-модуль (Air530) з антеною - Seeedstudio 109020022

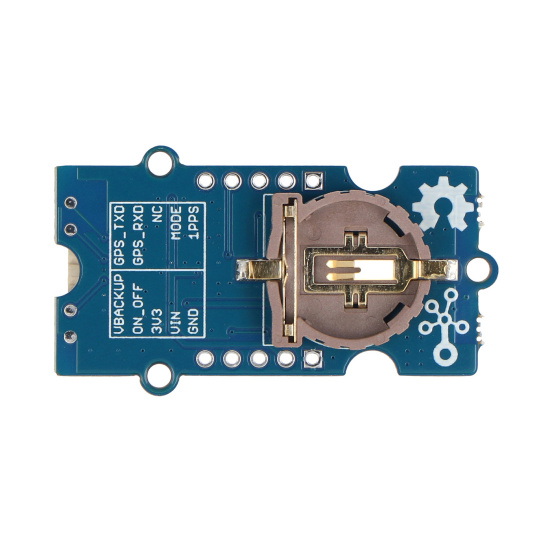

GPS-модуль (Air530)із зовнішньою антеноюз роз'ємом U.FL виробництва Seeedstudio — це високопродуктивний, високоінтегрований модуль супутникової навігації та позиціонування. Він підтримуєGPS, Beidou, ГЛОНАСС, Galileo, QZSS та SBAS, що робить його придатним для застосування в GNSS, таких як автомобільна навігація, смарт-пристрої та визначення місцезнаходження дронів. Цей модуль може приймати сигнализ більш ніж 6 супутників одночасно, а точність позиціонування становить2,5 мОснащений гніздом для батарейки CR1220, що забезпечує резервне живлення системи. Завдяки роз'ємуГроув, модуль можна використовувати з Base Shield V2 та розширенням Arduino. Він взаємодіє черезІнтерфейс UARTі живиться від напруги 3,3 В або 5 В.

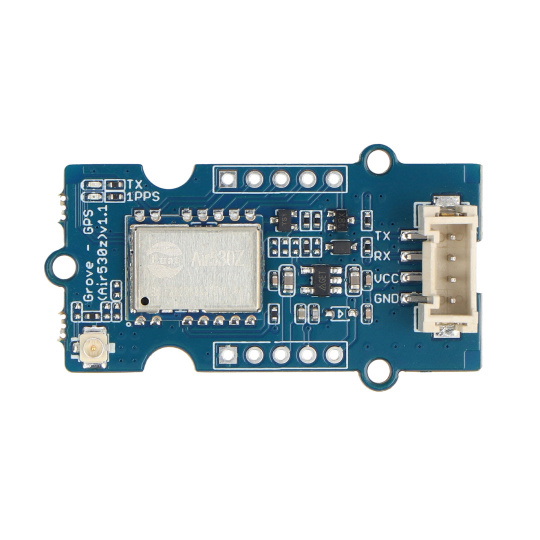

Grove - GPS-модуль (Air530) з антеною - Seeedstudio 109020022.

GPS-модуль (Air530) із зовнішньою антеною з роз'ємом U.FL.

Особливості GPS-модуля

• Система супутникового позиціонування з високою інтеграцією та багаторежимним режимом:підтримує більше 6 супутників одночасно, забезпечуючи точне позиціонування.
• Висока точність позиціонування:Похибка позиціонування становить менше 10 м, а позиціонування відбувається швидко та точно навіть за слабкого сигналу.
• Інтегрована конструкція радіочастотної бази:Використовується інтегрована базова конструкція радіочастотного сигналу, яка поєднує перетворювач постійного струму в постійний струм, регулятор напруги LDO, підсилювач LNA, модуль інтерфейсу радіочастотного сигналу, базову обробку сигналів, 32-бітний RISC-процесор, оперативну пам'ять, флеш-пам'ять, годинник RTC та функції керування живленням.
• Низьке енергоспоживання:Споживання енергії лише 31 мкА.
• Висока сумісність:сумісний з іншими модулями з точки зору апаратного та програмного забезпечення.

Застосування модуля

• GPS-трекер
• GPS-навігація
• Вимірювання відстані
• Автомобільна навігація
• Розташування дрона

Технічні характеристики продукту

• Напруга живлення: 3,3 В / 5 В
• Споживання струму: 60 мА
• Інтерфейс: UART
• Час теплого запуску: 4 с
• Час холодного запуску: 30 сек
• Час позиціонування:
  • холодний старт: 27,5 сек
  • теплий старт:< 1 s
  • захоплення:< 1 s
  • програмно-допоміжна A-GNSS:< 5 s
• Чутливість:
  • холодний старт: -148 дБм
  • теплий старт: -162 дБм
  • відновлення: -164 дБм
  • відстеження: -166 дБм
• Точність:
  • точність горизонтального позиціонування: 2,5 м
  • точність позиціонування по висоті: 3,5 м
  • Точність вимірювання швидкості: 0,1 м/с
  • точність часу: 30 нс
• Режим наднизького енергоспоживання при 3,3 В: 31 мкА
• Робоча температура: від -35°C до 85°C
• Температура зберігання: від -55°C до 100°C
• Вологість: від 5% до 95%
• Розміри: 40 x 20 x 13 мм

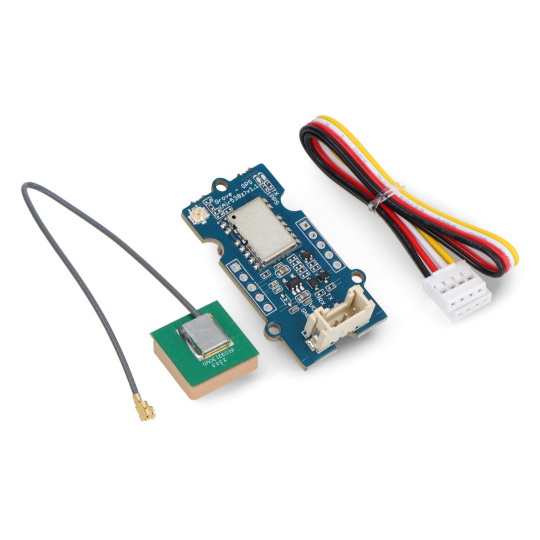

Вміст набору

• Grove - GPS-модуль (Air530) з антеною - Seeedstudio 109020022
• Гроув Кабель

Вміст набору.
