MIDI - модуль керування та синтезу звуку - SAM2695 - Модуль розширення блоку - M5Stack U187

Опис продукту: MIDI - модуль керування та синтезу звуку - SAM2695 - Модуль розширення блоку - M5Stack U187

MIDI-пристрій універсальнийМодуль MIDI-керування та синтезу звуку, призначений для інтеграції з системами M5Stack. Оснащений системоюSAM2695, підтримуючи стандартMIDI 1.0(16 каналів), який підтримує 64-голосну поліфонію (без ефектів) або 38-голосну поліфонію (з ефектами), що забезпечує реалістичне відтворення MIDI-інструментів. Це має два 5-контактних порти DIN і три виходи аудіороз’єму 3,5 мм, co umożliwia elastyczne podłączenie instrumentów i kontrolerów MIDI. Przełącznik trybu pozwala na wybór między połączeniem bezpośrednim (Bypass) a niezależnym (Separate). Зв'язок черезUART(31520 біт/с) і оптична ізоляція забезпечують стабільну передачу сигналу. Модуль працює з екосистемою M5Stack черезХарбор-Гроув і сумісний із Arduino IDE та UIFlow 2.0. Він ідеально підходить для створення музики, на сцені та в інтерактивних звукових інсталяціях.

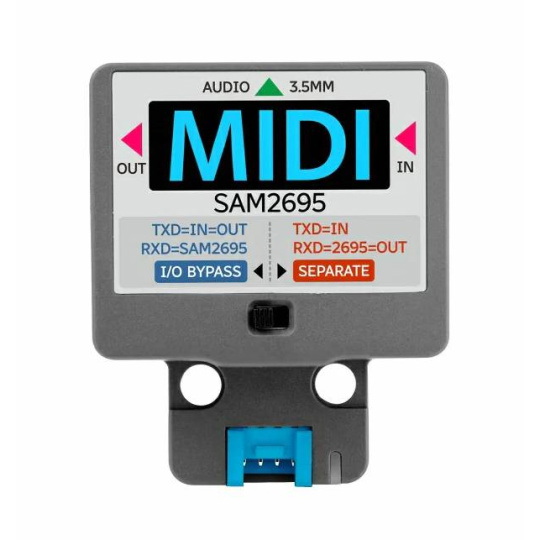

MIDI - модуль керування та синтезу звуку - SAM2695 - Модуль розширення модуля - M5Stack U187.

Модуль забезпечує різноманітні можливості синтезу та обробки звуку.

Основні можливості MIDI Unit

• Чіп SAM2695: вбудований цифровий синтезатор із підтримкою 16 MIDI-каналів і до 64 поліфонічних голосів (без ефектів)
• Зв'язок UART (31520 біт/с): сумісність з контролерами та мікропроцесорними системами
• Стандарт MIDI 1.0підтримує широкий спектр MIDI-пристроїв
• 5-контактний DIN та 3,5-мм роз'єм: дозволяють підключати як класичні MIDI-пристрої, так і сучасні аудіоінтерфейси
• Режими роботи (байпас / роздільний)адаптується до різних MIDI-конфігурацій
• Оптична ізоляціястабільна передача сигналу без перешкод
• Компактні розміри: 48 x 40 x 25 мм, легка інтеграція в системи керування
• Підтримка M5Stack, Arduino IDE, UIFlow 2.0підтримка популярних середовищ програмування

Сумісність та програмування

MIDI-блок єсумісний з контролерами M5Stack, таких як Core, Core2, CoreS3, Atom та StickC. Він використовує порт Grove (UART) для зв'язку, що вимагає коригування нумерації контактів у коді. Він підтримує програмування в середовищахІнтегроване середовище розробки ArduinoіUIFlow 2.0, а доступні бібліотеки полегшують реалізацію функцій MIDI, таких як керування інструментами або синтез звуку.

Приклад комунікаційних контактів для модулів розробки M5Stack:

• Базові: TX - G17, RX - G16
• Core2: TX - G14, RX - G13
• CoreS3: TX - G17, RX - G18

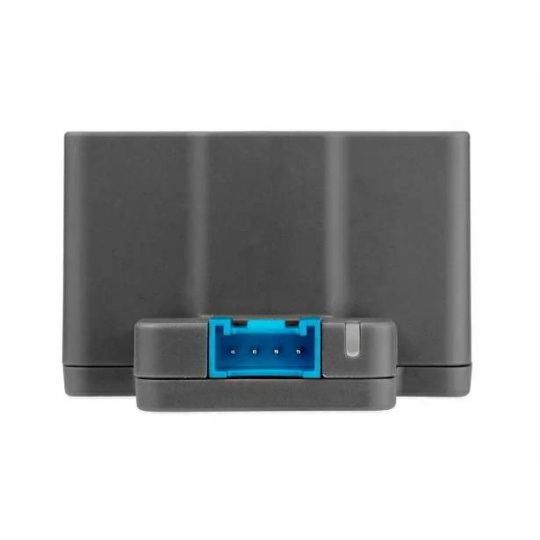

MIDI-блок взаємодіє через інтерфейс Grove.

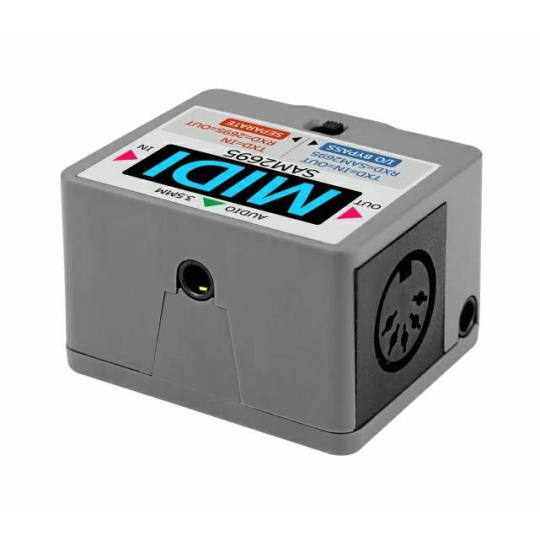

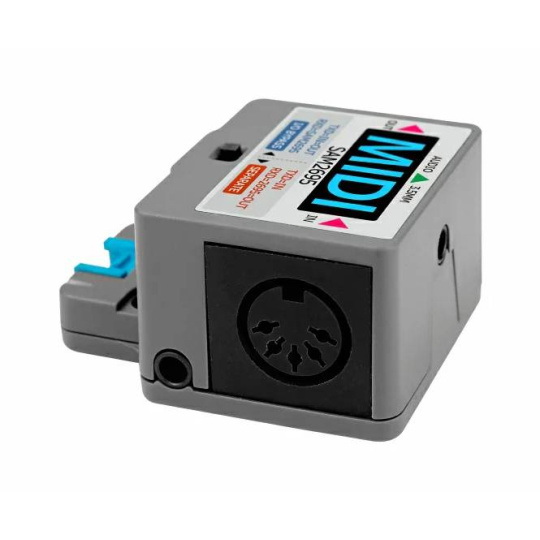

Він оснащений двома 5-контактними DIN-портами та трьома 3,5-мм аудіовиходами.

Практичне застосування

MIDI-пристрій підходить для створення музики, керування електронними інструментами, інтерактивних інсталяцій та музичної освіти.у DJ-контролерах, системах живого звучання та мультимедійних проектахЗавдяки оптичній ізоляції та широкій сумісності, він підходить як для професійного, так і для аматорського аудіозастосування.

Технічні характеристики модуля

• Чіп: SAM2695
• Протокол: стандарт MIDI 1.0 (16 каналів)
• Поліфонія: 64 голоси (без ефектів) / 38 голосів (з ефектами)
• Зв'язок: UART (31520 біт/с)
• MIDI-порти: 2x 5-контактний DIN, 3x 3,5-мм стереороз'єм
• Ізоляція: оптична
• Джерело живлення: DC 5 В (споживання 18,59 мА)
• Робоча температура: від 0°C до 40°C
• Розміри: 48 x 40 x 25 мм
• Вага: 28,2 г

Вміст набору

• 1 MIDI-пристрій
• 1x 4-контактний кабель Grove з кроком 2 мм (20 см)

Кабель Grove входить до комплекту.
