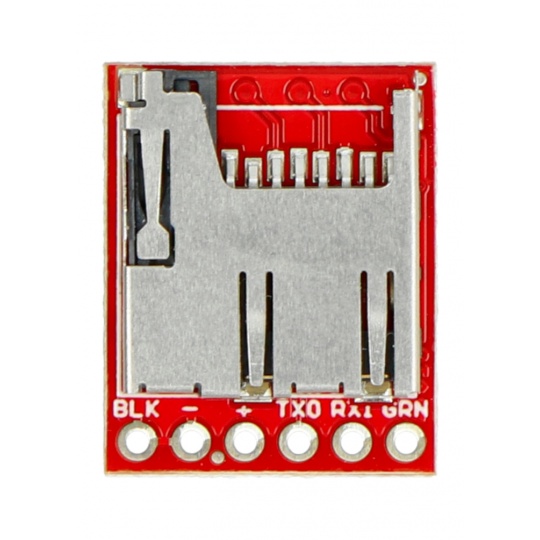

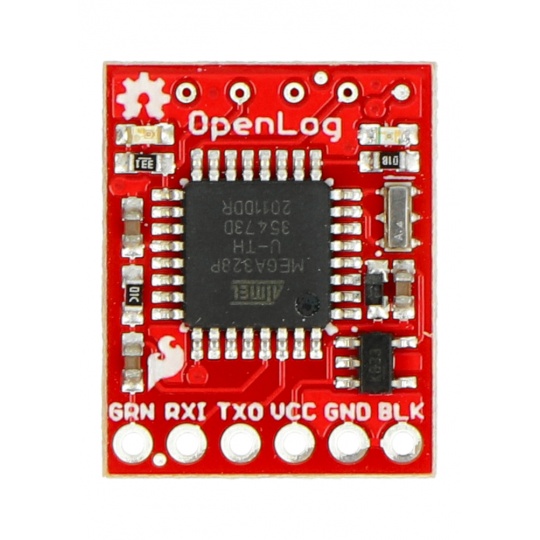

OpenLog - Реєстратор даних - SparkFun DEV-13712

Опис продукту: OpenLog - Реєстратор даних - SparkFun DEV-13712

Пристрій дозволяє легко записувати дані на карту microSD ємністю до 64 ГБ. Він взаємодіє через послідовний інтерфейс (RX, TX).

• Які фактичні значення вимірюються датчиками?
• Якої температури досягає замкнена система без нагляду?
• Які значення прискорення виявляє акселерометр?
• Де насправді знаходився GPS-приймач?

OpenLog відповість на всі ці запитання. Пристрій записує дані безпосередньо на карту.microSD.З основним модулем (наприклад, збудь-який мікроконтролер або комплектАрдуїно) зв’язується через простий послідовний інтерфейс (контакти RX і TX). Модуль підтримує карти ємністю до 64 ГБ з файловими системами FAT16 і FAT32.

У комплект не входять роз'єми goldpin з кроком 2,54 мм, їх можна придбати окремо і припаяти самостійно.

Наша пропозиція також включає кутовий гніздовий роз’єм 1x6, що дозволяє пряме підключення модуля OpenLog, напр. до Arduino Pro.

Підтримка реєстратора даних OpenLog

Пристрій слід підключати через послідовний інтерфейс UART - контакти RX і TX. Після ввімкнення живлення та надсилання даних OpenLog почне їх запис картку. Швидкість передачі за замовчуванням становить9600 біт/с. Щоб увійти в режим конфігурації, ви повинні надіслати послідовність тричі ctrl+z, рекомендація "новий" створює новий файл, "мд" новий каталог. Файл конфігураціїconfig.txt, який знаходиться на карті пам’яті, можна редагувати з комп’ютера. Це дозволяє легко вибрати режим роботи і встановити швидкість передачі.

Використання системи полегшує Arduino та . Користувачі модуля також можуть використовувати підготовлені . Опис і зразки програм також доступні на веб-сайті.

Технічні характеристики реєстратора даних

• Вхідна напруга: від 3,3 до 12 В

• Послідовний інтерфейс зв'язку - UART (RX, TX)
• Простий набір команд
• Підтримка карт пам'яті microSD до 64 ГБ (продаються окремо)
• Можливість редагування файлу конфігурації з комп'ютера
• Налаштовуєтьсяшвидкість передачі від 2400 до 115200 біт/с
• Мінімальне з'єднання: живлення, земля та контакт RX
• Програмований ATmega328 з використанням Arduino IDE (до версії 1.6.5).
• Два світлодіоди стану
• Споживання енергії:
• Максимум: 6 мА
• Хворобабездіяльність: 2 мА
• Розміри плати 19 x 15 x 4 мм
