VCNL4040 - датчик наближення - 20 см (Qwiic) - SparkFun SEN-15177

Опис продукту: SparkFun VCNL4040

Модуль на основіцифровий датчик VCNL4040,поєднуючи можливістьінфрачервоне вимірювання близькостіі здатність вимірюватиінтенсивність навколишнього освітлення.Дозволяє виявляти перешкоди в зоні діївід 0 до 20 смСпілкується черезголовна лінія I2С(два роз'єми QWIIC)живиться від напруги3,3 ВДатчики цього типу використовуються в автоматичних диспенсерах для рушників та мила або кранах. Завдяки використанню роз'єму вСистема QwiicПаяння не потрібне, що значно спрощує роботу з датчиком. Використовуйте лише один кабель QWIIC.

Світлодіодний індикатор датчика наближенняSparkFun VCNL4040

Світлодіодний індикаторпро стан живлення модуля, допомагає переконатися, що пристрій підключено до мережі. Плата може бути підключена до мережі за допомогоюполяризовані роз'єми Qwiicабо контакти PWR та GND.

Датчик VCNL4040

VCNL4040 також є датчикомблизькість, навколишнє освітлення та потужний інфрачервоний передавачінтегрований уодин модульДатчик світла та наближеннявони працюють паралельноЗ'єднання цих двох датчиків з ІЧ-випромінювачем створює датчик наближення.

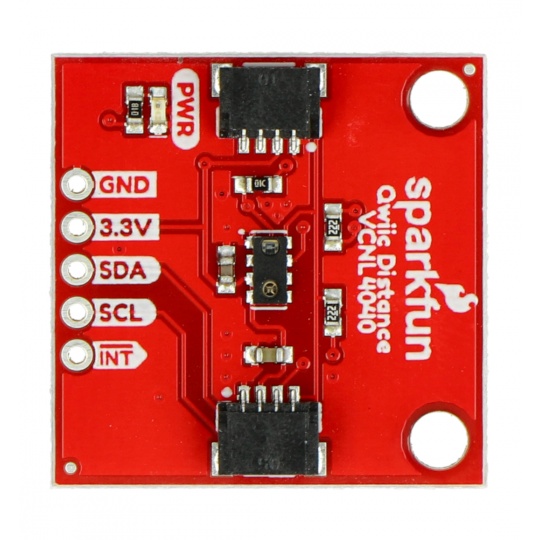

Підключення до модуля SparkFun VCNL4040

• Найпростіший спосібПідключення використовується система підключення Qwiic. Роз'єми поляризовані для підключення I²C та блок живлення.

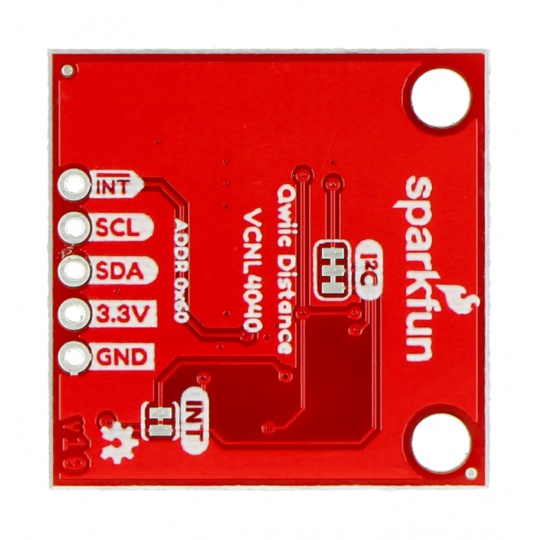

• На дошці є тарілка5 штифтівякі можна підключити до шини I²Мікроконтролер C та контакти живлення (3,3 В та GND).
• Переривання перемички INT призведе до видалення резистора 10 кОм з виводу INT.
• Переривання перемички I2C призведе до видалення резисторів 2,2 кОм з шини I2C.

Технічні характеристики SparkFun VCNL4040
