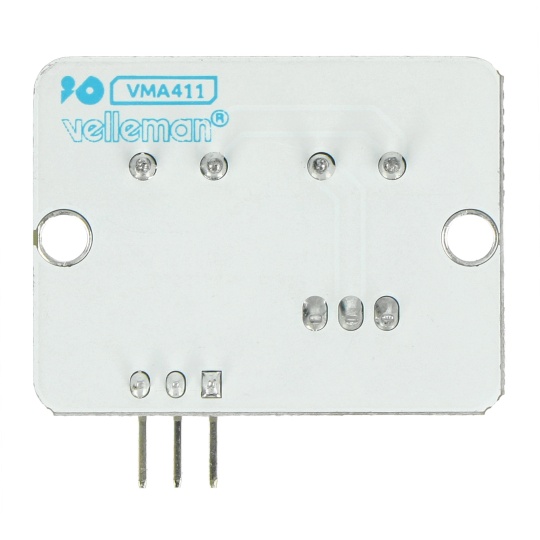

Velleman WPM411 - виконавчий модуль MOSFET IRF520 24V/5A

Опис продукту: Velleman WPM411 - модуль виконавчого механізму MOSFET IRF520 24 В / 5 А

Модульвиконавчий директорз транзисторним типомМОП-транзисторз N-каналом для керування пристроямиз більшим споживанням струму, ніж дозволено системою керуванняВикористаноIRF520пропонує напругу живленнявід 0В до 24Впри споживанні потужностідо 5 А, якщо споживання енергії перевищує 1 А, слід використовувати радіатор.

Програмовані плати керування часто маютьобмеженняпов'язані з напругою та максимальним робочим струмом. Це унеможливлює пряме підключення пристроїв з більшим споживанням енергії, наприклад, коли ми хочемо підключити світлодіодну стрічку з живленням від напруги.+12 Впіни до Arduino, ми не можемо зробити це безпосередньо через обмеження напруги та струму мікроконтролера. У цьому випадку для керування використовуються виконавчі механізми з силовим транзистором.

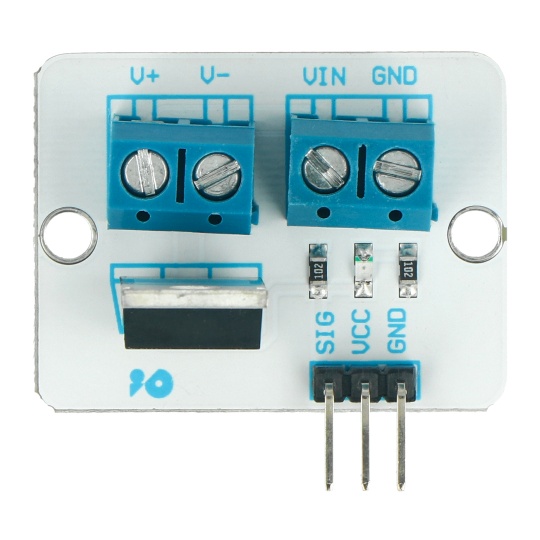

Опис контактів модуля

Модуль має 7 контактів:

• Роз'єми Goldpin
• SIG: керуючий сигнал
• Віртуальний кредитний центр (VCC)не підключений
• ЗЕМЛЯмаса
• Роз'єми ARK:
• VIN-кодзовнішнє джерело живлення від 0 В до 24 В
• ЗЕМЛЯмаса
• V-негативний полюс керованої системи
• V+: позитивний полюс керованої системи

Технічні характеристики виконавчого модуля

• Напруга живлення модуля: від 3,3 В до 5 В
• Підтримувана напруга: від 0 В до 24 В
• Обмеження струму: 5 А
• Використаний транзистор: N-MOSFET IRF520 (документація)
• Світлодіодна сигналізація
• Розміри: 34 x 21 x 16 мм
