Ферміонний сенсор чадного газу, спирту та летких органічних сполук MiCS-5524 - MEMS - DFRobot SEN0440

Опис продукту: Ферміонний сенсор чадного газу, спирту та летких органічних сполук MiCS-5524 - MEMS - DFRobot SEN0440

Модуль газового датчика з вбудованою системоюMiCS-5524, виготовлений за технологією MEMS.Виявляє концентраціюiвитік газутакі як чадний газ (CO), метан (CH4), етанол (C2H5OH), пропан (C3H8), бутан (C4H10), водень (H2), сірководень (H2S) та аміак (NH3). Датчик виявляє лише концентрацію газів у повітрі, але не розрізняє їх типи. З його допомогою неможливо визначити, який газ було виявлено.Модуль призначений для освітніх та хобійних цілей.Немає гарантії належної роботи в медичних, захисних або подібних цілях.

Комплект датчиків також включає смужку із золотими штифтами.

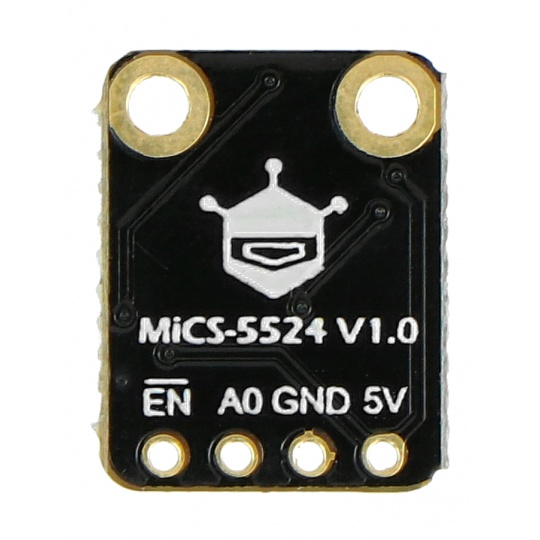

Сенсор ферміонів - чадного газу, спирту та летких органічних сполук MiCS-5524 - MEMS - DFRobot SEN0440.

Технічні характеристики датчика

• Виявлення: Концентрація газу або витік газу
• Виявлення газів: чадний газ (CO), метан (CH4), етанол (C2H5OH), пропан (C3H8), бутан (C4H10), водень (H2), сірководень (H2S) та аміак (NH3)
• Технологія: MEMS
• Напруга живлення: 5 В
• Споживана потужність: 0,45 Вт
• Сумісний з контролером, що живиться від напруги в діапазоні: від 3,3 В до 5,5 В
• Інтерфейс зв'язку: аналоговий
• Вихідний сигнал: аналоговий
• Діапазон вимірювання:
• від 1 ppm до 1000 ppm (чадний газ CO)
• від 10 ppm до 500 ppm (етанол C2H5OH)
• від 1 ppm до 1000 ppm (водень H2)
• від 1 ppm до 500 ppm (аміак NH3)
• > 1000 ppm (метан CH4)
• Робоча температура: від -30°C до 85°C
• Робоча вологість: від 5% до 95% RH (без конденсації)
• Розміри модуля: 12 x 16 мм
• Діаметр монтажного отвору: 2 мм

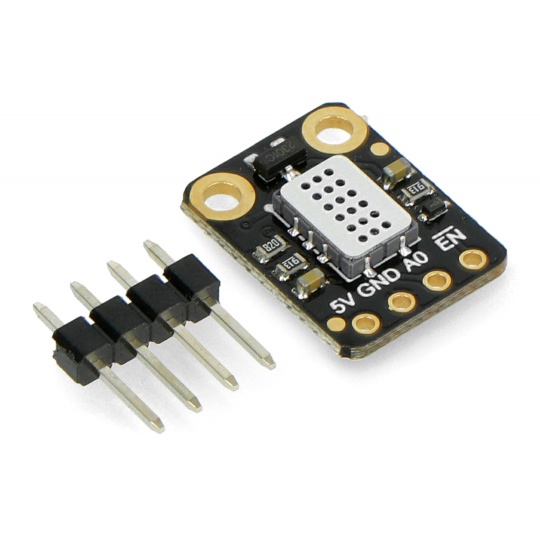

Вміст набору

• Ферміонний сенсор чадного газу, спирту та летких органічних сполук MiCS-5524 - MEMS - DFRobot SEN0440
• Смужка Goldpin 1x4 - крок 2,54 мм

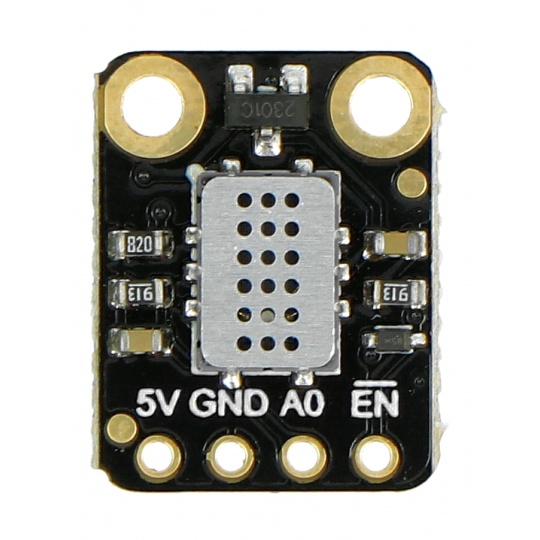

Опис контактів і приклад схеми підключення

Модуль має паяльні майданчики для паяння роз'єму Goldpin з кроком 2,54 мм, що входить до комплекту. Датчик працює з усіма платами керування, що живляться напругою від 3,3 В до 5,5 В, включаючи Arduino та похідні плати. Компоненти слід підключати відповідно до таких співвідношень:

• Напруга живлення 5 В - 5 В
• GND - системне заземлення
• A0 – вихідний сигнал – аналогова напруга.
• En – Подача низького рівня живлення призводить до переходу системи в стан низького енергоспоживання. Система ввімкнена за замовчуванням.

Підключення датчика за допомогою плати DFRduino (продається окремо).
