Feather ESP32-S2 - WiFi модуль - з датчиком BME280 - сумісний з Arduino - Adafruit 5303

Опис продукту: Feather ESP32-S2 - WiFi модуль - з датчиком BME280 - сумісний з Arduino - Adafruit 5303

WiFi-модуль на базі системиESP32-S2, оснащений4 МБ флеш-пам'яті та 2 МБ PSRAMВін також має вбудовану системуБМЕ280що дозволяє вимірювати вологість, температуру та тиск. Feather ESP32 — це енергоефективне рішенняСистема на кристалі (SoC) Wi-Fi 2,4 ГГц, з вбудованим рідним USB-портом.Не підтримує з'єднання BluetoothПродукт використовується в проектах у сфері Інтернету речей (IoT), розумного одягу та домашньої автоматизації.

 Wi-Fi модуль з датчиком навколишнього середовища BME280.

Що таке Feather ESP32-S2

Feather ESP32-S2 — це невеликий модуль з мікроконтролером Espressif WiFi.низьке енергоспоживанняЗавдяки невеликому розміру, його можна успішно використовувати в проектах у сфері Інтернету речей та домашньої автоматизації. Feather ESP32-S2 базується на...одноядерний процесор Tensilica 240 МГцВін має 4 МБ флеш-пам'яті + 2 МБ PSRAM. Він підтримує, серед іншого, вимірювання часу прольоту (ToF). Продукт оснащений вбудованим USB.

Вміст набору

• Feather ESP32-S2 - WiFi модуль - з датчиком BME280 - сумісний з Arduino - Adafruit 5303 - 1 шт.
• Контакти GPIO для самостійного паяння - 2 штуки

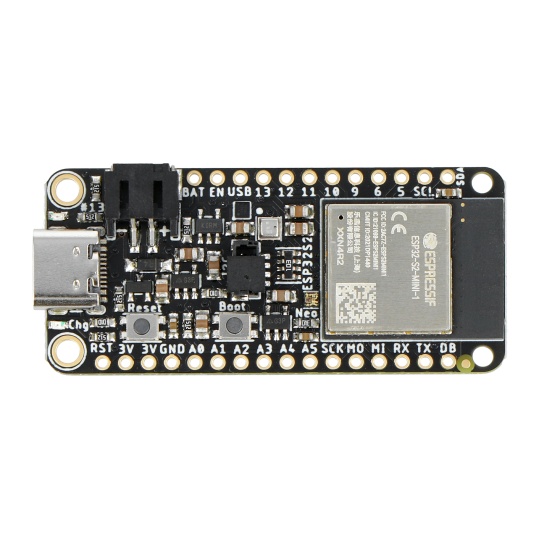

Розпіновка термопаста Feather ESP32-S2

• Порт USB C - для живлення та програмування плати
• Роз'єм JST 2-PH із зарядним пристроєм для літій-полімерного акумулятора - до нього можна підключити літій-полімерний акумулятор 3,7 / 4,2 В ємністю 250 мАг
• CHG LED – під час заряджання акумулятора горить жовтий світлодіод – після завершення заряджання світлодіод гасне, а якщо акумулятор не підключено, світлодіод може швидко блимати
• GND - спільна земля для всіх джерел живлення та логічних контактів
• BAT - позитивна напруга від/до 2-контактного роз'єму JST для додаткового літій-полімерного акумулятора
• USB - позитивна напруга від/до роз'єму USB C, якщо підключено USB
• EN - контакт регулятора напруги 3,3 В
• 3,3 В - вихід з регулятора 3,3 В (піковий струм 500 мА)

Детальний розклад контактів та виводів можна знайти на сайті виробника..

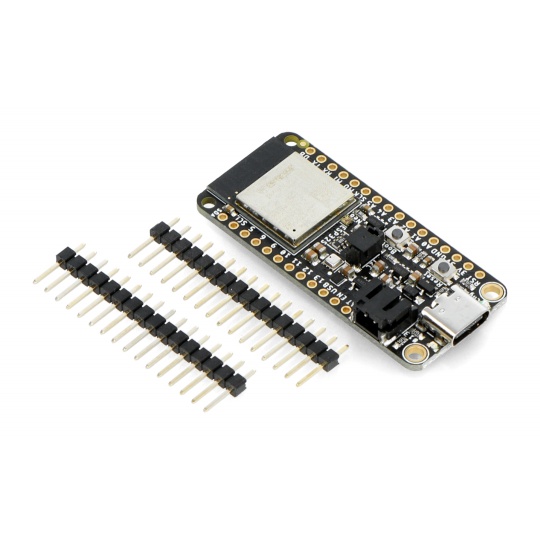

Feather ESP32-S2 у комплекті з роз'ємами Goldpin.

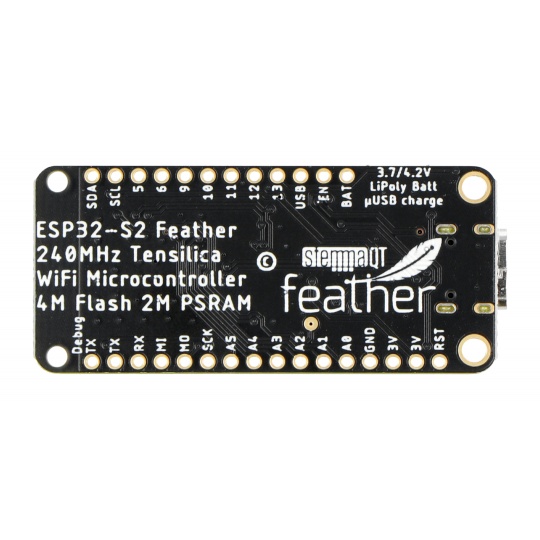

Основна інформація про шпильки

• A0 та A1 – єдині вихідні контакти ЦАП. Їх можна використовувати як 8-бітні аналогові виходи.
• Виводи A2 - A5 - можуть використовуватися як аналогові входи
• Шина SPI:
• SCK: контакт лінії тактової частоти SPI
• MOSI: вихід мікроконтролера SPI/вхід датчика
• MISO: Вхід/Вихід мікроконтролера SPI
• Інтерфейс UART
• RX: контакт приймача UART
• TX: контакт передавача UART
• Інтерфейс I2C (спільний для роз'єму STEMMA QT)
• SCL: контакт тактової частоти шини I2C
• SDA: контакт даних шини I2C
• Цифрові виводи: D5, D6, D9 - D13

Технічні характеристики модуля

• Процесор Tensilica 240 МГц
• 4 МБ флеш-пам'яті та 2 МБ PSRAM
• Вбудована система BME280 для вимірювання вологості, температури та тиску
• Вбудований USB
• Порт USB Type-C – для програмування та живлення
• Роз'єм JST 2-PH із зарядним пристроєм для літій-полімерних акумуляторів
• Система MAX17048 контролює роботу батареї (при живленні від літій-полімерної батареї)
• Кнопки скидання налаштувань та DFU (BOOT0)
• Роз'єм STEMMA QT для пристроїв I2C
• Світлодіоди, що інформують про стан роботи та заряджання модуля (також підтримка NeoPixel)
• Низьке енергоспоживання (від 80 до 100 мкА в режимі сну при роботі від батареї)
• Сумісний з Arduino або CircuitPython
• Розміри: 52,4 мм x 22,9 мм x 7,2 мм
• Вага: 6,3 г

Висока продуктивність та малі габарити.
