D24V90F5 - понижувальний перетворювач 5V 9A - Pololu 2866

Опис продукту: D24V90F5 - понижувальний перетворювач 5V 9A

Імпульсний регулятор постійного струму перетворює вхідну напругу з діапазонувід 5 В до 38 Вдо вихідного значення5 ВДозволяє споживати електроенергіюдо 9 АСистема характеризується високою ефективністю на рівні80% - 95%За допомогою виводу ENABLE модуль можна перевести в режим сну, в якому він споживатиме лишедо 20 мкАдля кожного вольта напруги живлення. Ми також пропонуємо малопотужну версію, яка враховує споживання струмудо 6 АОскільки обидві плати дуже схожі, виробник залишив на звороті місце, де можна позначити розмітку маркером.

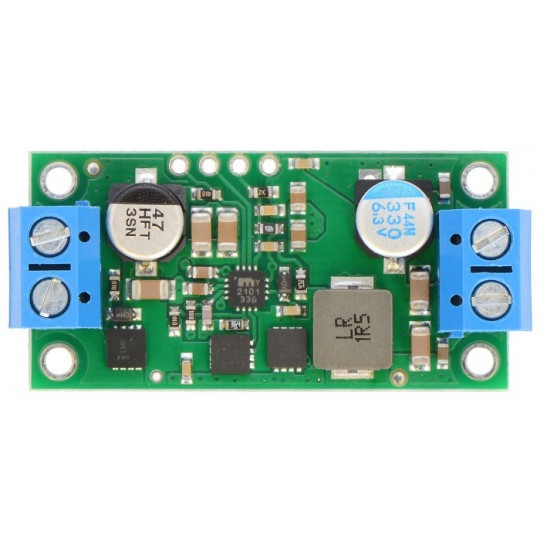

D24V90F5 - понижуючий перетворювач 5 В 9 А.

Технічні характеристики понижувального перетворювача Pololu D24V90F5 5V 9A

• Вхідна напруга: від 5 В до 38 В
• Вихідна напруга: 5 В (+/- 4%)
• Точність вихідної напруги: 4%
• Максимальний вихідний струм: 9 А
• Споживання струму в режимі сну 10 мкА - 20 мкА на 1 В вхідної напруги
• Частота перемикання: 470 кГц
• Вбудована безпека:
• проти надмірного споживання енергії
• проти занадто високих температур до 160 °C
• через занадто низьку напругу живлення, система не ввімкнеться, коли напруга живлення нижча за 4,2 В
• м'який пуск

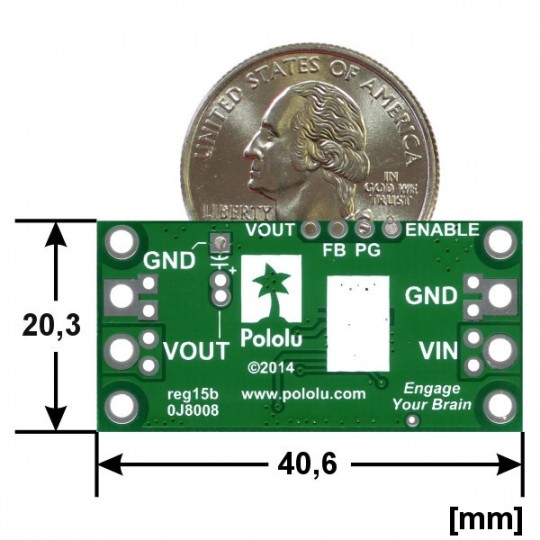

• Розміри: 40,6 x 20,3 x 7,6 мм
• Чотири монтажні отвори для гвинтів M2
• Вага: 5 г (без роз'ємів)

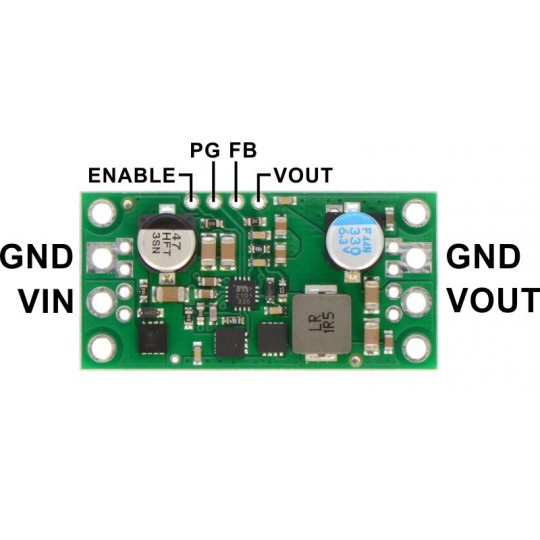

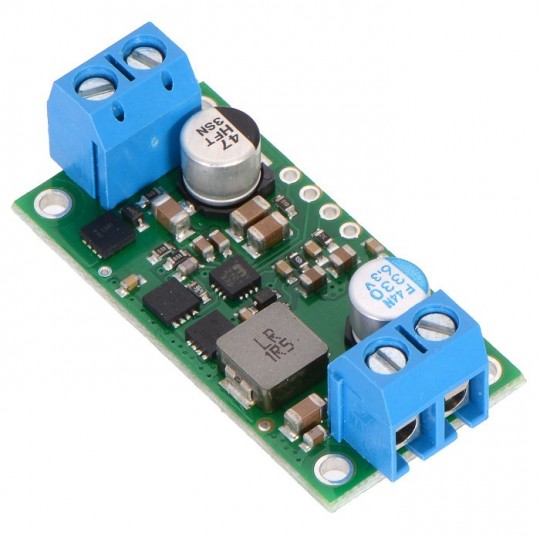

Штифти перетворювача

Модуль має чотири контакти:

• VIN-код- вхідна напруга в діапазоні від 5 В до 38 В.
• ЗЕМЛЯ- масовий потенціал.
• ВИХІД- вихідна напруга 5 В.
• УВІМКНУТИ- Застосування низького стану перемикає мікросхему в режим низького енергоспоживання, де вона споживає лише 10–20 мкА на кожен вольт напруги живлення. За замовчуванням контакт підтягується до VIN через резистор 100 кОм. Якщо режим низького енергоспоживання не використовується,УВІМКНУТИможна залишити непідключеним.
• Фейсбук- Пайка резистора між контактами FB та VOUT знижує вихідну напругу. Деталі наведено далі в описі.
• ПГ- індикатор "живлення справне". Відкритий стік переходить у низький рівень, коли вихідна напруга падає нижче 90% від встановленого значення (тобто нижче 4,5 В для 5 В).

У отвори можна впаяти популярні 2,54-міліметрові роз'єми Goldpin або гвинтові роз'єми ARK. Обидва типи роз'ємів включені. Модуль можна підключити до макетної плати, підключити за допомогою проводів або розмістити на спеціальній друкованій платі.

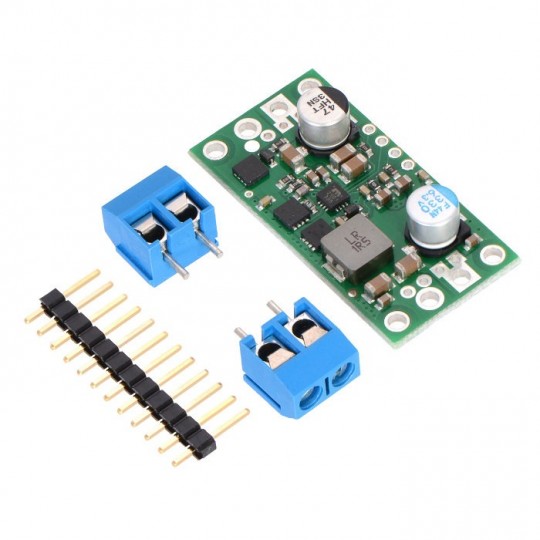

Вміст набору.

Зниження вихідної напруги

Перетворювач має опцію зниження вихідної напруги. Для цього потрібно припаяти резистор між висновками FB та VOUT. Його значення можна розрахувати за формулою. Наприклад, щоб отримати вихідну напругу 3,3 В, потрібно припаяти резистор 23,7 кОм. Вихідне значення не може бути нижче 0,8 В.

ККД та вихідний струм

Коефіцієнт корисної дії (ККД) визначається як відношення вихідної потужності до вхідної потужності (Вихідна потужність)/(Вхідна потужність). Це дуже важливий параметр під час роботи з портативними джерелами енергії (батареями та акумуляторами), де час роботи на одному циклі зарядки має вирішальне значення. Зв'язок між ККД та вхідною напругою показано на графіках нижче.

Напруга відсіювання

На графіку нижче показано залежність між падінням напруги та значенням вихідного струму. Наприклад, при споживанні 5 А вихідна напруга має бути на 1 В вище вхідного.

Частота перемикання

Система працює на частоті приблизно 470 кГц, але при низькому споживанні енергії це значення падає, створюючи невеликі відхилення вихідної напруги. Цей зв'язок показано на графіку нижче.
