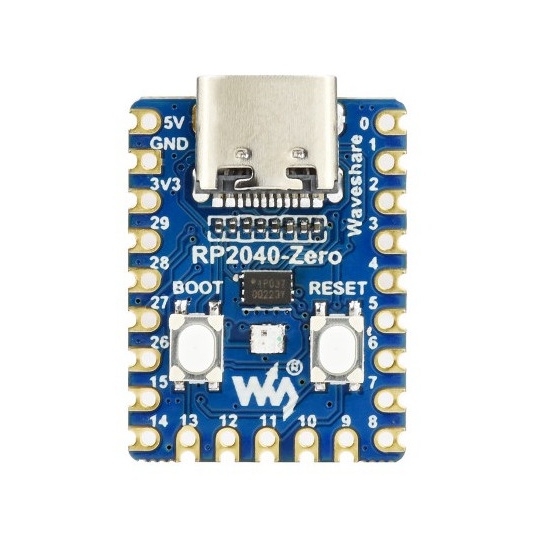

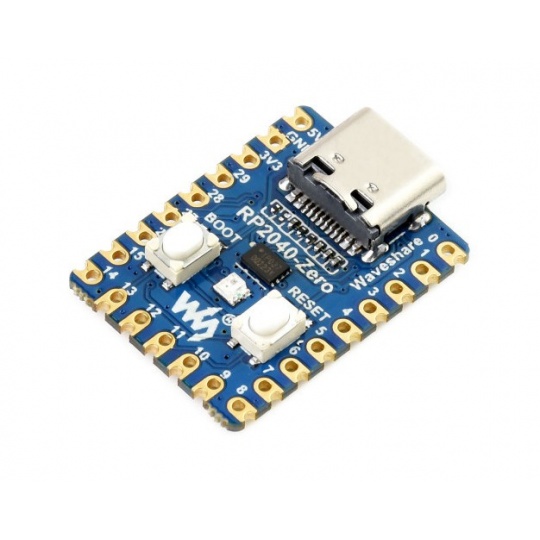

RP2040-Zero - плата з мікроконтролером RP2040 - міні-версія - Waveshare 20187

Опис продукту: RP2040-Zero - плата з мікроконтролером RP2040 - міні-версія - Waveshare 20187

Компактна міні-плата від Waveshare, оснащена мікроконтролеромМалина RP2040- також зустрічається в популярному Raspberry Pi Pico. RP2040-Zero має двоядерний процесорARM Cortex-M0+з тактовою частотою до 133 МГц,264 КБвбудована пам'ять SRAM та2 МБФлеш-пам'ять. Плата також оснащена роз'ємом USB Type-C, через який програмується модуль. Платформа підтримує популярні мови програмування MicroPython, CircuitPython та C/C++.

RP2040-Zero - плата з мікроконтролером RP2040 - міні-версія - Waveshare 20187.

Особливості плитки

• Оснащений мікроконтролером RP2040 з двоядерним процесором ARM Cortex M0+
• Програмування перетягуванням за допомогою USB-накопичувача
• 8 програмованих портів вводу/виводу (PIO) для підтримки користувацьких периферійних пристроїв
• У міні-версії з компактними розмірами: 23,5 x 18 мм
• USB 1.1 з підтримкою пристроїв та хостів
• Інтерфейси 2x SPI, 2x I2C, 2x UART, 4x 12-бітний АЦП, 16x ШІМ
• Вбудований датчик температури
• Програмується за допомогою Raspberry Pi або MicroPython C/C++ SDK

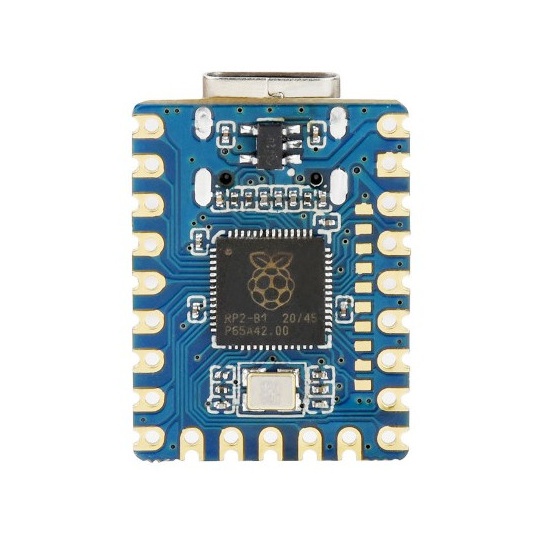

Розташування елементів на дошці

1. Роз'єм USB Type-C
2. W25Q16JVUXIQ- 2 МБ NOR-флеш-пам'яті
3. кнопка BOOT
4. Кнопка скидання
5. WS2812RGB-світлодіод
6. ME621LDO з низьким падінням напруги, максимальний струм 800 мА
7. Двоядерний процесор RP2040, робоча частота до 133 МГц
8. Штифти дошки

Розташування компонентів на платі.

Опис та розташування штифтів.

Опис розпіновки

• Червоний - контакти живлення
• Чорний - заземлені штифти
• Фіолетовий - контакти інтерфейсу зв'язку UART
• Світло-зелений - контакти GPIO, PIO та PWM
• Темно-зелений - виводи АЦП
• Рожевий - контакти інтерфейсу SPI
• Помаранчевий - налагоджувальні піни
• Синій - контакти інтерфейсу I2C

Технічні характеристики плати від Waveshare

• Чіп: Raspberry Pi RP2040
• Ядро: ARM Cortex-M0+ двоядерний 133 МГц
• SRAM-пам'ять: 264 кБ
• Вбудована флеш-пам'ять: 2 МБ
• Інтерфейси: 2x SPI, 2x I2C, 2x UART, 4x 12-бітний АЦП, 16x ШІМ
• LDO: ME6217 800 мА
• Середовище розробки: Raspberry Pi C/C++ SDK або MicroPython
• Роз'єм живлення: USB Type C
• Розміри пластини: 23,5 x 18 мм
