Модуль реєстрації даних PiCowbell - PCF8523 - для Raspberry Pi Pico - STEMMA QT/Qwiic - Adafruit 5703

Опис продукту: PiCowbell Adalogger - PCF8523 - модуль реєстрації даних - microSD, RTC - для Raspberry Pi Pico - STEMMA QT / Qwiic - Adafruit 5703

Модуль із вбудованою схемоюPCF8523використовується для реєстрації даних тажурнал подійякий може знадобитися для аналізу роботи системи. PiCowbell Adalogger працює з Raspberry Pi Pico та Raspberry Pi Pico W, має слот для карти пам'яті microSD, роз'єм STEMMA QT/Qwiic, а також вбудований RTC та гніздо для батарейки CR1220.

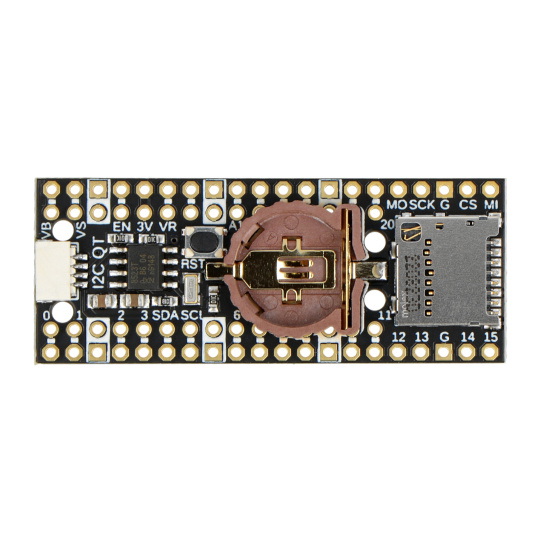

Модуль реєстрації даних PiCowbell - PCF8523 - microSD, RTC - для Raspberry Pi Pico - STEMMA QT / Qwiic - Adafruit 5703.

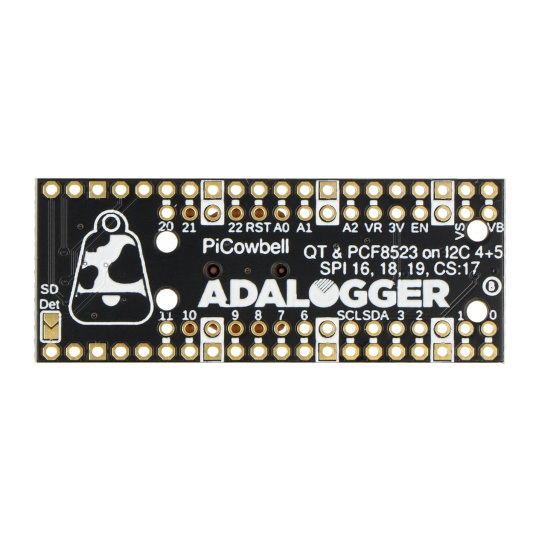

PiCowbell Adalogger від Adafruit.

Особливості модуля

• Кутовий з'єднувач JST SHВін поділений на 3 лінії, які відповідають: живленню - 3 В, системному заземленню - GND, лінії даних шини I2C - IO4 (SDA) та лінії тактової частоти шини I2C - IO5 (SCL).
• Слот для карти пам'яті MicroSDПідключено до контактів SPI 16, 18, 19 та вибору карти на 17. Додаткову лінію виявлення карти можна підключити до контакту 15.
• СистемаPCF8523. Відповідальний загодинник реального часуЖивлення від реального часу (RTC)Батарейка-таблетка CR1220, що потім дозволяє реєструвати дані з точними мітками часу. Він використовує шину I2C.
• Кнопка скиданняДостатньо лише одного натискання, щоб перезапустити програму.
• Паяльні контактні площадки у вигляді позолочених контактних площадокзначно спрощують паяння. Крім того, деякі контакти продубльовані, що розширює можливості проектування.

Технічні характеристики

• Тип модуля: модуль реєстрації даних
• Вбудований чіп: PCF8523
• Призначено для: Raspberry Pi Pico та Raspberry Pi Pico W
• Розміри модуля: 52 x 20,3 x 6 мм
• Вага: 4,6 г

Вміст набору

• Модуль реєстрації даних PiCowbell Adalogger - PCF8523 - 1 шт.
• Смужка Goldpin 1x20 контактів - крок 2,54 мм - 2 штуки

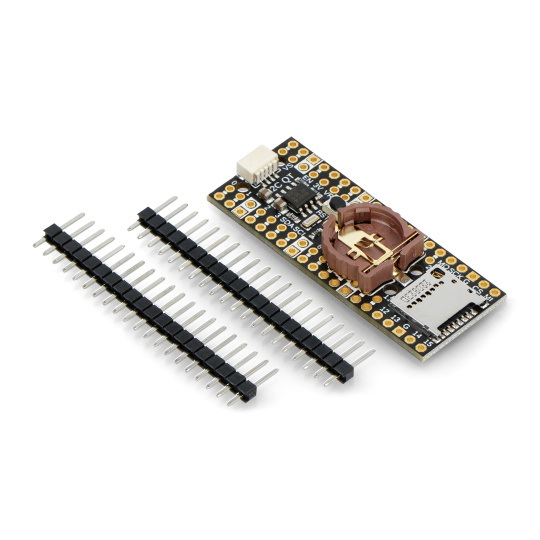

Елементи, що входять до комплекту.
