S9V11F3S5CMA - підвищувальний/знижувальний перетворювач - 3.3V 1.5A - з функцією відключення за низької напруги - Pololu 2871

Специфікація

• Вхідна напруга: від 3 В до 16 В
• Максимальний вихідний струм: 1,5 А
• Струм спокою: 1 мА
• Вихідна напруга: 3,3 В (можна змінити на 5 В за допомогою виводу SEL)
• Захист від короткого замикання та перегріву
• Відключення за низькою напругою: вибрана напруга
• Розміри: 15 x 13 x 6 мм
• Вага: 0,8 г (без роз'ємів)

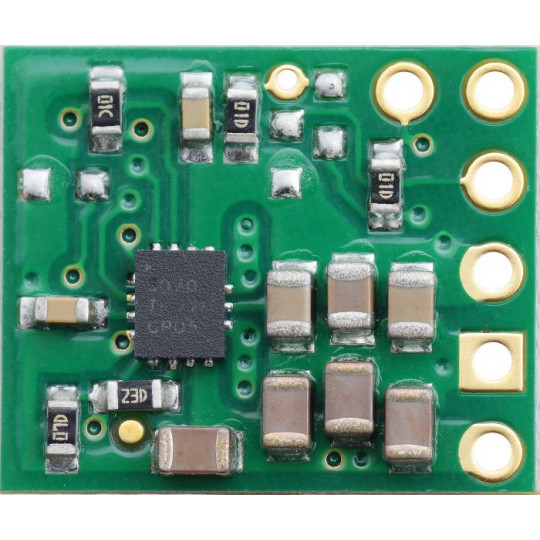

Опис: S9V11F3S5CMA - підвищувальний/знижувальний перетворювач - 3.3V 1.5A - з функцією відключення за низької напруги - Pololu 2871

Перетворювач використовується для живлення схем, що працюють на напрузі 3,3 В. Схема має широкий діапазон вхідної напруги, що робить її ідеальною для конструкцій з живленням від батареї. Застосування: S9V11F3S5CMAзабезпечує стабільність електропостачанняпротягом усього циклу розряду акумулятора. Для підвищення надійності модуль оснащений захистом від короткого замикання та системою автоматичного відключення живлення при перевищенні допустимої робочої температури або мінімальної напруги.

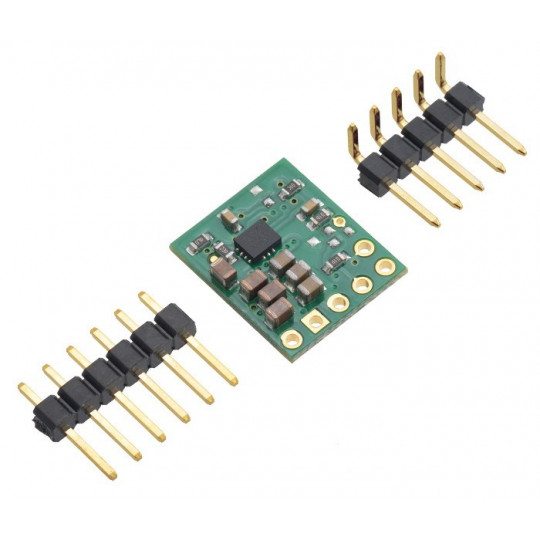

У комплект входять золоті штифти для самостійного паяння..

Як використовувати

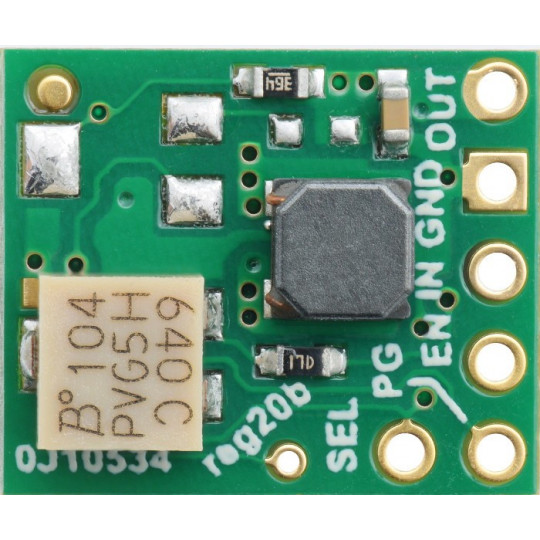

Модуль надзвичайно простий у використанні, він має три основні контакти:

• VIN-код- вхідна напруга в діапазоні від 3 В до 16 В. При нижчому значенні модуль не ввімкнеться, вищі значення можуть пошкодити систему.
• ЗЕМЛЯ- Маса системи.
• ВИХІД- вихідна напруга 3,3 В.

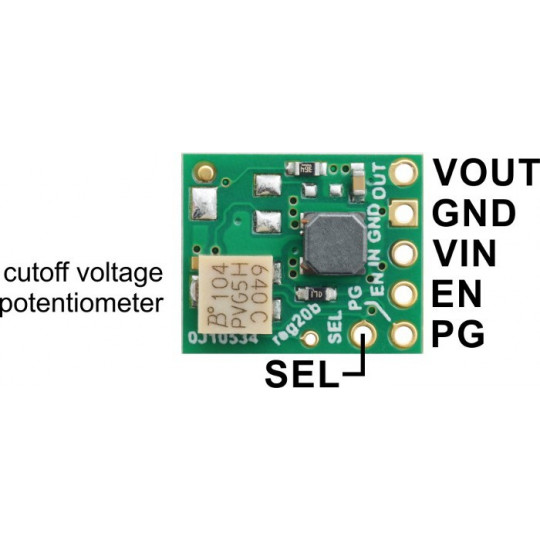

Додаткові шпильки:

• EN- Вхід увімкнення. Вмикає систему, коли застосовується напруга вище 0,8 В. Підключається через дільник напруги доVIN-код, який відключає живлення, коли напруга VIN нижче встановленого значення.
• ПГ- індикатор якості напруги. Вихід з відкритим стоком, встановлюється в низький стан, коли потужність падає нижче 90% від номінальної напруги, а також коли вивідENнизький. Він повертається до високого рівня після перевищення режиму 95%. Він має високий імпеданс і потребує підтягувального резистора.
• СЕЛ- на вихід можна подавати напругу від 1,1 В до 16 В для зміни вихідного сигналуВИХІДна 5 В. НалаштуванняСЕЛу наборах з низьким або відключеним станомВИХІДдо 3,3 В. Щоб встановити його на постійне значення 5 В, припаяйте дріт, як показано на малюнку нижче.

Допустимий діапазон вхідної напруги становить від 2 В до 16 В. При нижчому значенні регулятор не ввімкнеться. Вища напруга може пошкодити систему.

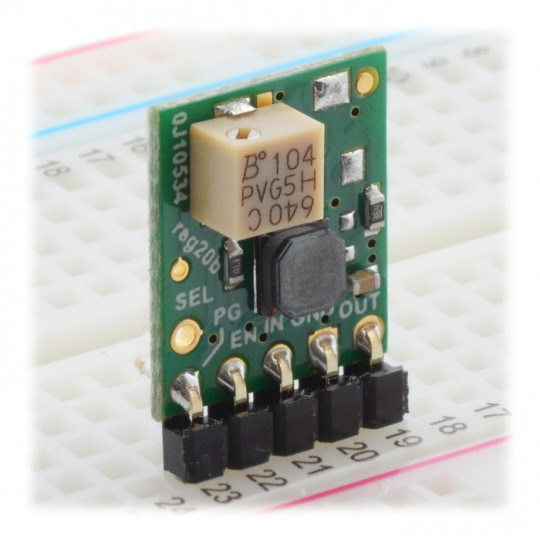

Роз'єми відповідним чином позначені на платі.Розмір терморозподільників — 2,54 мм (популярні роз'єми Goldpin). Модуль можна підключити до макетної плати, підключити за допомогою проводів або припаяти до спеціальної друкованої плати.

Налаштування напруги відсікання

Зниження напруги на VIN, яке має спричинити вимкнення живлення, контролюється потенціометром та виводом EN. Коли напруга на EN падає нижче 0,7 В, пристрій переходить у режим сну з низьким енергоспоживанням. Після отримання напруги 0,8 В на виводі EN пристрій повертається до роботи. Поворот потенціометра за годинниковою стрілкою збільшує напругу відсікання. Цю напругу можна встановити, вимірявши VIN та EN та налаштувавши потенціометр за такою формулою:

Наприклад, коли до VIN підключено акумулятор на 3,7 В, а напруга відсікання має становити 3,0 В, формула буде такою:

EN дорівнює 0,86 В, тому потрібно повертати потенціометр, доки цю напругу не можна буде виміряти на виводі EN.

Зверніть увагу, що рівень відсічення включає гістерезис. Регулятор вимкнеться при 0,7 В, але для перезапуску необхідно подати приблизно 0,8 В. Напруга VIN повинна становити приблизно 114% від напруги відсічення для перезапуску (3,43 В у вищезгаданому випадку).

Вихідний струм

Максимальний струм, який може протікати через коло, залежить від вхідної напруги. Цей зв'язок ілюструється на графіку нижче:

Максимальний вихідний струм як функція вхідної напруги.

Ефективність

Цей параметр особливо важливий у системах з живленням від батарей, де вкрай важливо, щоб система працювала якомога довше на одному заряді. ККД перетворювача залежить від сили струму та вхідної напруги (див. діаграму нижче). У середньому він коливається від 85% до 95%, що дозволяє використовувати практично максимальну кількість енергії батареї.

ККД перетворювача залежить від споживаного струму.

Піки (скоки) напруги

В електронних схемах пусковий струм може спричиняти піки або раптові сплески напруги вище заданого рівня. Якщо амплітуда піків перевищує допустиме значення регулятора, регулятор може бути пошкоджений. Тому, якщо система буде живитися напругою вище 9 В або навантаження має високу індуктивність, ми рекомендуємо припаяти конденсатор ємністю 33 мкФ / 20 В або вище якомога ближче до кола між VIN та GND.
