BMP390L - датчик тиску та температури - STEMMA QT / Qwiic - Adafruit 4816

Опис продукту: BMP390L - датчик тиску та температури - STEMMA QT / Qwiic - Adafruit 4816

Сенсорний модуль, оснащений цифровим барометром BoschБМП388та БМП390Забезпечує точне вимірювання тиску та висоти в межах діапазону тиску.від 300 гПа до 1250 гПа, з відносною точністю вимірювання±0,08 гПата абсолютна точність вимірювання±0,5 гПаЖивиться від напруги в діапазонівід 3 В до 5 В постійного струмуМодуль використовує шини I2C та SPI для зв'язку з головним модулем, таким як Arduino або Metro. Оснащений роз'ємами STEMMA QT / Qwiic, він дозволяє підключати датчик до мікроконтролера.

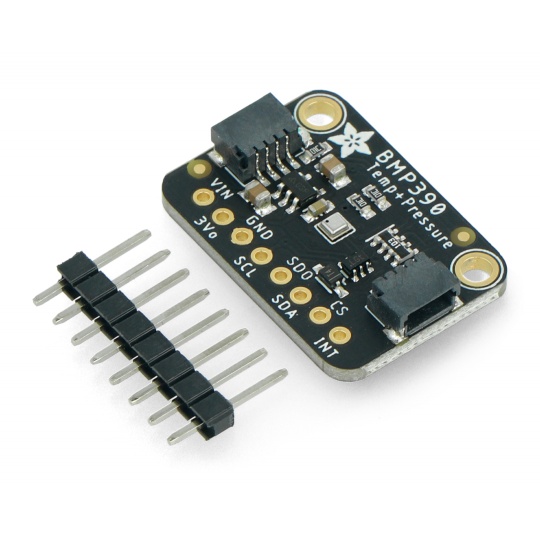

Датчик тиску та температури, оснащений системою BMP390L.

Комплект також включає спеціальну пластину із золотими контактами та кроком 2,54 мм, яку можна використовувати для підключення датчика.

Рекомендоване використання

• Використовується в конструкціях дронів та квадрокоптерів для підтримки стабільної висоти польоту.
• Як додатковий датчик у будь-яких льотних проектах, що відстежує висоту над рівнем моря.
• Для вимірювання температури з точністю ± 0,5°C.

Вміст набору

• Датчик тиску та температури BMP390L
• Роз'єми Goldpin - крок 2,54 мм

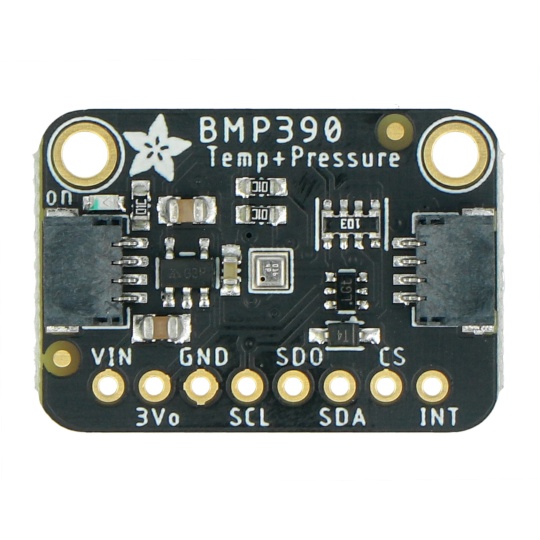

Розпіновка датчика Adafruit

• VIN-код- Контакт живлення від 3 В до 5 В постійного струму
• 3Vo- контакт живлення 3,3 В
• ЗЕМЛЯ- контакт заземлення системи
• СКЛ- логічний вивід I2C / SPI - вивід лінії тактової частоти інтерфейсу зв'язку
• СДО- Логічний контакт SPI - вихідний контакт лінії даних інтерфейсу зв'язку
• Адвентистська церковна ієрархія- логічний контакт I2C / SPI - контакт лінії передачі даних інтерфейсу зв'язку
• КС- Вибір мікросхеми (активується низьким станом)
• ВНУТРІШНЄ- контакт переривання

Приклад підключення датчика за допомогою роз'ємів STEMMA QT / Qwiic та плати Metro, яка є еквівалентом Arduino.

Датчик живиться від напруги постійного струму в діапазоні від 3 В до 5 В.

Технічні характеристики

• Вбудований чіп: BMP388 та BMP390
• Напруга живлення: від 3 В до 5 В постійного струму
• Інтерфейс зв'язку: SPI / I2C

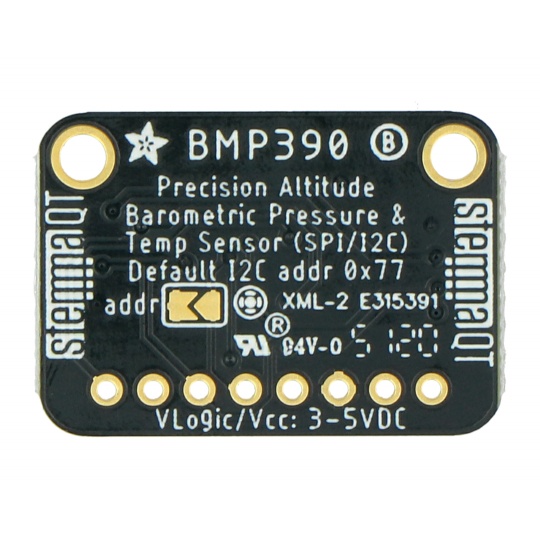

• Адреса інтерфейсу I2C: 0x77
• Датчик BMP388 та BMP390:
• діапазон вимірювання тиску: від 300 гПа до 1250 гПа
• точність вимірювання відносного тиску: ± 0,08 гПа (на висоті ± 0,66 м, тиску від 900 гПа до 1100 гПа та температурі від 25°C до 40°C)
• Точність вимірювання абсолютного тиску: ± 0,5 гПа (за температури від -20°C до 65°C та тиску від 300 гПа до 1100 гПа)
• температура: від 0°C до 65°C
• точність вимірювання температури: ± 0,5°C
• максимальна частота дискретизації: 200 Гц
• Роз'єми: STEMMA QT / Qwiic
