Arduino Nano R4 - ABX00142

Опис продукту: Arduino Nano R4 - ABX00142

Arduino Nano R4 — це компактна плата з сімейства Arduino, заснована на тому ж мікроконтролері.Ренесас RA4M1що таке Arduino Uno R4 Minima, що поєднує малий формат з високою продуктивністю. Модуль оснащений256 кБ флеш-пам'ятіі32 кБ оперативної пам'яті, пропозиції14 цифрових контактів, 6 ШІМ-каналів та 8 аналогових контактівПлата оснащена паяльними контактними майданчиками, що робить її ідеальною для поверхневого монтажу (SMD) на замовлення друкованих плат.сумісність з екосистемою Arduino, пропонуючи знайомі інструменти та бібліотеки, а також завдяки наявності двох інтерфейсівI2C - 3,3 В (Qwiic) та 5 Вдозволяє легко розширювати функціональність. Ця версія плативін не був оснащений заводськими паяними роз'ємами.

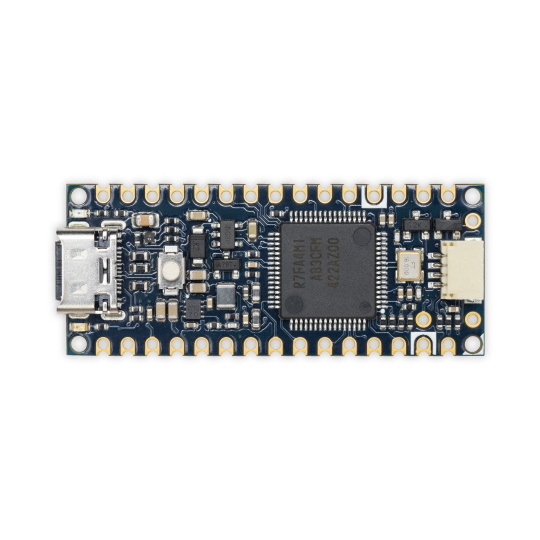

Ардуїно Нано R4 - ABX00142.

Вбудований роз'єм Qwiic полегшує інтеграцію з широким спектром датчиків та периферійних пристроїв.

Основні характеристики Arduino Nano R4

• Високопродуктивний мікроконтролер RA4M1256 кБ флеш-пам'яті, 32 кБ оперативної пам'яті, сумісний з UNO R4
• Компактний формат 4,3 x 1,7 смідеально підходить для застосувань з обмеженим простором
• Паяльні площадки: дозволяють поверхневий монтаж на спеціальних друкованих платах
• Одностороння конструкція: спрощує автоматизоване поверхневе складання
• Роз'єм Qwiicдозволяє швидко підключати датчики та аксесуари
• Програмований RGB-діодвізуальна індикація робочого стану

Широкий спектр інтерфейсів та можливостей підключення в компактному форм-факторі

Nano R4 пропонує багатий набір інтерфейсів, включаючи14 цифрових контактів, 8 аналогових входів, 6 ШІМ-каналів, 1 UART, 1 SPIі2 I2C(5 В та 3,3 В - Qwiic). На платі також є роз'ємUSB типу C, лінійний стабілізатор напруги (VBAT), а також стандартний світлодіод та RGB-світлодіод.Розташування терморегуляторів та типи відповідають сімейству Nano, що забезпечує сумісність з існуючими аксесуарами. Живлення може подаватися через порт USB Type-C або зовнішнє джерело напруги в межахвід 6 В до 21 В, підключений до контакту VIN.

Практичне застосування

• Вбудовані системи в промисловій автоматизації
• Мініатюрні роботизовані конструкції та автоматизація
• Прототипи переходять у серійне виробництво
• Користувацькі платформи та комерційні продукти

Arduino Nano R4 ідеально підходить для інтеграції в компактні та обмежені в просторі системи.

Плата не має роз'ємів. Ми також пропонуємо версію плати з попередньо припаяними роз'ємами.

Технічні характеристики Arduino Nano R4

• Мікроконтролер: Renesas R7FA4M1AB3CFM (RA4M1)
• Тактова частота: 48 МГц
• Пам'ять: 256 кБ флеш-пам'яті, 32 кБ оперативної пам'яті
• Сумісність контактів: сімейство Arduino Nano
• Інтерфейси: 1x UART, 1x SPI, 1x CAN, 2x I2C (5 В та 3,3 В)
• Входи/виходи: 14 цифрових, 8 аналогових, 6 ШІМ, 1 ЦАП
• Діоди: Користувацькі світлодіоди, RGB-світлодіоди
• Роз'єми: USB Type-C, Qwiic
• Робоча напруга: 5 В
• Діапазон напруги живлення: від 6 В до 21 В
• Розміри: 43 x 17 мм

Вміст набору

• 1x плата Arduino Nano R4 без роз'ємів
