Датчик навколишнього середовища - адаптер Raspberry Pi - Waveshare 20471

Опис продукту: Датчик навколишнього середовища - адаптер для Raspberry Pi - Waveshare 20471

Датчикекологічнийу вигляді оверлею Raspberry Pi, оснащеного низкою корисних функційдатчикиВін має вбудований датчик температури, вологості, тиску повітря, датчик навколишнього освітлення для вимірювання інфрачервоного та видимого світла, а також датчик руху.9 ступенів свободи, датчик для вимірювання ультрафіолетового випромінювання та датчик ЛОС для виявлення летких органічних сполук у навколишньому середовищі. Накладання використовує шинуI2Cдля зв'язку. Він живиться від напруги5 В.

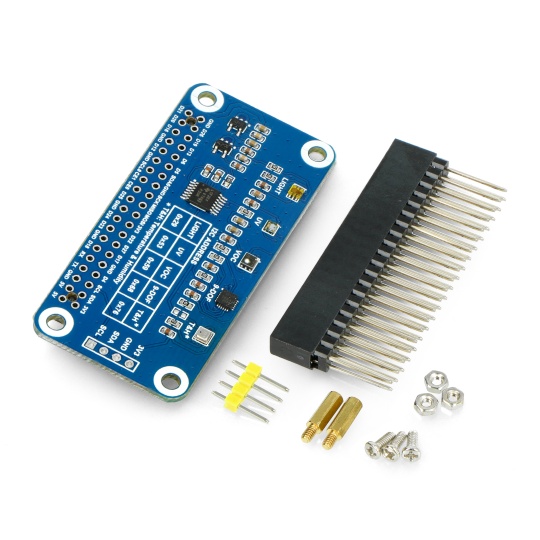

Вміст набору

• Датчик навколишнього середовища - щит для Raspberry Pi - Waveshare 20471 - 1 шт.
• Роз'єм "мама" 2x20 контактів - крок 2,54 мм - 1 штука
• Стрічка Goldpin 1x4 контакти - крок 2,54 мм - 1 штука
• Комплект гвинтів та прокладок для підключення до Raspberry Pi
• проставка чоловічий-жіночий тип - 2 шт.
• кріпильні гвинти - 3 штуки
• шайби - 3 штуки

Вміст набору.

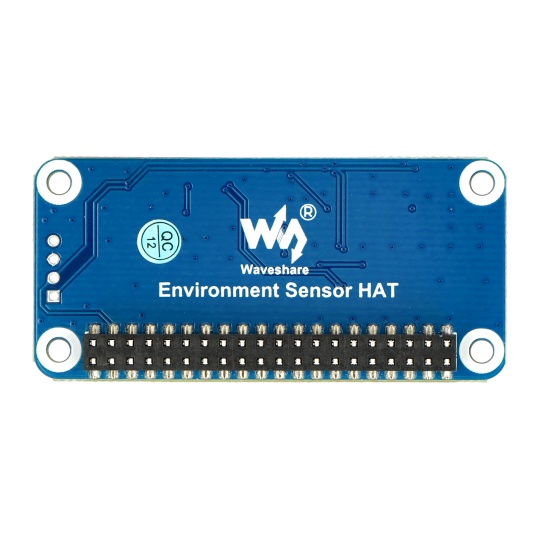

Шилд має контакти, сумісні з розташуванням роз'ємів GPIO в Raspberry Pi.

Особливості накладання

• Розташування роз'ємів відповідає розташуванню роз'ємів GPIO на Raspberry Pi
• Вбудований цифровий датчик навколишнього освітлення TSL25911FN для вимірювання інфрачервоного та видимого світла
• Вбудований датчик BME280 для вимірювання температури, вологості та тиску
• Вбудований датчик руху ICM20948 - 3-осьовий акселерометр, 3-осьовий гіроскоп та 3-осьовий магнітометр
• Вбудований датчик LTR390-UV-1 для вимірювання ультрафіолетового випромінювання
• Вбудований датчик SGP40 для виявлення летких органічних сполук у навколишньому середовищі
• Зв'язок через інтерфейс I2C
• Виробник надає приклади та ресурси програмування (приклади для Raspberry Pi / Arduino / STM32)

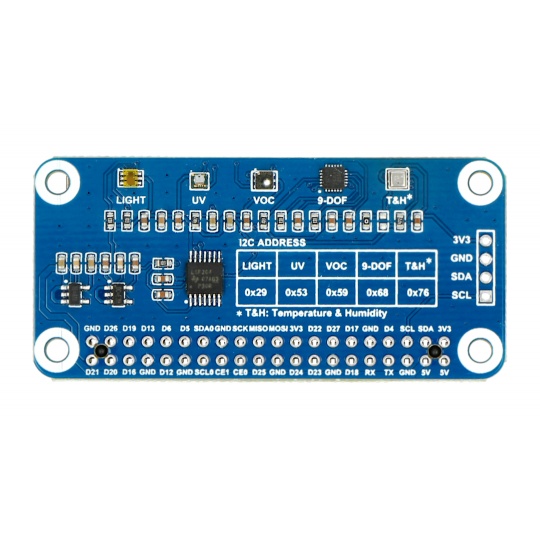

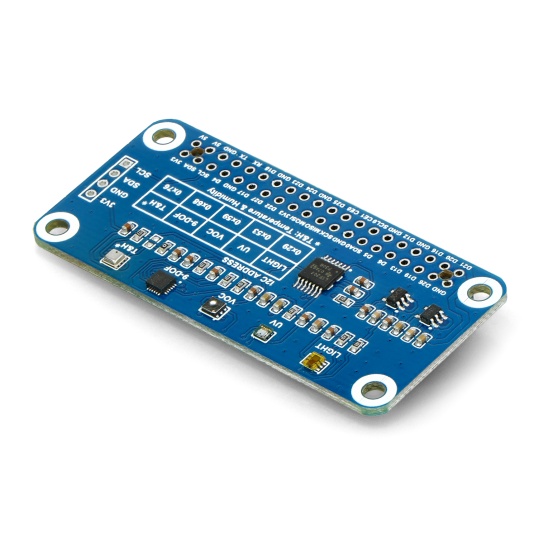

Розташування елементів на накладці

1. Сумісні з Raspberry Pi контакти GPIO
2. Цифровий датчик навколишнього освітлення TSL25911FN для вимірювання інфрачервоного та видимого світла
3. УФ-сенсор LTR390-UV-1
4. Датчик летких органічних сполук SGP40
5. ICM20948 - 3-осьовий акселерометр, 3-осьовий гіроскоп, 3-осьовий магнітометр
6. Датчик температури, вологості та тиску повітря BME280
7. Перетворення логічного рівня з 3,3 В на 1,8 В
8. Регулятор напруги від 5 В до 3,3 В/1,8 В

Розташування елементів на накладці.

Накладення терморозподільників.

Опис розпіновки

• 5V - контакт живлення
• GND - системне заземлення
• SDA - лінія передачі даних шини I2C
• SCL - лінія тактової частоти шини I2C

Технічні характеристики датчиків температури, вологості та тиску повітря

• Вбудований чіп: BME280
• Адреса інтерфейсу I2C: 0x76
• Вимірювання температури:
  • діапазон: від -40°C до 85°C
  • роздільна здатність: 0,01°C
  • точність: ± 1°C
• Вимірювання вологості:
  • діапазон: від 0% до 100% відносної вологості
  • роздільна здатність: 0,008% відносної вологості
  • точність: ±3% відносної вологості
  • час відгуку: 1 с
  • затримка: ≤ 2% відносної вологості
• Вимірювання тиску:
  • діапазон: від 300 гПа до 1100 гПа
  • роздільна здатність: 0,18 Па
  • точність: ± 1 гПа

Технічні характеристики датчика навколишнього середовища

• Призначення: для Raspberry Pi
• Вбудовані датчики:
  • цифровий датчик навколишнього освітлення
  • датчик для вимірювання температури, вологості та тиску повітря
  • датчик руху - 3-осьовий акселерометр, 3-осьовий гіроскоп, 3-осьовий магнітометр
  • датчик для вимірювання ультрафіолетового випромінювання
  • датчик для виявлення летких органічних сполук у навколишньому середовищі
• Інтерфейс зв'язку: шина I2C
• Розміри плати: 65 x 30 мм

Технічні характеристики датчика навколишнього освітлення

• Вбудований чіп: TSL25911FN
• Адреса інтерфейсу I2C: 0x29
• Діапазон: від 0 лк до 88000 лк

Кришка має 4 монтажні отвори.

Технічні характеристики датчика VOC

• Призначення: для виявлення летких органічних сполук у навколишньому середовищі
• Вбудований чіп: SGP40
• Адреса інтерфейсу I2C: 0x59
• Шкала вимірювання: від 0 ppm до 1000 ppm
• Значення індексу летких органічних сполук: від 0 до 500
  • від 0 до 100 - якість повітря: відмінна
  • від 100 до 200 - якість повітря: добра
  • від 200 до 300 - якість повітря: незначне забруднення
  • від 300 до 400 - якість повітря: помірно забруднене
  • від 400 до 500 – якість повітря: дуже забруднене

Технічні характеристики датчика руху

• Вбудований чіп: ICM20948
• Кількість ступенів свободи: 9 ступенів свободи
• Кількість осей вимірювання: 3 (X, Y, Z)
• Адреса інтерфейсу I2C: 0x68
• Роздільна здатність: 16 біт
• Акселерометр:
  • вимірювання: прискорення
  • діапазон: ±2, ±4, ±8, ±16 г (налаштовується)
• Гіроскоп:
  • вимірювання: кутова швидкість
  • діапазон: ± 250, ± 500, ± 1000, ± 2000 °/с (налаштовується)
• Магнітометр:
  • вимірювання: магнітне поле
  • діапазон: ± 4900 мкТл

Технічні характеристики УФ-сенсора

• Вбудований чіп: LTR390-UV-1
• Адреса інтерфейсу I2C: 0x53
• Довжина хвилі: від 280 нм до 430 нм

Датчик навколишнього середовища - щит для Raspberry Pi - Waveshare 20471.
