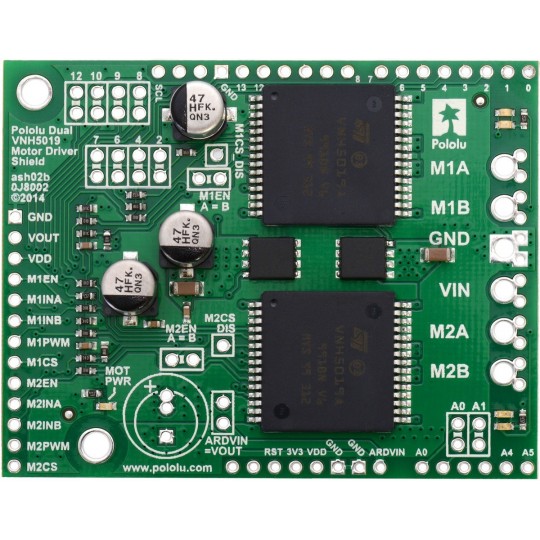

VNH5019 - двоканальний контролер двигуна 24V/12A - щит для Arduino - Pololu 2507

Опис продукту: VNH5019 - двоканальний драйвер двигуна 24 В / 12 А - щит для Arduino

Шилд для Arduino з подвійним контролеромVNH5019дозволяє керувати двома двигунами постійного струму, що живляться напругою в діапазоні5,5 В - 24 Вз безперервним споживанням струму до 12 А (короткочасним до 30 А). Система дозволяє змінювати напрямок обертання двигуна та регулювати швидкість обертання за допомогоюШІМ-сигнал.

Сумісний з Arduino інтервал між контактами робить контролер зручним та простим у використанні. Модуль дозволяє налаштовувати стандартні контакти Arduino (маппінг), а також може живитися безпосередньо від плати Arduino. Схема вимагає простого паяння основних компонентів – роз'ємів з кроком між контактами 2,54 мм. Детальний опис можна знайти в .

Для двигунів меншої потужності у нас є двоканальний контролер MC33926, також у вигляді плати Arduino.

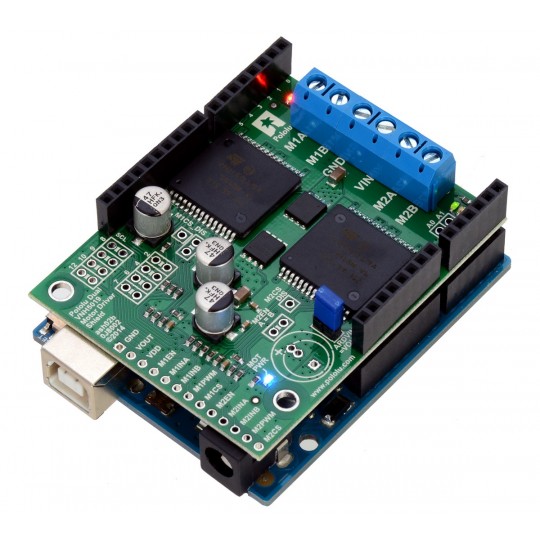

Контролер Pololu VNH5019, встановлений на Arduino.

Приклад підключення контролера до Arduino Uno.

Технічні характеристики двоканального контролера двигуна

• Напруга живлення: від 5,5 В до 24 В
• Безперервний вихідний струм: 12 А
• Максимальний миттєвий струм: 30 А
• Цифрові входи працюють з напругою 5 В та 3,3 В.
• Частота ШІМ: до 20 кГц
• Вихід для вимірювання струму, у формі аналогової напруги 140 мВ/А
• Роз'єми, сумісні з Arduino Uno та Leonardo
• Можливість зміни стандартних керуючих виводів Arduino (маппінгу)
• Світлодіодні індикатори
• Місце для додаткового конденсатора для фільтрації напруги живлення
• Безпека
• Перед неправильним підключенням живлення
• Захист від занадто високої та занадто низької напруги живлення
• Захист від короткого замикання на землю та напругу живлення
• Розміри модуля: 65 x 51,5 мм

В комплекті:
