Алфавітно-цифровий дисплей SparkFun - алфавітно-цифровий дисплей - білий - Qwiic - SparkFun COM-18565

Опис продукту: Алфавітно-цифровий дисплей SparkFun - алфавітно-цифровий дисплей - білий - Qwiic - SparkFun COM-18565

Алфавітно-цифровий дисплей на базі контролераВК16К33Він використовує двосторонній зв'язок.Шина I2CВбудовані роз'єми Qwiic дозволяють легко підключати виріб без необхідності паяння. Модуль складається з чотирьох 14 сегментів, що підсвічуються.білийКрім того, на дисплеї є двокрапка та десяткова кома.

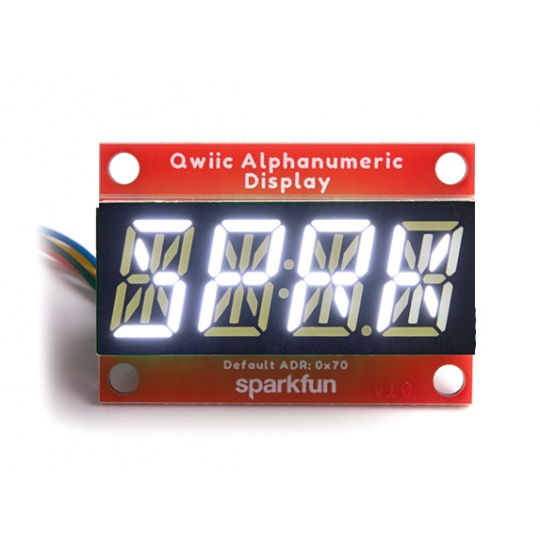

Алфавітно-цифровий дисплей SparkFun - алфавітно-цифровий дисплей - білий.

Алфавітно-цифровий дисплей SparkFun як частина екосистеми Qwiic.

Система Qwiic

Qwiic SparkFun — це екосистема, яка включає широкий вибір датчиків та електронних компонентів на базі шини.Зв'язок I2Cта підключено черезвиділені кабеліГоловна мета цього рішення — спростити процес створення прототипів. Усі компоненти, що підтримують стандарт Qwiic, використовують загальний 4-контактний роз'єм JST з кроком 1 мм. Це зменшує обсяг місця, необхідного на друкованій платі, та усуває необхідність паяння. Це також захищає від з'єднань зі зворотною полярністю.

Вихід модуля

Модуль додатководва роз'єми Qwiicмає виводи шини I2C у вигляді паяльних площадок:

• С (SCL)- тактова лінія шини I2C
• Д (ПДР)- лінія передачі даних шини I2C
• 3 (3,3 В)- блок живлення модуля
• G (Земля)- маса системи

На друкованій платі також є дві перемички, позначені символамиА0iА1Вони дозволяють вибрати адресу I2C (за замовчуванням 0x70, налаштовується: 0x71, 0x72, 0x73). Докладнішу інформацію про налаштування див. у розділі .

Розташування контактів шини I2C.

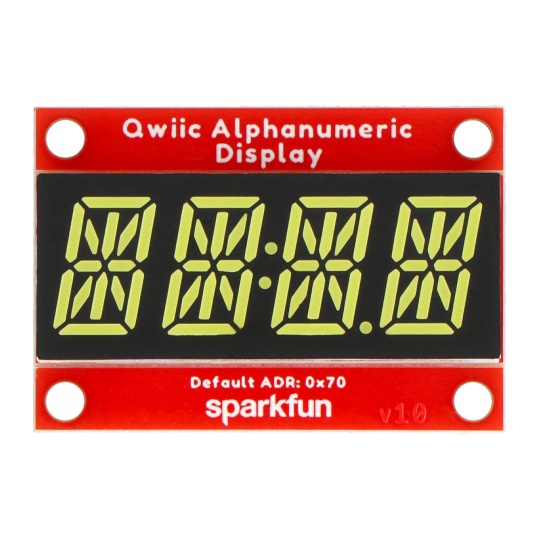

Алфавітно-цифровий дисплей SparkFun - SparkFun COM-18565.

Технічні характеристики буквено-цифрового дисплея SparkFun

• Тип дисплея: буквено-цифровий
• Мікросхема драйвера LED: VK16K33
• Робоча напруга: 3,3 В
• RC генератор: інтегрований
• Максимальна кількість сегментів дисплея: 128 шаблонів
• 16-ступінчаста схема затемнення
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу:
• за замовчуванням: 0x70
• налаштовано: 0x71, 0x72, 0x73
• Роз'єми підключення: стандарт Qwiic
• Чотири отвори для кріплення з відстанню: 35,6 x 22,7 мм
• Два додаткові монтажні отвори для настінного кріплення: відстань 25,4 мм
• Колір підсвічування сегмента: білий
• Розміри модуля: 40,6 x 27,9 мм
