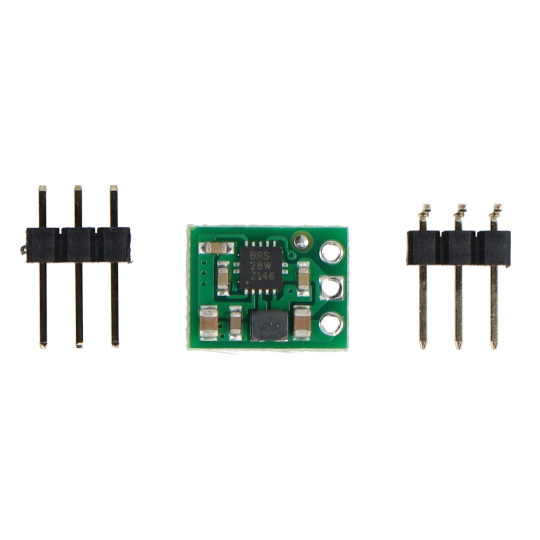

U1V10F3 - підвищувальний перетворювач 3.3V 1.2A - Pololu 2563

Опис продукту: U1V10F3 - підвищувальний перетворювач 3,3 В 1,2 А - Pololu 2563

Підвищувальний регулятор, який збільшує напругу з 0,5 до 5,5 В до постійних 3,3 В. Коли вхідна напруга перевищує 3,3 В, система автоматично перемикається на лінійний знижувальний регулятор. ККД перетворювача становить 70-90% залежно від вхідної напруги. Для захисту від перегріву модуль автоматично вимикається, коли його температура перевищує 140 °C. Ми також пропонуємо версію з вихідною напругою 5 В.

ККД та вихідний струм системи при вихідній напрузі 3,3 В.

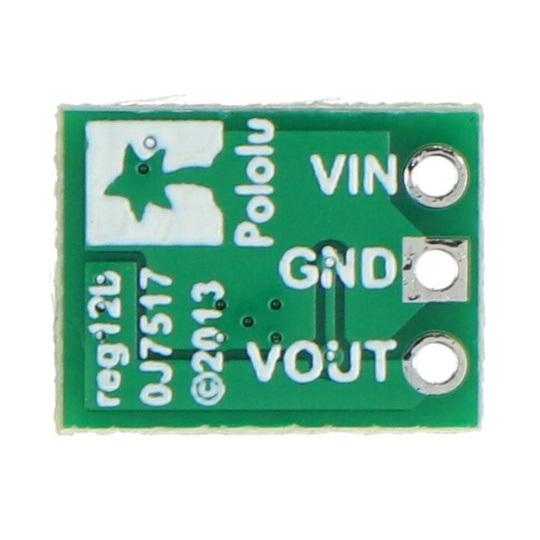

Виведення

Модуль має три контакти:

• VIN-код- вхідна напруга в діапазоні від 0,5 В до 5,5 В, зверніть увагу
• ЗЕМЛЯ- масовий потенціал
• ВИХІД- вихідна напруга

Роз’єми належним чином позначені на платі. Крок розводки 2,54 мм - популярні роз'єми золота шпилька, дозвольте встановити модуль контактна пластинаабопідключення за допомогою кабелі.

Ефективність системи

Ефективність визначається як відношення вихідної потужності до вхідної потужності (вихід)/(вхід). Це дуже важливий параметр при роботі з портативними пристроямиджерелаенергія (батареї та акумулятори), де важливий час роботи на одному циклі зарядки. ККД цієї імпульсної системи становить приблизно 70% - 90%. Вихідний струм залежить від вхідної напруги; детальна інформація наведена на графіку:

Небезпечні імпульси напруги

Під час підключення живлення до модуля можуть виникати небезпечні, короткі, високоамплітудні електричні імпульси (так звані піки), які можуть безповоротно пошкодити систему. Випробування Pololu показують, що для вхідної напруги вище 4,5 В піки можуть мати амплітуду, достатню для пошкодження модуля. Для захисту від цього небажаного явища рекомендується припаяти конденсатор ємністю щонайменше 33 мкФ якомога ближче до контактів живлення перетворювача.

Технічні характеристики перетворювача U1V10F3

• Вхідна напруга: від 0,5 В до 5,5 В
• Вихідна напруга: 3,3 В
• Максимальний вихідний струм: 1,2 А
• Вихідний струм: залежить від вхідної напруги - див. графік
• Точність вихідної напруги: 4%
• ККД системи: 70 - 90%
• Інтегрована система, яка вимикає перетворювачі, коли робоча температура занадто висока
• Розміри: 11,5 x 8,9 x 3 мм
• Вага (без роз'ємів): 0,5 г

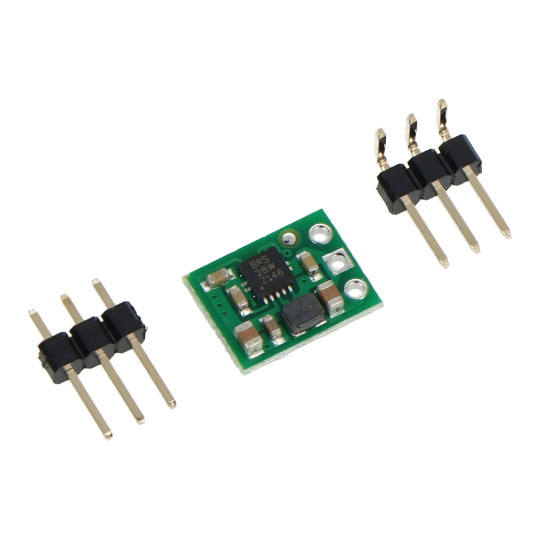

Мініатюрний перетворювач постійного струму/постійного струму для різних застосувань

Мініатюрний високоякісний перетворювач постійного струму (DC/DC) для підвищення напруги, марки Pololu, каталожний номер 2563. Невеликі розміри модуля та крок монтажних площадок 2,54 мм дозволяють використовувати перетворювач у деяких ситуаціях навіть замість регуляторів сімейства 78xx.

Споживання струму перетворювачем становить менше 1 мА, що дозволяє легко використовувати модуль у пристроях з живленням від батарейок. Вхідна напруга повинна бути від 0,5 В до 5,5 В, тоді як вихідна напруга встановлена на заводі на рівні 3,3 В. Максимальний струм споживання становить 1,2 А.

Для систем рекуперації енергії та радіомодулів

U1V10F3 - підвищувальний перетворювач напруги 3,3 В 1,2 А - Pololu 2563 ідеально підходить для пристроїв, що живляться від окремих літій-полімерних елементів, а також від одного, двох або трьох послідовних елементів типу AA або AAA.

Широкий діапазон вхідної напруги дозволяє ефективно використовувати низьковольтні джерела живлення з широким діапазоном напруги. Прикладами є різні типи систем рекуперації енергії (наприклад, сонячні панелі). Вихідна напруга 3,3 В дозволяє представленому підвищувальному перетворювачу безпосередньо живити різні радіомодулі (наприклад, ESP32 FiPy) та мікроконтролери (включаючи STM32).
