РК-дисплей IPS 1.69'' 240x280px - SPI - 262K - Waveshare 24382
829 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 434762768
Опис продукту: 1,69-дюймовий IPS РК-дисплей 240 x 280 пікселів - SPI - 262K - Waveshare 24382

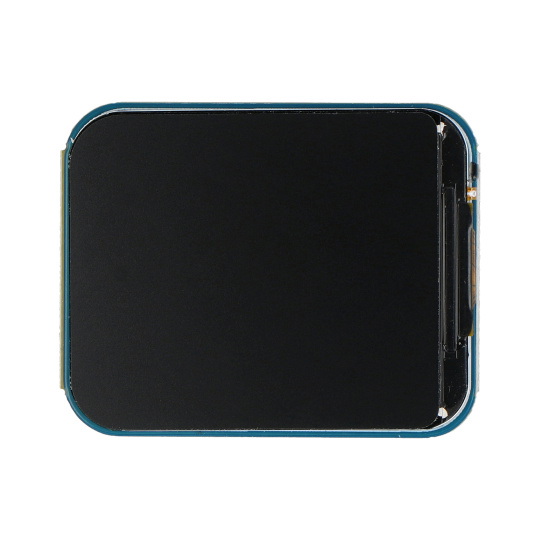

Кольоровий дисплейРК-дисплей IPSдіагональ1,69 дюймата роздільна здатність240 x 280 пікселів, виробництва Waveshare. Вбудований чіп драйвера дисплея — ST7789V2 — зв'язується з мікроконтролером або мінікомп'ютером через 4-контактний інтерфейс.СПІВін має можливість відображати262 тисячі кольорівта підтримує такі формати: RGB444 (12-бітний), RGB565 (16-бітний) та RGB666 (18-бітний). Напруга живлення становить 3,3 В або 5 В, а вбудований перетворювач логічних рівнів забезпечує коректну роботу з багатьма пристроями. Розміри дисплея становлять 27,9 x 32,6 мм, усі кути закруглені.
РК-дисплей IPS 1.69'' 240 x 280 пікселів - SPI - 262K - Waveshare 24382
Приклад підключення модуля дисплея до Raspberry Pi.
Підключення РК-дисплея

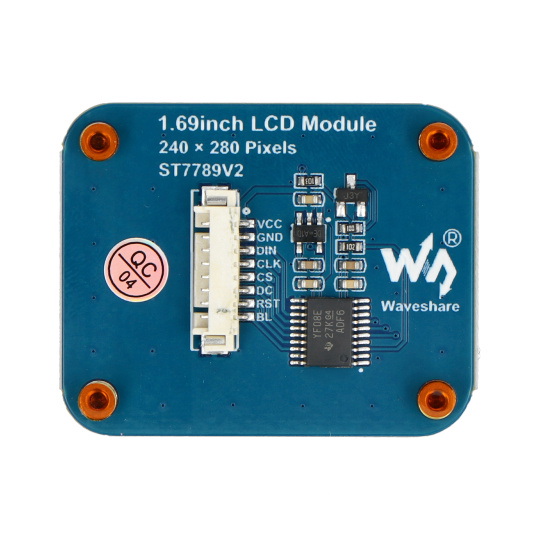

РК-дисплей має вбудовану систему керування -ST7789V2- використання популярного 4-контактного інтерфейсу для зв'язкуСПІЦе дозволяє керувати ним за допомогою багатьох популярних мікроконтролерів, включаючи Arduino, STM32, Raspberry Pi, ESP32 та інші. Дисплей потребує живлення.3,3 В або 5 В, що означає, що в більшості випадків немає потреби в додатковому джерелі живлення. Роз'єм JST GH1.25 надає нам доступ до таких контактів:
- VCC - напруга живлення 3,3 В / 5 В
- GND - системне заземлення
- Лінія передачі даних DIN - SPI
- CLK - лінія тактової частоти SPI
- CS - Вибір пристрою шини (вибір мікросхеми)
- DC - вибір даних/команди
- RST - скидання контакту
- BL - підсвічування дисплея
Технічні характеристики дисплея
- Напруга живлення: 3,3 В / 5 В
- Тип екрана: РК-дисплеї IPS
- Діагональ дисплея: 1,69 дюйма
- Вбудований чіп: ST7789V2
- Інтерфейс зв'язку: 4-контактний SPI
- Вбудований перетворювач логічних рівнів: TXB0108E
- Роздільна здатність: 240 x 280 пікселів
- Закруглені кути екрана
- Кількість відображених кольорів: 262 000
- Розміри дисплея: 27,97 x 32,63 мм
- Розміри модуля: 32,5 x 39 мм

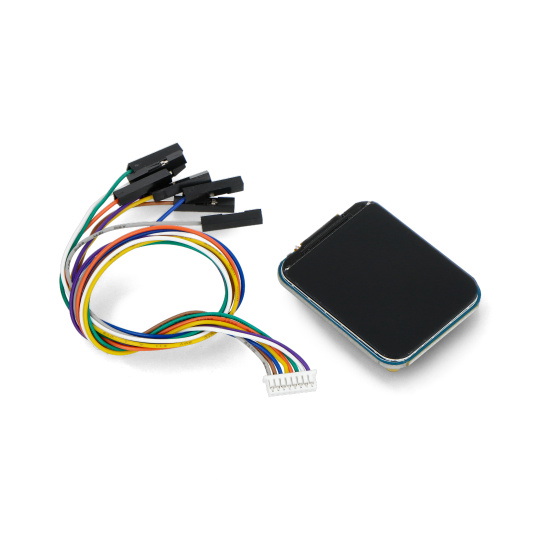

Вміст набору
- 1 x IPS РК-дисплей 1,69 дюйма, 240 x 280 пікселів, SPI, 262 тис. пікселів, Waveshare 24382
- 1 x з'єднувальний кабель JST GH1.25
| Користувальницькі характеристики | |
|---|---|
| Напруга живлення від | 3,3 В |
| Подавайте напругу на | 5,0 В |
| Сенсорний екран | Немає |
| Екран — діагональ | 1,69 '' |
| Екран — інтерфейс | СПІ |
| Екранний тип | РК-матриця IPS |
| Вага паковання | 0,02 кг |
| Висота паковання | 5 см |
| глибина паковання | 2 см |
| Ширина паковання | 7 см |
