FireBeetle ESP32-E - IoT WiFi, Bluetooth - з роз'ємами - DFRobot DFR0654-F

Опис продукту: FireBeetle ESP32-E - IoT WiFi, Bluetooth - з роз'ємами - DFRobot DFR0654-F

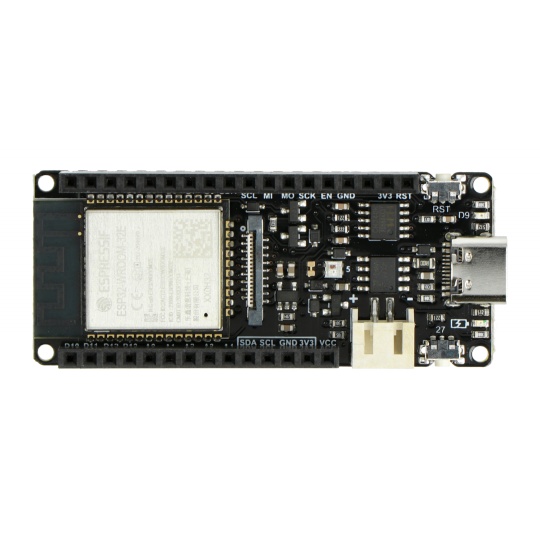

FireBeetle ESP32-Eявляє собою модуль з мікроконтролером, сумісний з модулями серії FireBeetle V2. Його можна програмувати за допомогою Arduino IDE. FireBeetle ESP32-E інтегрує модульДвоядерний ESP-WROOM-32, що підтримує зв'язок у режимах MCU, WiFi та Bluetooth. Мікроконтролер оснащений 4 МБ флеш-пам'яті та 520 КБ SRAM-пам'яті. Тактова частота процесора становить240 МГц.Плата також має роз'єм USB Type-C та роз'ємГДІ, що дозволяє підключити дисплей. Вбудовані RGB-світлодіоди показують робочий стан FireBeetle ESP32-E.

FireBeetle ESP32-E - IoT WiFi, Bluetooth - з роз'ємами.

Комплект включає розетки та штекери Goldpin з кроком 2,54 мм.

Огляд функцій

• Сумісний із серією продуктів FireBeetle V2 від DFRobot
• Програмовано за допомогою Arduino IDE
• Оснащений двоядерним процесором ESP32-E
• Роз'єм GDPI, що забезпечує зручне підключення дисплея

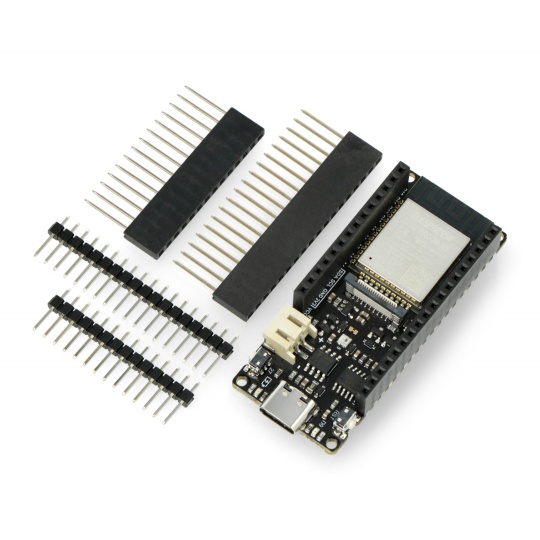

Вміст набору

• Плата FireBeetle ESP32-E з роз'ємами
• Пряма розетка 1x14 контактів - крок 2,54 мм
• Пряма розетка 1x18 контактів - крок 2,54 мм
• Штекер Goldpin 1x14 контактів - крок 2,54 мм
• Штекер Goldpin 1x18 контактів - крок 2,54 мм

Розпіновка термопасту FireBeetle ESP32-E

• ЗЕМЛЯ- маса системи
• Віртуальний кредитний центр (VCC)- Контакт живлення 5 В
• 3V3- Контакт живлення 3,3 В
• РСТ- PIN-код СКИДАННЯ
• EN- Вивід керування регулятором 3,3 В
• GPIO
  • D2 - D13 - штифти загального призначення
  • A0 до A4 – аналогові вхідні контакти
• Адвентистська церковна ієрархія- Вивід лінії передачі даних інтерфейсу I2C
• СКЛ- Вивід лінії тактової частоти інтерфейсу I2C
• СКК/МОСІ/МІСО- Виводи інтерфейсу SPI

Опис контактів модуля.

Технічні характеристики FireBeetle

• Макет: ESP-WROOM-32
• Процесор:
  • Двоядерний Tensilica LX6
  • Тактова частота: 240 МГц
  • Флеш-пам'ять: 4 МБ
  • SRAM-пам'ять: 520 кБ
• Стандарт Wi-Fi: 802.11 b/g/n/d/e/i/k/r
• Підтримуваний діапазон частот: від 2,4 ГГц до 2,5 ГГц
• Протокол Bluetooth: сумісний зі стандартами Bluetooth v4.2 BR/EDR та BLE
• Роз'єм: USB Type-C
• Підтримується зарядка через USB
• Перетворювач USB на UART: CH340K
• Напруга живлення: 3,3 В / 5 В
• Споживана потужність: 10 мкА
• Виходи:
  • аналогові виводи - 5 шт.
  • цифрові піни - 10 шт.
  • UART - 1 шт.
  • I2C - 1 шт.
  • СПІ - 1 шт.
  • ГДІ - 1 шт.
• Сигналізація: вбудовані RGB-світлодіоди
• Роз'єми, сумісні з серією FireBeetle V2
• Діапазон робочих температур: від -40°C до 85°C
• Діаметр монтажного отвору: 2 мм
• Розміри плати: 25,4 мм x 60 мм
• Вага: 23 г
