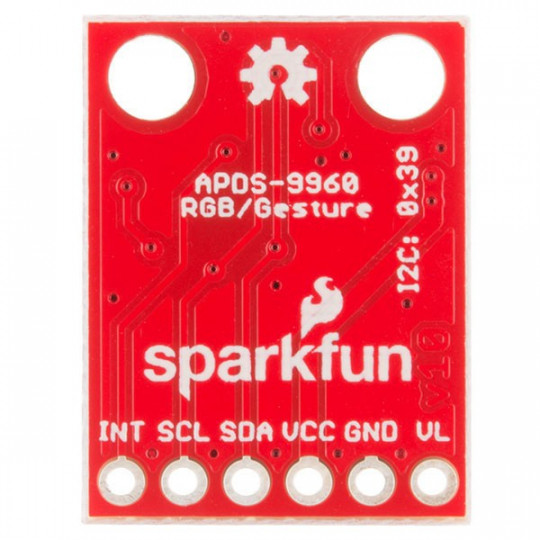

APDS-9960 Датчик RGB і детектор жестів 3,3 В I2C - SparkFun SEN-12787

Опис продукту: APDS-9960 RGB-сенсор та детектор жестів 3.3V I2C - SparkFun

Модуль, який вимірює інтенсивність навколишнього освітлення, визначає близькість об'єктів та розпізнає жести рукою. Цей датчик дозволяє керувати пристроями помахом руки. Система працює від напруги 3,3 В та з'єднується через I2C. Використаний датчикAPDS-9960 можна знайти у смартфоні Samsung Galaxy S5, це один із найцікавіших пристроїв цього типу на ринку.Датчик працює з напругою 3,3 В, для підключення його до модуля, що працює на 5 В, потрібно використовувати перетворювач напруги.

APDS-9960 RGB-сенсор та детектор жестів 3.3V I2C - SparkFun.

Технічні характеристики RGB-сенсора та детектора жестів APDS-9960 3.3V I2C - SparkFun

• Напруга живлення: від 2,4 В до 3,6 В
• Діапазон вимірювання: від 10 до 20 см
• Зв'язок: шина I2C (адреса: 0x39)
• Роз'єми: отвори для штифтових планок Goldpin - крок 2,54 мм (не входять до комплекту, продаються окремо)
• Два монтажні отвори діаметром 3 мм
• Розміри модуля: 21 x 16 мм

Щоб отримати інформацію про споживання струму, точність та роздільну здатність, зверніться до документації до датчика.

З’єднання

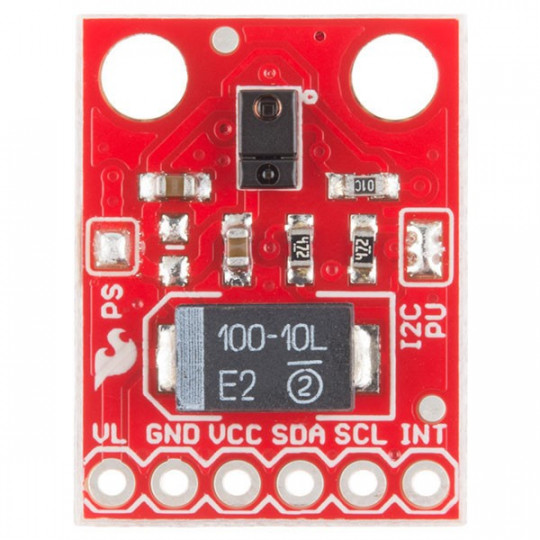

Модуль має п'ять отворів для роз'ємів Goldpin з кроком 2,54 мм (не входять до комплекту, продаються окремо). Усі контакти позначені на платі. Для полегшення підключення виробник включив підтягуючі резистори (4,7 кОм) до ліній шини I2C. Компоненти можна від'єднати, розрізавши з'єднання між контактними майданчиками перемички I2C PV.
