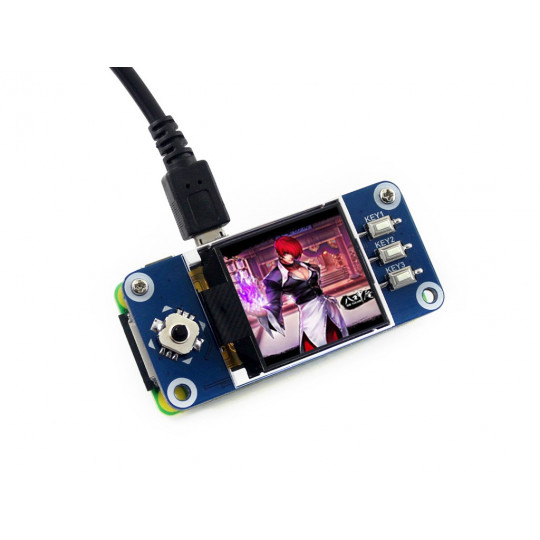

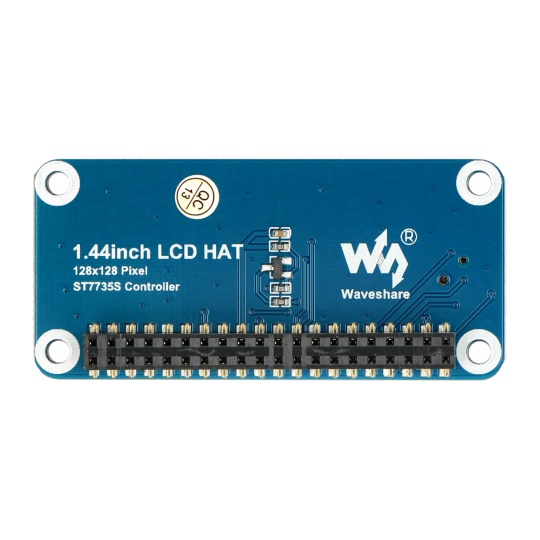

TFT РК-екран 1.44'' 128x128px SPI - Шапка для Raspberry Pi 4/3+/3/2/Zero - Waveshare 13891
995 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 156149714
Опис продукту: TFT РК-екран 1.44'' 128x128px SPI - Hat для Raspberry Pi 4/3+/3/2/Zero - Waveshare 13891
Шилд для Raspberry Pi з 1,44-дюймовим RGB LCD TFT дисплеєм з роздільною здатністю 128 x 128 пікселів. Екран базується на контролері ST7735S та взаємодіє через шину SPI. Плата також містить джойстик та три кнопки. Дисплей ідеально підходить для відображення зображень та тексту, але відображення плавної анімації та відео неможливе.
Основні характеристики
- Стандартне GPIO-з'єднання з Raspberry Pi 4 / 3+ / 3 / 2 / Zero / Zero W
- Плата включає: 1 джойстик (5-позиційний), 3 кнопки
У продаж входить накладка з дисплеєм, мінікомп'ютер Raspberry Pi можна придбати окремо.
Виведення
Шилд має інтерфейс SPI, на платі також є три кнопки та джойстик.
Виробник надає драйвери та короткий покроковий посібник у форматі GIF. |
Специфікація
- Драйвер: ST7735S ()
- Інтерфейс: SPI
- Колір дисплея: RGB, 65K
- Роздільна здатність: 128 x 128 пікселів
- Напруга живлення: 3,3 В
- Підсвічування: LED
- Розміри: 65 x 30,2 мм
| Символ | Pin Raspberry Pi | Опис |
|---|---|---|
| КЛЮЧ 1 | П21 | Кнопка 1 / GPIO. |
| КЛЮЧ 2 | П20 | Кнопка 2 / GPIO. |
| КЛЮЧ 3 | П16 | Кнопка 3 / GPIO. |
| Джойстик угору | П6 | Джойстик вгору. |
| Джойстик вниз | П19 | Джойстик вниз. |
| Джойстик лівий | П5 | Джойстик ліворуч. |
| Джойстик праворуч | П26 | Джойстик праворуч. |
| Натисніть джойстиком | П13 | Кнопка джойстика. |
| SCLK | P11 / SCLK | Лінія тактової частоти SPI. |
| МОСІ | P10 / МОСІ | Лінія передачі даних SPI. |
| Округ Колумбія | П25 | Вибір даних/команди (високий для даних, низький для команд). |
| КС | P8 / CE0 | Вибір чіпа,активується низьким станом. |
| РСТ | П27 | Скидання системи, активовано низьким станом. |
| БЛ | П24 | Підсвічування. |

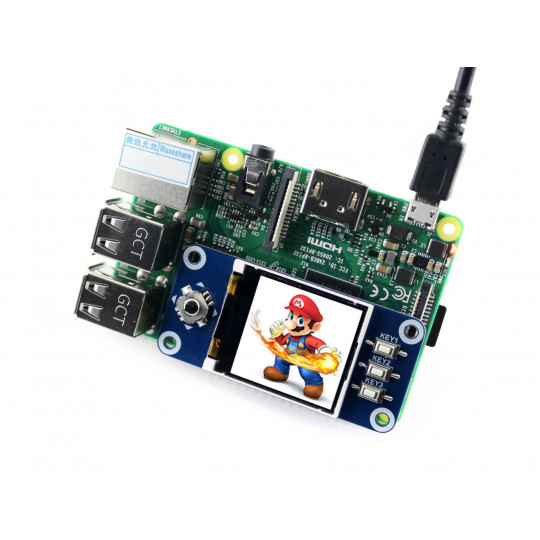

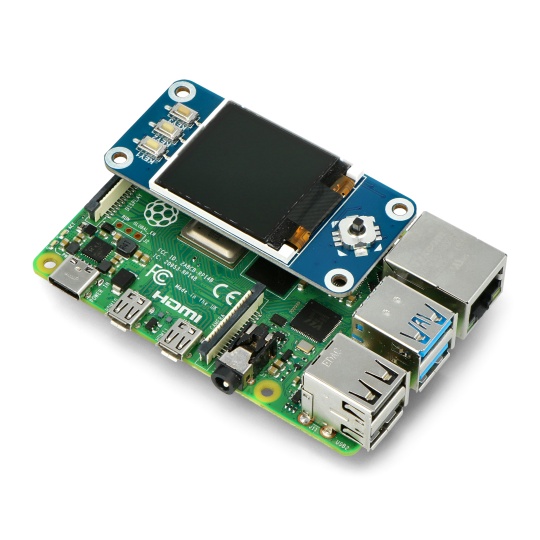

Мініатюрний дисплей-накладка для Raspberry Pi
Пропонований нами продукт – це мініатюрний модуль розширення, призначений для роботи з одноплатними мінікомп'ютерами Raspberry Pi версій 4/3+/3/2 та Zero.
TFT РК-екран 1.44'' 128x128px SPI - Шапка для Raspberry Pi 4/3+/3/2/Zero - Waveshare 13891Він базується на інтегрованому графічному контролері типу ST7735S, який може працювати за допомогою готових бібліотек, що надаються виробником плати.
Приклади застосувань
Маючи у своєму розпорядженні представленіСенсорний екран Raspberry Piі плати Raspberry Pi Zero, ви можете спробувати зібрати невелику ігрову консоль, використовуючи вбудований мініатюрний джойстик і три функціональні кнопки, розташовані на протилежному краю плати.
Екран Waveshare 13891 - РК-дисплей TFT 1.44'' 128x128px SPI - Шапка для Raspberry Pi 4/3+/3/2/НульВін також ідеально підходить як основа для створення невеликого портативного пристрою з різноманітними корисними функціями. У такому випадку варто розглянути можливість розширення системи за допомогою підсистеми живлення з невеликим акумулятором або акумуляторним блоком – всі необхідні модулі ви знайдете в магазині Botland.
| Користувальницькі характеристики | |
|---|---|
| Розділений екран | 128 x 128 пікселів |
| Сенсорний екран | Немає |
| Тест | 3 |
| Екран — діагональ | 1,44 '' |
| Екран — інтерфейс | СПІ |
| Екранний тип | ЖК-ТФТ |
| Вага паковання | 0,021 кг |
| Висота паковання | 2,1 см |
| глибина паковання | 7 см |
| Ширина паковання | 5 см |
