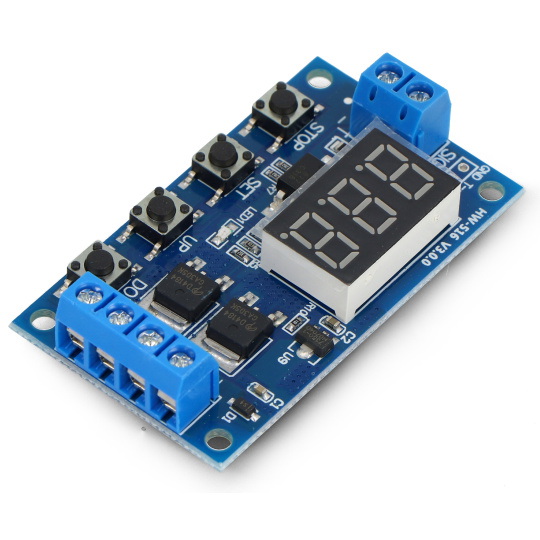

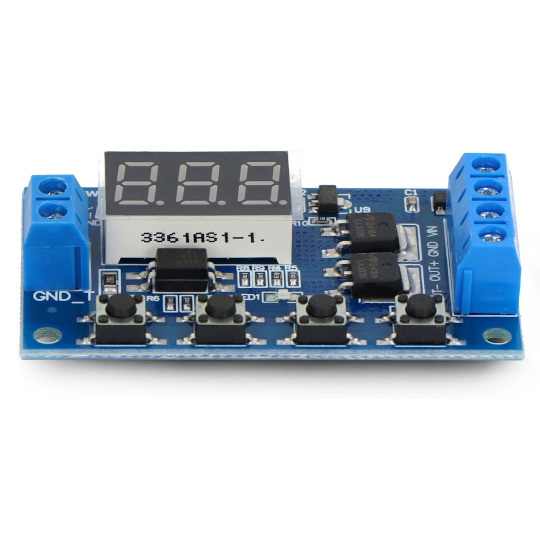

Транзисторний перемикач з регульованою затримкою - 15A/30V

Опис продукту: Транзисторний перемикач з регульованою затримкою - 15A / 30V

Модуль, оснащений транзисторамиД4184живиться від напругивід 5 В до 30 ВСистема дозволяєкерування виконавчими механізмамивикористовуючи порти мікроконтролера або будь-який комплект розробки. Реле оснащене схемою затримки, що працює в діапазонівід 0,1 сек до 999 хвщо дозволяє затримку ввімкнення/вимкнення, циклічну роботу та роботу з утриманням.

Технічні характеристики транзисторного перемикача

• Напруга живлення VCC: від 5 В до 30 В
• Вхідна напруга тригера: від 3 В до 24 В
• МОН-транзистор D4184
• 4 функціональні кнопки
• Гвинтові з'єднання
• Розміри плати 60 x 34 x 12 мм

Режими роботи модуля

• П1.1: активується сигналом тригера, вимикається після закінчення часу OP. Повторне подання сигналу не має ефекту.
• П1.2: Запускається сигналом тригера, вимикається після закінчення часу OP. Повторна подача сигналу запускає зворотний відлік з початку.
• П1.3: активується сигналом тригера, вимикається після закінчення часу OP. Повторна подача сигналу негайно вимикає реле.
• П-2: активується сигналом тригера із затримкою CL. Вимикається після закінчення часу OP.
• П3.1: активується сигналом тригера, вимикається після часу OP. Потім знову вмикається після часу затримки CL. Кількість циклів встановлюється параметром LOP.
• П3.2: запуск без сигналу тригера, вимикається після часу OP. Потім знову вмикається після часу затримки CL. Кількість циклів встановлюється параметром LOP.
• П-4: функція утримання. Реле спрацьовує при утриманні тригерного сигналу. Після відключення він вимикається через час, встановлений у параметрі OP.

Конфігурація пристрою

• Після увімкнення живлення утримуйте кнопку SET протягом 2 секунд. Після її відпускання можна вибрати режим роботи.від P1.1 до P-4ґудзикиВГОРУ і ВНИЗ.
• Режим вибирається коротким натисканням кнопкиНАБІР
• Потім встановлюємо параметри затримки:
• OP: час увімкнення
• CL: час вимкнення
• LOP: кількість циклів
• Будучи кнопкою режиму налаштування часуСТІЙдозволяє вибрати одиницю вимірювання. Зверніть увагу на крапку на дисплеї:
• XXX.: крапка в останній позиції, діапазон від 1 с до 999 с
• XX.X: крапка на передостанньому місці, діапазон від 0,1 с до 99,9 с
• X.X.X.три крапки, діапазон від 1 хв до 999 хв
• Після встановлення параметрів, утримуйте кнопкуНАБІРпротягом 2 секунд. Назва режиму блиматиме, а потім екран повернеться до початкового стану та відобразить 000.
• Натискання кнопки STOP на головному екрані може остаточно вимкнути реле. У ввімкненому стані воно працює відповідно до встановленого режиму.
• Тривале натискання кнопки STOP дозволяє перевести пристрій у режим сну:
• КП: режим сну, після 5 хвилин без натискання дисплей вимикається, реле працює нормально
• Від: звичайний режим, дисплей завжди увімкнений

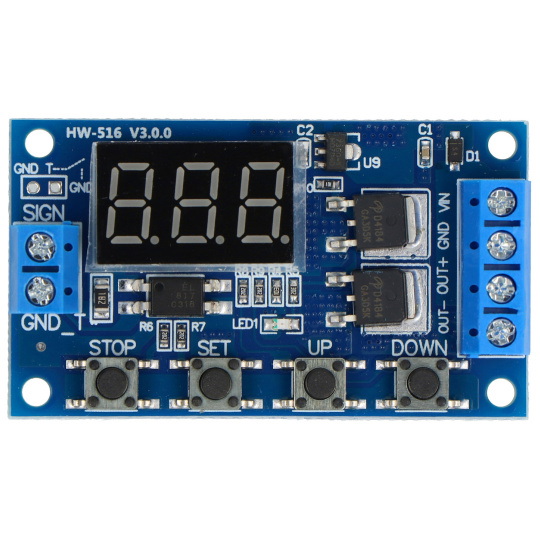

Опис підключення та розпіновки

Модуль має сім контактів, описаних у таблиці нижче:
