RGB світлодіодна стрічка WS2812 5050 x 8 діодів - 53 мм

Опис продукту: Світлодіодна стрічка RGB WS2812 5050 x 8 діодів - 53 мм

Ця стрічка складається з восьми індивідуально адресованих RGB-світлодіодів з інтегрованим контролером. Для роботи модуля потрібен лише один контакт мікроконтролера, такого як Arduino. Світлодіоди рівномірно розташовані вздовж стрічки довжиною 53 мм. Кожен світлодіод споживає до 20 мА, що в цьому випадку дає загальний струм приблизно 160 мА. Стрічка може живитися напругою від 4 В до 7 В.

Використаний протокол зв'язку дозволяє послідовне з'єднання діодів. Наступний ланцюг слід підключити до вихідного роз'єму, з'єднавши 4-7VDC, GND та DOUT з DIN відповідно. Виробник зазначає, що використання понад 500 діодів може не забезпечити достатньо оперативної пам'яті в Arduino Uno.

Підключення світлодіодної стрічки

Наша пропозиція також включає інші модулі з діодами WS2812.

Технічні характеристики світлодіодної стрічки WS2812 RGB

• Напруга живлення: від 4 до 7 В
• Споживання струму: приблизно 20 мА для одного діода
• Використані діоди: RGB LED WS2812 (документація)
• Кількість діодів: 8
• Розміри смужки: 53 x 10 мм

Світлодіодний модуль RGB 8 x WS2812

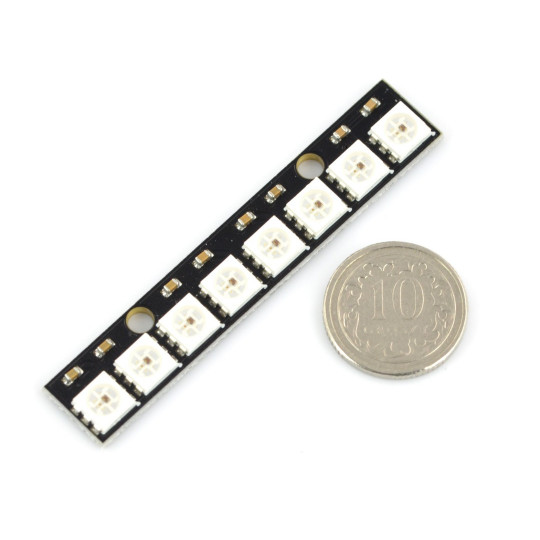

Невелика RGB-світлодіодна стрічка на базі популярних цифрових адресних діодів WS2812. Модуль складається з восьми діодів типорозміру 5050 – загальна довжина друкованої плати становить 53 мм, а ширина – 10 мм.

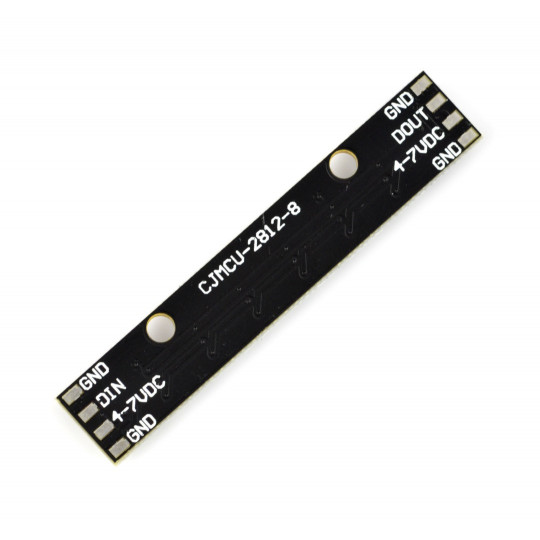

Світлодіодна стрічка WS2812 RGB 5050 x 8 діодів – 53 мм може живитися напругою від 4 до 7 В. Під час роботи вона споживає максимум 160 мА струму – точне значення залежить від кількості ввімкнених діодів та яскравості їх окремих структур. Окрім паяльних площадок, що використовуються для підключення блоку живлення, модуль має дві цифрові лінії: DIN (вхід команд для підключення до процесора) та DOUT (використовується для підключення лінії DIN наступного модуля – для створення так званої структури).ромашка ланцюг).

Адресовані світлодіоди та Arduino

Величезною перевагою адресних світлодіодних модулів є можливість керувати не лише окремими компонентами, але й великими матрицями, використовуючи лише один або два виводи мікроконтролера. Тому спрощення конструкції контролера є безцінним – фактично, для реалізації справді складних візуальних ефектів RGB достатньо одного мікроконтролера.

Величезна популярність серії адресованих світлодіодів WS2812 навіть призвела до створення спеціальної бібліотеки для Arduino, що неймовірно спрощує генерацію кольорів з 24-бітної палітри. Вихідний код бібліотеки Adafruit NeoPixel разом із наочними прикладами її використання можна знайти на GitHub.

RGB світлодіодна стрічка WS2812 5050 x 8 діодів - 53 мм

Продукт являє собою світлодіодну стрічку RGB, що складається з восьми окремо адресованих світлодіодів. Завдяки складній системі, призначеній для керування кожним світлодіодом окремо, для цієї мети потрібен лише один вихід мікроконтролера.

Пристрій має довжину 53 міліметри, ширину 10 мм і чудово адаптований для роботи, наприклад, з мінікомп'ютером Arduino.

Світлодіодний RGB 5050

Світлодіоди розташовані рівномірно один від одного, і кожен з них споживає струм не більше 20 мА. Вся стрічка може живитися напругою від 4 до 7 В.

Щільне розташування восьми світлодіодів дозволяє всій стрічці випромінювати велику кількість світла. Можливість контролювати параметри освітлення кожного світлодіода дозволяє досягати дуже привабливих ефектів шляхом програмування пристрою. Підключення кількох стрічок також дуже практичне – у цьому випадку потрібно лише пам’ятати про вибір відповідного джерела живлення.
