Опис продукту: Модуль флеш-пам'яті - QSPI DIP - W25Q16JVSSIQ - 16 Мб / 2 Мб - Adafruit 5632

Модуль пам'ятіФлеш W25Q16JVSSIQз місткістю16 МБ / 2 МБвироблено компанієюАдафрутМоже працювати з платами, що живляться від напруги 3,3 В, та використовує інтерфейсQSPIдля зв'язку з ними. Компактні розміри та форма адаптера дозволяють швидко адаптуватися до існуючого прототипу. Модуль флеш-пам'яті використовується як додаткова зовнішня пам'ять під час реалізації проектів, що потребують зберігання більших обсягів даних, наприклад, зображень для роботи дисплея або аудіокліпів.

Модуль флеш-пам'яті - QSPI DIP - W25Q16JVSSIQ - 16 Мб / 2 Мб - Adafruit 5632.

Схема підключення модуля з роз'ємом Feather M4 та контактною платою (не входить до комплекту, продається окремо).

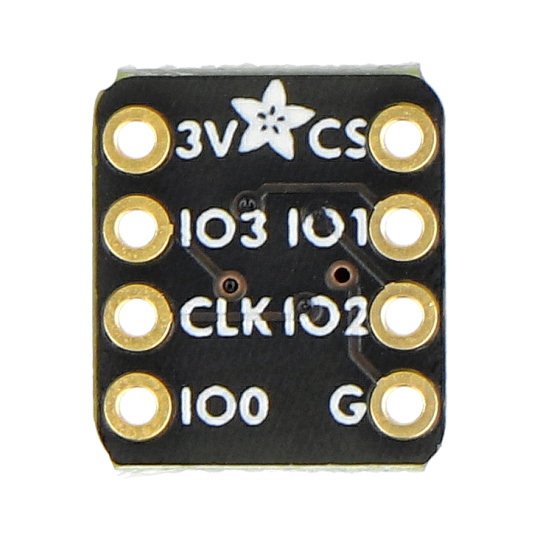

Опис розпіновки та схема підключення

Дошка має штифти у форміпаяльні площадки, до якого слід припаяти роз'єм із золотими контактами, що входить до комплекту. Модуль також можна підключити за допомогою макетної плати та відповідних проводів – паяння не потрібне. Окремі контакти слід з'єднувати відповідно до таких співвідношень:

• 3V3 - контакт живлення 3.3V
• G (GND) - системне заземлення
• IO0 - лінія виходу даних шини SPI
• IO1 - лінія вхідних даних шини SPI
• SCK - лінія тактової частоти шини SPI
• CS - Вибір мікросхеми для SPI

Технічні характеристики модуля

• Тип: модуль пам'яті
• Тип пам'яті: флеш-пам'ять
• Місткість: 16 Мб / 2 Мб
• Вбудований чіп: W25Q16JVSSIQ
• Інтерфейс зв'язку: QSPI
• Напруга живлення: 3,3 В
• Розміри плати: 11,2 x 10,1 x 3,5 мм

Вміст набору

• Модуль флеш-пам'яті - QSPI DIP - W25Q16JVSSIQ - 16 МБ / 2 МБ - 1 штука
• Смужка Goldpin - растр 2,54 мм - 1 штука

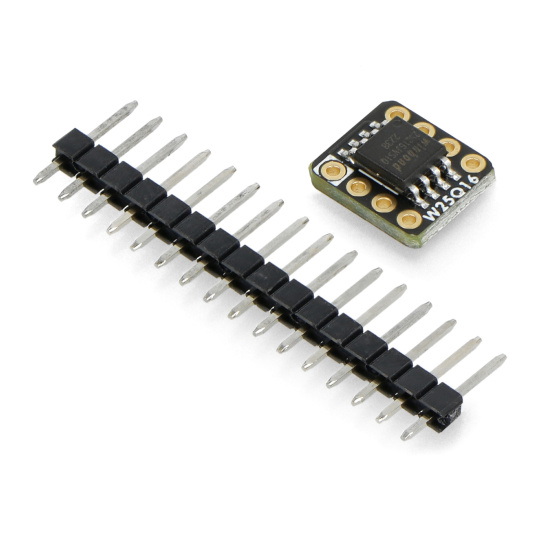

Елементи, що входять до комплекту.
