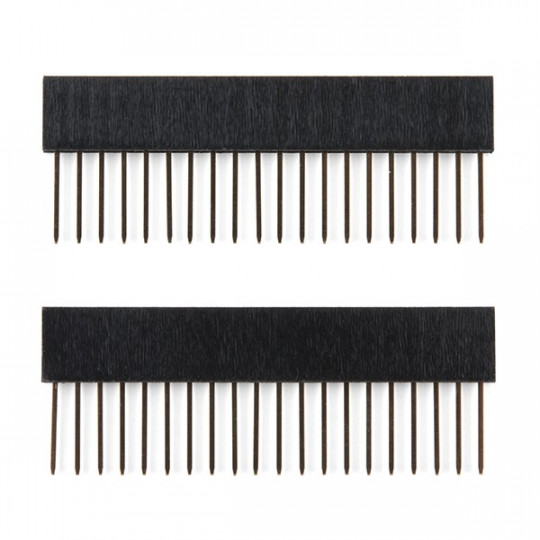

Комплект роз'ємів для ESP32 Thing - 2x 1x20 растровий 2.54 мм - SparkFun PRT-14311

Опис продукту: Комплект роз'ємів для ESP32 Thing - 2x 1x20 крок 2,54 мм - SparkFun PRT-14311

20-контактнийРоз'єм, сумісний з розпіновкою ESP32 Thing та ESP32 Power Control Shield з подовженими контактами10,5 мм, крок розпіновки 2,54 мм. Комплект містить дві колодки по 1 x 20 контактів.

Технічні характеристики комплекту

• Тип: жіноча смужка
• Кількість контактів: 1x20
• Стандарт штифта: подовжений
• Довжина дроту: 10,5 мм
• Крок: 2,54 мм
• Кількість смужок у наборі: 2 шт.

Комплект роз'ємів для ESP32 Thing - 2x 1x20 растровий 2,54 мм - SparkFun PRT-14311.

Прохідні роз'єми, сумісні з оціночною платою SparkFun

Набір роз'ємів ESP32 Thing - 2x 1x20 з кроком 2,54 мм (SparkFun PRT-14311) дозволяє підключати плату до щита керування живленням ESP32 Thing та багатьох інших модулів одночасно. Конструкція з подовженими контактами забезпечує доступ до всіх ліній живлення та GPIO модуля. Після припаювання роз'ємів до отворів по краях модуля ESP32 Thing, з одного боку плати ви знайдете роз'єми типу "мама" з золотими контактами, а з іншого - "тато".

Розетки для штифтів Goldpin– найважливіша інформація

Роз'єми Goldpin належать до групи растрових роз'ємів – тих, у яких контакти розташовані в один або два ряди, зберігаючи постійну відстань між сусідніми контактами. Ця відстань називається растром, і у випадку класичних Goldpin він становить 2,54 мм (або 100 міл), хоча також доступні версії з растром 2,00 мм та 1,27 мм.

Роз'єми Goldpin бувають двох різновидів: чоловічі та жіночі. Роз'єми Goldpin складаються з виступаючих контактів, зазвичай із позолоченою поверхнею (звідси й назва «goldpin»). З іншого боку, жіночі роз'єми мають пластикові корпуси з низкою отворів, всередині яких знаходяться підпружинені контактні пластини. Крім того, існують прямі роз'єми (встановлені перпендикулярно до поверхні друкованої плати) та кутові роз'єми (контакти виходять з отворів на друкованій платі перпендикулярно до плати, а потім згинаються під кутом 90 градусів).

Неймовірною перевагою роз'ємів Goldpin є їхня універсальність – їх можна використовувати для з'єднання двох плат у вигляді так званого «сендвіча» (одна над іншою, як Arduino Shields), або для з'єднання проводів, закінчених штекерами BLS.
