L293D - двоканальний контролер двигуна 36V/0.6A - 5 шт.
323 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 3776702986
Опис продукту: L293D - двоканальний контролер двигуна 36 В / 0,6 А - 5 шт.

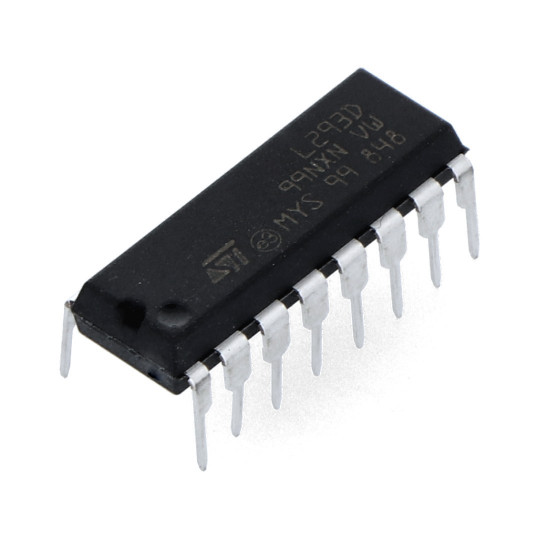

Двоканальний контролер двигуна. Напруга живлення до 36 В. Середній струм на канал 600 мА (до 1,2 А пікового значення). Корпус: DIP 16 (наскрізний). Комплект містить 5 мікросхем.
L293D - драйвер двигуна постійного струму
Ми пропонуємо високоякісні драйвери двигунів постійного струму. Ці двоканальні інтегральні схеми розроблені для використання з напругою до 36 В та струмами до 0,6 А на канал (з піковим струмом до 1,2 А на канал). Схема розміщена у стандартному DIP-корпусі. Роз'єм (продається окремо) може бути особливо корисним для студентів, оскільки дозволяє легко підключати та відключати компоненти без необхідності паяння.

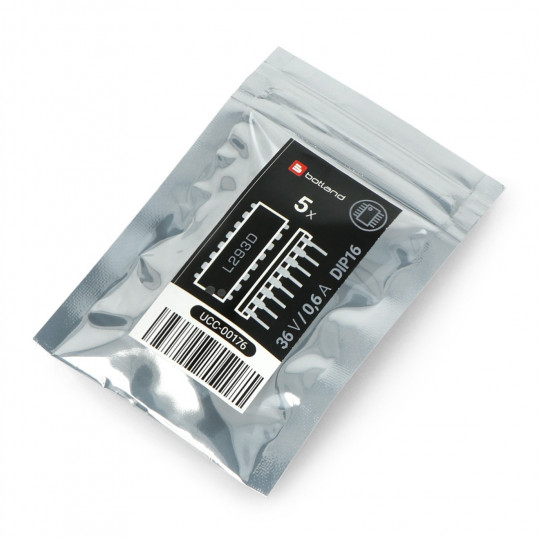

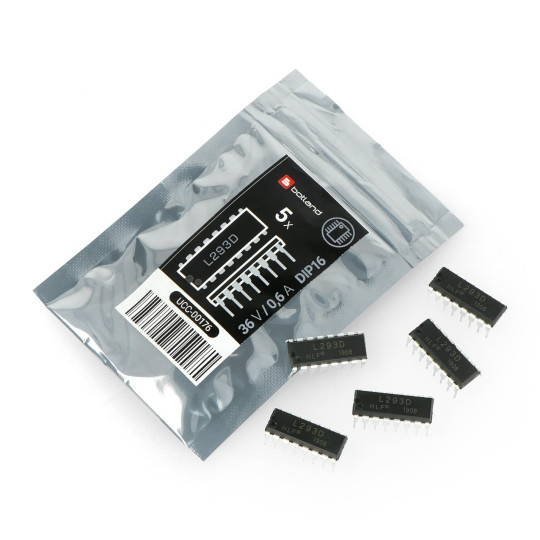

Товари продаються упаковками по 5 штук.
L293D - двоканальний контролер двигуна 36 В / 0,6 А - 5 шт.
Відео, що описує роботу драйвера двигуна постійного струму H-подібного моста.
H-міст найвищої якості
Цей компонент виробляється відомою світовою компанією SGS Thomson Microelectronics (французько-італійського походження). Ви отримаєте п'ять таких пристроїв в одному комплекті. Цей тип контролера відомий серед інженерів-електронників як "H-міст" і найчастіше використовується для керування мобільними роботами. Ця система широко відома тим, хто працює в робототехнічній та електронній промисловості, оскільки вона існує на ринку вже багато років і довела свою ефективність у численних проектах. Тому легко знайти численні навчальні матеріали та посібники з її використанням. Вона ідеально підходить для керування простим мобільним роботом (два канали для окремого керування швидкістю двох коліс) або іншими пристроями на базі електродвигунів. Варто зазначити, що пристрій має вбудовані захисні діоди, які запобігають небезпечним коротким замиканням, навіть якщо окремі контакти неправильно підключені. Ці діоди пропускають електричний струм лише у заданому напрямку.
Двоканальний H-міст 2x 0,6 A / 36 V
L293D — одна з найпопулярніших інтегральних схем H-мосту, що використовується як у саморобних, так і в комерційних контролерах двигунів. Вона пропонує вихідний струм 0,6 А/канал і може працювати від напруги живлення до 36 В.
Система керується через чотири спрямовані входи (INPUT 1..4) та два активаційні входи (ENABLE 1 та 2). Частота керуючих сигналів (при використанні ШІМ-модуляції) не повинна перевищувати 5 кГц.
Технічні характеристики продукту: L293D - Двоканальний драйвер двигуна 36 В/0,6 А
Кількість каналів: 2
- Максимальна напруга живлення двигуна: 36 В
- Середній струм каналу: 0,6 А
- Піковий струм на канал: 1,2 А
- Випадок:DIP 16 (наскрізний отвір)
- Вбудовані захисні діоди
Детальна інформація доступна в документації. Ми також пропонуємо розетки, що полегшують складання схем у корпусах з наскрізним отвором.

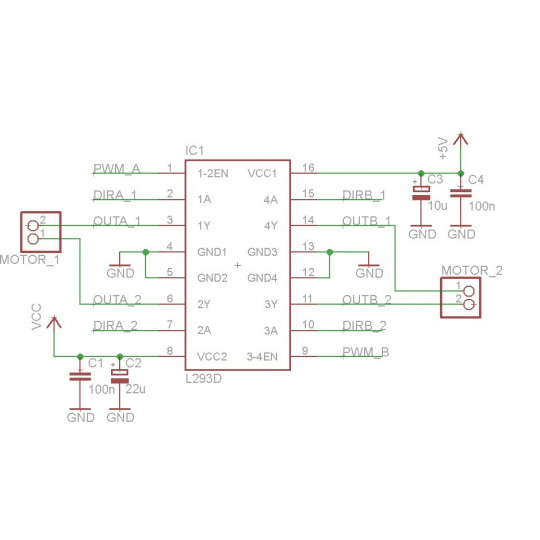

Приклад схеми з'єднання мосту.

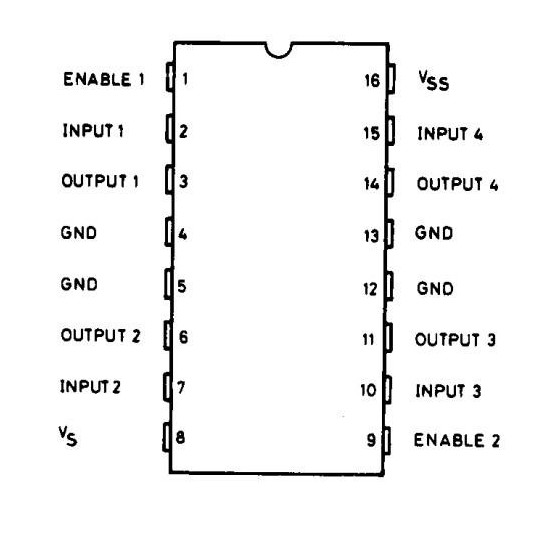

Виведення
- OUTPUT1, OUPUT2 - Виходи першого каналу
- OUTPUT3, OUPUT4 - Виходи другого каналу
- УВІМК. 1 - ШІМ першого каналу
- УВІМК. 2 - ШІМ другого каналу
- INPUT1, INPUT2 - напрямок першого каналу
- INPUT3, INPUT4 - напрямок другого каналу
- НАПРУГА ЖИВЛЕННЯ ЛОГІЧНОЇ ЧАСТИНИ Vss - джерело живлення логічної частини
- НАПРУГА ЖИВЛЕННЯ Vs - джерело живлення для двигунів
Використовуйте документацію
Перед використанням компонента ознайомтеся з технічною документацією, що додається. Усередині ви знайдете детальний опис пристрою, точні розміри, марковані контакти, а також поточні характеристики та обмеження. Тільки використовуючи цю інформацію, ви зможете правильно інтегрувати пристрій у свій проект та повною мірою використовувати його можливості.
L293D – незамінний елемент у майстерні кожного ентузіаста робототехніки
H-подібний міст — це класична топологія схеми, що використовується для біполярного керування навантаженнями (наприклад, двигунами, електромагнітами тощо) у системах, що живляться від асиметричної напруги. Він дозволяє змінювати полярність напруги на керованому елементі шляхом одночасного ввімкнення відповідної пари вихідних транзисторів, розташованих по діагоналі поперек мосту. Більш детальну інформацію можна знайти в технічному описі схеми (Технічний опис L293D).
L293D - двоканальний контролер двигуна 36V/0.6A - 5 шт.є чудовою пропозицією для ентузіастів робототехніки, моделістів та інженерів-електроніків, які працюють над створенням точних механізмів, що приводяться в рух двигунами постійного струму та малої потужності кроковими двигунами.
| Основні атрибути | |
|---|---|
| Виробник | Thomson |
| Тип | Контролер |
| Користувальницькі характеристики | |
| Кількість каналів | 2 |
| Напруга живлення від | 4,5 В |
| Подавайте напругу на | 36 В |
| Поточна ефективність | 0,6 А |
| Тест | 3 |
| Вага паковання | 0,002 кг |
| Висота паковання | 6,5 см |
| глибина паковання | 1,7 см |
| Ширина паковання | 4,3 см |
- Ціна: 323 ₴
