QT Py RP2040 - плата з мікроконтролером RP2040 - USB - STEMMA QT - Adafruit 4900

Опис продукту: QT Py RP2040 - плата з мікроконтролером RP2040 - USB - STEMMA QT - Adafruit 4900

QT Py RP2040 – це плата, оснащена мікроконтролером RP2040. Цей продукт Adafruit оснащений чіпом, який маєдва ядра ARM Cortex M0+працює на частоті 125 МГц (з джерелом живлення 3,3 В),264 кБ SRAM, 8 МБ флеш-пам'яті (через зовнішній чіп QSPI FLASH). Також має роз'єми STEMMA QT та роз'єм USB Type-C.

Платформа підтримує популярні мови програмуванняМікроПітон, ЦиркульнийПітоніC/C++, які можна завантажити в пам'ять через USB за допомогою вбудованого завантажувача UF2 або зовнішнього програматора через інтерфейс SWD. Feather RP2040 має червоний світлодіод та один RGB-світлодіод Neopixel, які можна запрограмувати за допомогою CircuitPython.

Компактний розмір дозволяє використовувати його нестандартно.

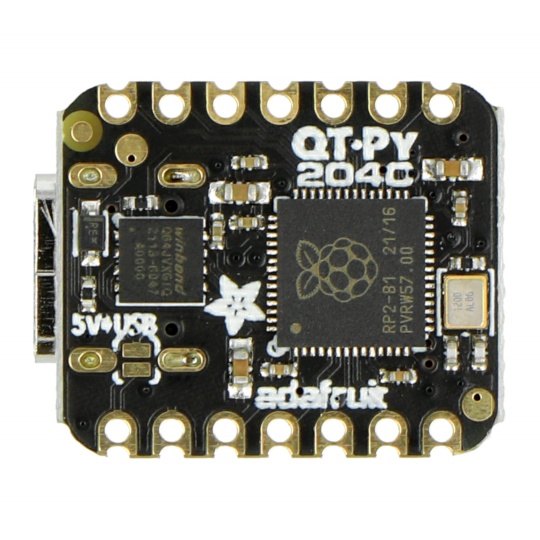

Основні характеристики мікросхеми RP2040

• Два ядра ARM Cortex-M0+ з тактовою частотою 125 МГц при 3,3 В
• 264 кБ вбудованої SRAM
• Підтримка до 16 МБ зовнішньої флеш-пам'яті через шину QSPI
• Повністю з'єднана поперечна штанга AHB
• Контролер прямого доступу до пам'яті (DMA)
• периферійні пристрої цілочисельного інтерполятора та дільника
• Програмований на мікросхемі LDO для генерації напруги ядра
• 2 вбудовані схеми ФАПЧ для генерації тактової частоти, USB та ядра

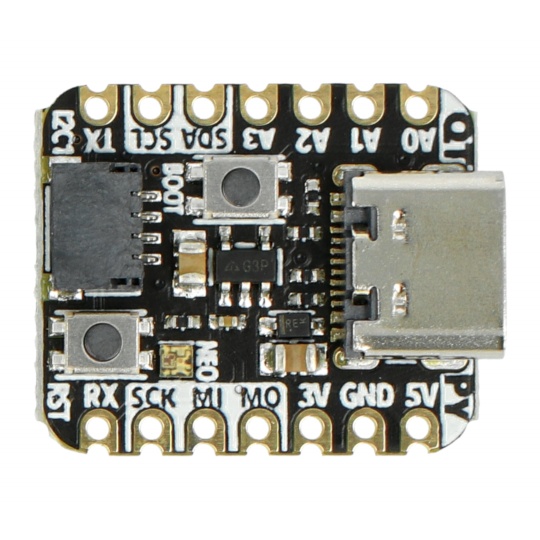

Опис розпіновки QT Py RP2040

QT Py RP2040 оснащена роз'ємом STEMMA QT для швидкого та легкого підключення, а також паяльними контактними майданчиками для паяння роз'ємів Goldpin. Розташування контактів на платі наступне:

• 3,3 В - контакт живлення 3,3 В
• 5V - контакт живлення 5V (підключено до USB-роз'єму)
• GND - системне заземлення
• SCL - лінія тактової частоти інтерфейсу I2C
• Лінія передачі даних інтерфейсу SDA - I2C
• Виводи інтерфейсу RX/TX - UART
• A0/D0.. - аналогові/цифрові контакти

Технічні характеристики QT Py RP2040

• Мікроконтролер: RP2040
• 32-бітний двоядерний Cortex M0+
• SRAM-пам'ять: 264 кБ
• Флеш-пам'ять: 8 МБ
• Немає пам'яті EEPROM
• Напруга живлення: від 3,3 В до 5 В
• Інтерфейс зв'язку I2C
• Роз'єм:
• USB типу C
• STEMMA QT
• Розміри: 21,8 x 17,8 x 5,8 мм
• Вага: 2,2 г

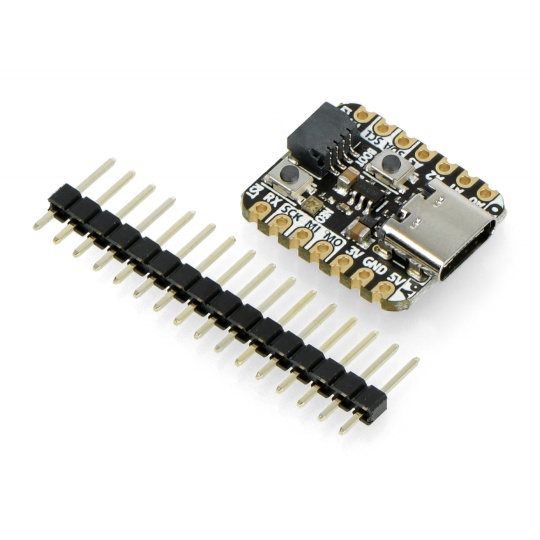

Вміст набору

• QT Py RP2040
• Смужка Goldpin - растр 2,54 мм

Що таке роз'єм STEMMA QT?

QT Py RP2040 від Adafruit має функцію, яка дозволяє підключати різні типи датчиків без необхідності пайки. Цей роз’єм використовує контакти SCL і SDA для інтерфейсу зв’язку I2C.

 GT – це 3- або 4-контактні роз’єми JST PH. Вони полегшують підключення та зчитування різних датчиків і пристроїв без необхідності паяти окремі компоненти. STEMMA 4-контактний JST PH - це більші роз'єми з кроком 2,0 мм, призначені дляI2C.Однак, роз'єм3-контактний JST PHце роз'єм з кроком 2,0 мм, призначений длявикористанняШІМ / аналоговий / цифровий.
