Аудіорозширення + 2 динаміки по 5 Вт для Raspberry Pi Pico - Waveshare 20167

Опис продукту: Аудіорозширювач + 2 динаміки по 5 Вт для Raspberry Pi Pico - Waveshare 20167

Модуль, розроблений компанією Waveshare, дозволяє розширити можливостіRaspberry Pi Picoдля аудіовиходу. На основі системи входить модуль у вигляді накладки для RPi PicoPCM5101Aі оснащений роз'ємом для підключення колонок, роз'ємом mini jack для підключення навушників іпотенціометр для регулювання гучності. Також включенодва динамікипотужністю 5 Вт і опором 8 Ом.

Аудіомодуль на базі мікросхеми PCM5101A.

Основні характеристики розширення Pico Audio

• Роз'єм, сумісний з розпіновками Raspberry Pi Pico.
• Стандартний роз'єм 3,5 мм для підключення навушників.
• Двоканальний для підключення динаміків.
• Частота дискретизації становить від 8 Гц до 384000 Гц.
• Вихідний сигнал, що дає стереоефект.
• Використовує інтерфейс I2S, ефективно зменшує електромагнітні перешкоди.
• Виробник додає зразки коду для Raspberry Pi Pico.

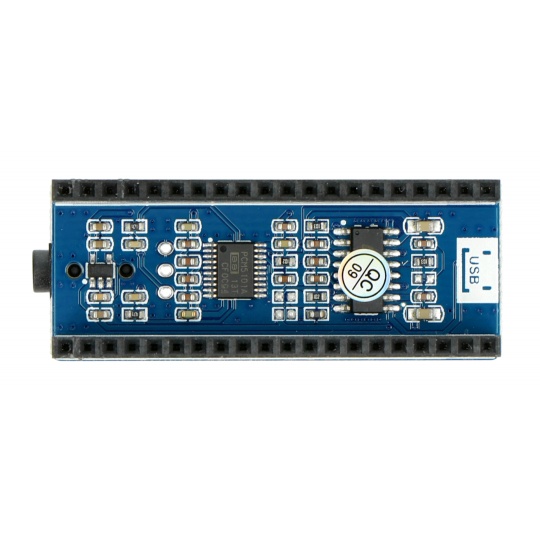

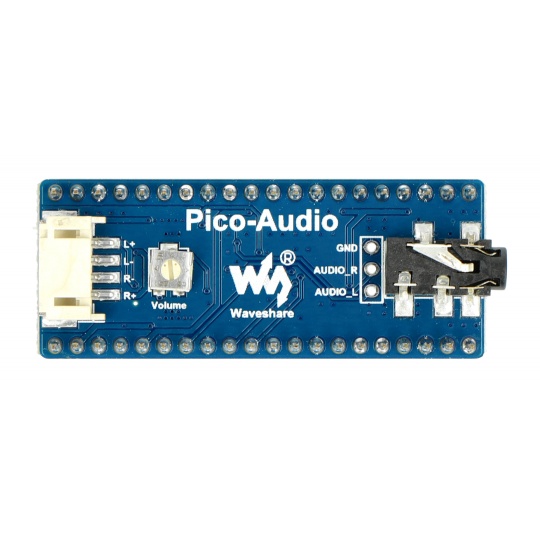

Розподіл компонентів на платі

1. 4-контактний роз'єм для підключення динаміків.
2. Потенціометр для регулювання гучності.
3. Вихід аудіодекодера.
4. Роз'єм 3,5 мм.
5. Стабілізатор напруги 3,3 В RT9193-33.
6. Аудіодекодер PCM5101A.
7. Підсилювач аудіо APA2068.
8. Роз'єм Pico для Raspberry Pi.

Технічні характеристики аудіомодуля для Raspberry Pi Pico

• Чіп: PCM5101A
• Напруга живлення: 5 В
• Логічна напруга: 3,3 В
• Зв'язок: I2S
• Співвідношення сигнал/шум (SNR) ЦАП: 106 дБ
• Підтримувані динаміки: 2,6 Вт/канал (4Ω BTL)
• Розміри: 52 x 21 мм

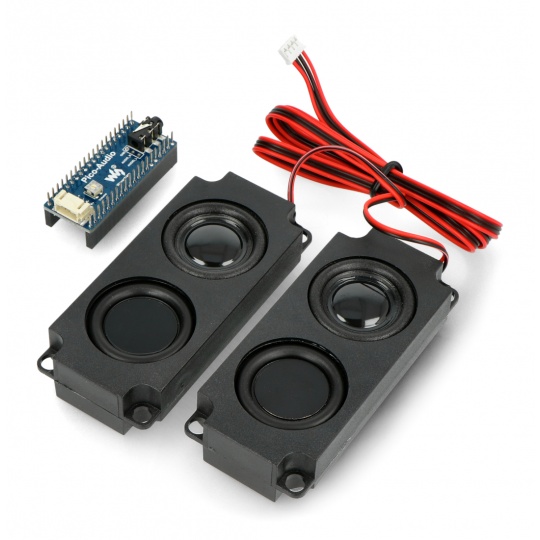

Вміст набору

• Модуль розширення аудіо для Raspberry Pi Pico
• Динаміки 5 Вт 8 Ом
