Feather RP2350 - плата з мікроконтролером RP2350 та роз'ємом HSTX - Adafruit 6000

Опис продукту: Feather RP2350 - плата з мікроконтролером RP2350 та роз'ємом HSTX - Adafruit 6000

Feather RP2350 HSTX від Adafruit – це платаз мікроконтролером RP2350 від Raspberry Pi, пропонуючи величезні обчислювальні можливості в компактному форматі. Завдяки своїй підтримцідва ядра M33, 520 кБ SRAMі підтримкаCircuitPython, MicroPython, середовище розробки Arduino та C/C++, плата дозволяє розробляти передові програми з низьким енергоспоживанням. ІнноваційнаВихід HSTXдозволяє здійснювати диференціальну передачу даних (наприклад, DVI) без необхідності надмірного розгону. ІнтегрованийПорт USB Type-C, зарядний пристрій Li-Pol, підтримка налагодження SWD та RGB NeoPixel роблять Feather RP2350 ідеальним вибором для сучасних розробників електроніки.

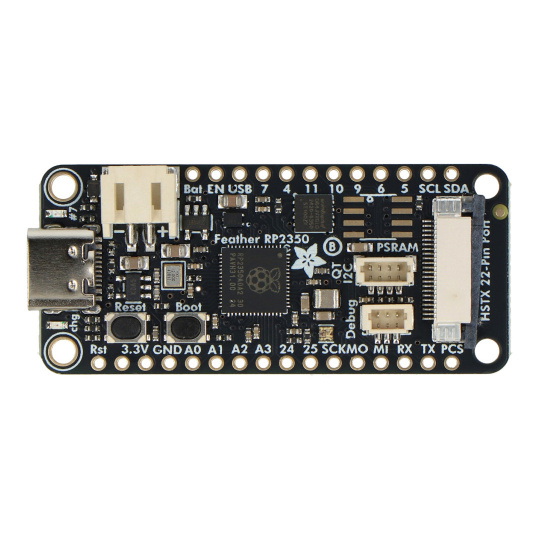

Feather RP2350 - плата з мікроконтролером RP2350 та роз'ємом HSTX - Adafruit 6000.

Плата має вбудований роз'єм HSTX.

Основні характеристики Feather RP2350

• Сучасний мікроконтролер RP2350:два ядра ARM Cortex M33 з тактовою частотою 150 МГц з підтримкою FPU
• Підтримка мов програмування:CircuitPython, MicroPython, Arduino, C/C++
• 8 МБ SPI флеш-пам'яті:для користувацького коду та файлів
• 520 КБ SRAM:вдвічі більше, ніж у RP2040, ідеально підходить для застосувань, що потребують буферів
• Роз'єм HSTX:22 контакти, 4 диференціальні лінії для передачі відеосигналів або високошвидкісного зв'язку
• 24 ШІМ-канали:керування діодами, сервоприводами та двигунами
• 4 12-бітних АЦП:на один більше, ніж у Піко-2
• Роз'єм STEMMA QT:сумісний з Qwiic та Grove, забезпечує швидке підключення модулів I2C
• Зарядний пристрій Li-Po 200 mA+ зі світлодіодним індикатором заряджання: Під час використання неакумуляторних батарей зарядний пристрій можна вимкнути, розрізавши перемичку на задній панелі плати
• Вбудоване RGB-підсвічування NeoPixel:повнокольоровий RGB-діод для індикації стану

Контакти та роз'єми плати Feather RP2350

Плитка пропонує29 контактів GPIO, 21 з яких розташовані на стандартному роз'ємі Feather, а ще 8 — на роз'ємі HSTX. Кожен контакт має різноманітні альтернативні функції, включаючи ШІМ, UART, I2C та SPI.Аналогові входиA0-A3 використовують 12-бітні АЦП. Роз'ємSTEMMA QT(JST SH 4-контактний) забезпечує просту інтеграцію з датчиками I2C без необхідності паяння. ПортUSB типу Cвикористовується як для живлення, так і для програмування, іРоз'єм SWD (3-контактний JST SH)дозволяє налагодження. Також доступні виходи BAT, USB та 3,3 В з можливістю контролю стану батареї за допомогою резисторного дільника.

Схема розпіновки.

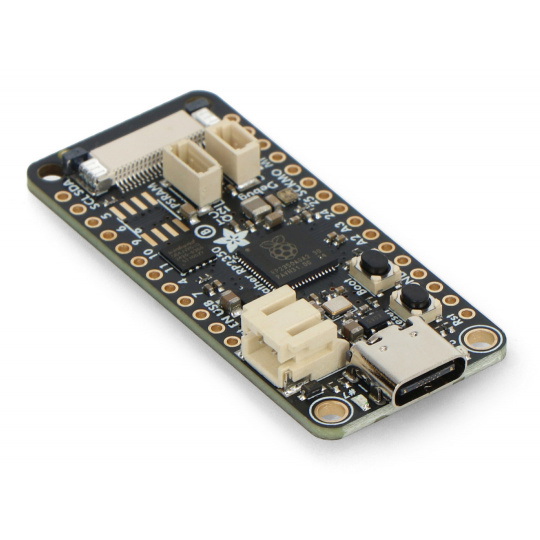

Плата з мікроконтролером RP2350.

Програмування та сумісність

Feather RP2350 підтримує широкий спектр середовищ розробки:офіційний MicroPython,Adafruit CircuitPythonза повної підтримки бібліотек,C/C++іArduino (неофіційна, але стабільна підтримка)Вбудований завантажувач UF2 дозволяє оновлювати прошивку, перетягуючи файли на USB-накопичувач без встановлення додаткового програмного забезпечення. Підтримка численних бібліотек і прикладів робить початок роботи з платою надзвичайно швидким і простим.

Технічні характеристики Feather RP2350 з HSTX

• Мікроконтролер: RP2350, двоядерний ARM Cortex M33, 150 МГц
• Оперативна пам'ять: 520 кБ + 8 кБ одноразового пароля
• Флеш-пам'ять: 8 МБ SPI QSPI
• GPIO: 29 (включаючи 4 АЦП)
• ШІМ: 24 канали
• АЦП: 4 x 12-бітний
• Зв'язок: 2x I2C, 2x SPI, 2x UART
• USB-порт: USB Type-C
• Джерело живлення: 3,3 В (стабілізатор 500 мА), JST-PH Li-Po
• Розміри: 50,8 x 22,8 x 7 мм
• Вага: 5 г

Вміст набору

• 1x Adafruit Feather RP2350 HSTX
• 2x роз'єм Goldpin 1x16-контактний

Роз'єм STEMMA QT на платі забезпечує просту інтеграцію з датчиками I2C без необхідності паяння.
