STM32 NUCLEO-U545RE-Q - STM32U545RE ARM Cortex M33

Опис продукту: STM32 NUCLEO-U545RE-Q - STM32U545RE ARM Cortex M33

STM32 Nucleo-U545RE-Q — це вдосконалена оціночна плата в корпусі LQFP64, яка поєднує продуктивність та універсальність.STM32U545RET6Q, на основі ядраARM Cortex M33, забезпечує максимальну тактову частоту 160 МГц. Флеш-пам'ять ємністю512 КБі272 кБ SRAMзабезпечують достатні ресурси для розробки складних застосунків. Плата оснащена двома типами роз'ємів розширення - сумісними зArduino Uno R3 та ST Morpho, що дозволяє легко підключати додаткові модулі. ВбудованийST-LINK/V3дозволяє зручно програмувати та налагоджувати, а можливість використання програматора із зовнішніми мікроконтролерами робить плату ще більш універсальною.USB типу Cзабезпечує живлення та зв'язок з комп'ютером, дозволяючи підключати різні пристрої, такі як клавіатури або USB-накопичувачі. Крім того, Nucleo-U545RE-Q пропонує багатий набір комунікаційних інтерфейсів (GPIO, I2C, SPI, UART) та аналоговий (АЦП, ЦАП), що робить його чудовим інструментом для створення прототипів для проектів, що потребують різноманітних функцій.

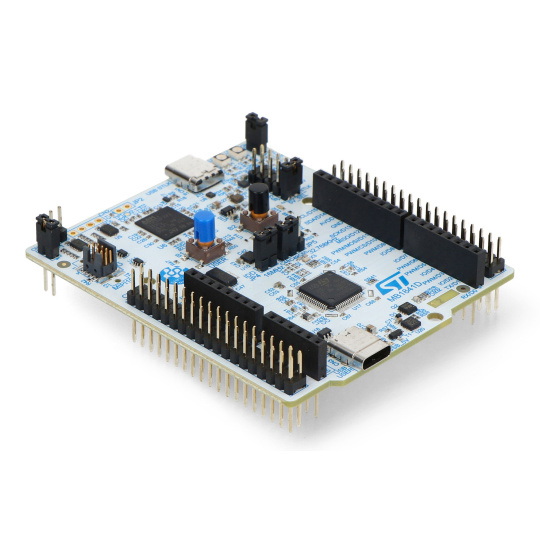

STM32 NUCLEO-U545RE-Q - STM32U545RE ARM Cortex M33.

Плата з мікроконтролером STM32U545RE.

Основні характеристики NUCLEO-U545RE-Q

• МікроконтролерSTM32U545RET6Q з ядром ARM Cortex M33
• Хронометражмаксимальна тактова частота до 160 МГц
• Пам'ять512 кБ флеш-пам'яті та 272 кБ SRAM, включаючи 2048 байт резервної SRAM
• Роз'ємисумісність з Arduino Uno R3 та ST Morpho, що забезпечує легке розширення
• Програміст/відладчиквбудований ST-LINK/V3EC, може використовуватися із зовнішніми системами
• Інтерфейс USB Type-CПідтримує режими хоста та пристрою, що дозволяє підключати такі пристрої, як клавіатури та USB-накопичувачі.
• Багатий набір інтерфейсів51 GPIO, 4 I2C, 3 SPI, 2 UART, USB 2.0 FS та CAN (FDCAN)
• Аналогові функції1 12-бітний АЦП, 1 14-бітний АЦП, 2 12-бітні ЦАП та додаткові математичні функції та функції обробки сигналів
• Блок живленняЖивлення від USB Type-C або зовнішнього джерела (5 В або 3,3 В)
• Додаткові функціїтри світлодіоди, кнопки користувача та скидання, а також зовнішній інтерфейсний джерело живлення (SMPS) для експериментів

Застосування модуля

Плата STM32 Nucleo-U545RE-Q є ідеальним інструментом для створення прототипів та розробки додатків у різних галузях, таких якІнтернет речей або домашня автоматизаціяЗавдяки універсальним комунікаційним інтерфейсам, плата дозволяє легко інтегрувати датчики, комунікаційні модулі та інші периферійні пристрої. Її розширені аналітичні та математичні функції, а також підтримка різних комунікаційних протоколів роблять її чудовим вибором для інженерів та аматорів, які хочуть створювати інноваційні рішення в галузі...автоматизація, обробка сигналів та багатофункціональні програмиПлата також підтримує різні середовища програмування, що забезпечує гнучку розробку проектів.

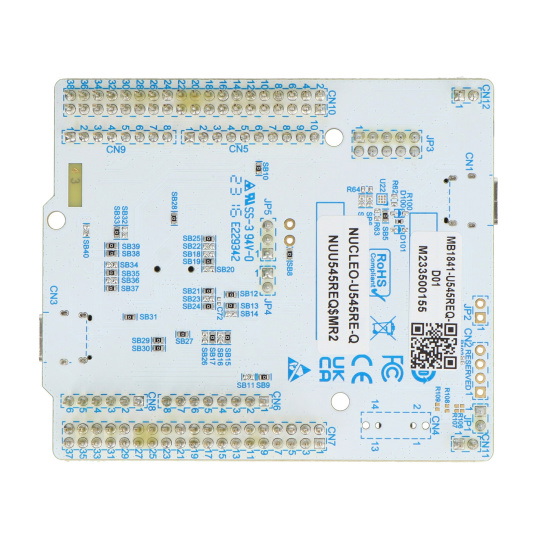

Має роз'єм для Arduino та ST Morpho.

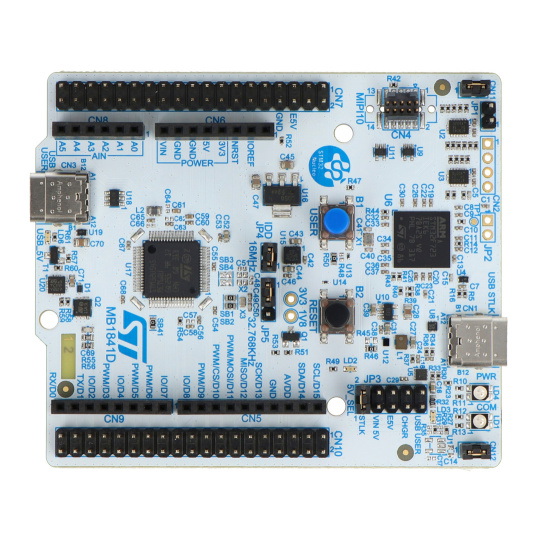

Мікроконтролер у корпусі LQFP64.

Технічні характеристики NUCLEO-U545RE-Q

• Мікроконтролер: STM32U545RE
• Ядро: Arm Cortex M33
• Максимальна тактова частота: 160 МГц
• Флеш-пам'ять: 512 кБ
• SRAM-пам'ять: 272 кБ
• Контролери DMA: 20 каналів (16 GPDMA + 4 LPDMA)
• Інтерфейси: 51x GPIO, 18x контактів пробудження, 4x контакти захисту від несанкціонованого втручання, 4x I2C, 3x SPI, 2x USART, 1x LPUART, 1x USB 2.0 FS, 1x CAN (FDCAN)
• Аналогові інтерфейси: 1 12-бітний АЦП, 1 14-бітний АЦП (всього 17 каналів), 2 12-бітні ЦАП, 1 аналоговий компаратор, 1 операційний підсилювач
• Таймери: 4x 32-бітні, 2x 16-бітні (4 канали), 1x RTC
• Додаткові елементи: TRNG, SAES, AES, прискорювач відкритого ключа (PKA), HASH (SHA-256), CRC
• Роз'єми: сумісний з Arduino Uno V3, роз'єми розширення ST Morpho
• Налагоджувач:
  • Вбудований ST-Link/V3EC з функцією перенумерації USB
  • Підтримка віртуальних COM-портів
  • Режим масового накопичувача
• Блок живлення:
  • Варіанти живлення: ST-LINK USB VBUS, USB C, зовнішні джерела (5 В або 3,3 В)
  • Підтримка SMPS (внутрішнє або зовнішнє джерело живлення)
• Вбудовані світлодіоди:
  • 1x індикатор живлення
  • 1x сигнальний зв'язок
  • 1x у розпорядженні користувача
• Кнопки:
  • 1x СКИДАННЯ
  • 1x КОРИСТУВАЧ (у розпорядженні користувача)
• Інтерфейси через роз'єм USB-C:
  • Віртуальний COM-порт
  • Масове зберігання даних
  • Порт програмування/налагодження
• Підтримуване програмне забезпечення:
  • Бібліотеки STM32Cube, приклади коду
  • Сумісність з IDE: IAR Embedded Workbench, MDK-ARM, STM32CubeIDE
