Maker Pi RP2040 - Cytron

Опис продукту: Maker Pi RP2040 - Cytron

Плата оснащена мікроконтролером, розробленимRaspberry Pi - RP2040. ОснащенийдвоканальнийКонтролер двигуна постійного струму,4виходи для керування сервоприводами та7Порти вводу/виводу, сумісні з Grove. Maker Pi RP2040 від Cytron — це готове рішення для самостійних проектів роботів, що потребують інтелектуального керування.

Вміст набору

• Maker Pi RP2040 - Cytron
• Перехідний кабель Grove - JST - 4 шт.
• Зіркоподібна викрутка
• Ніжки проти ковзання - 4 шт

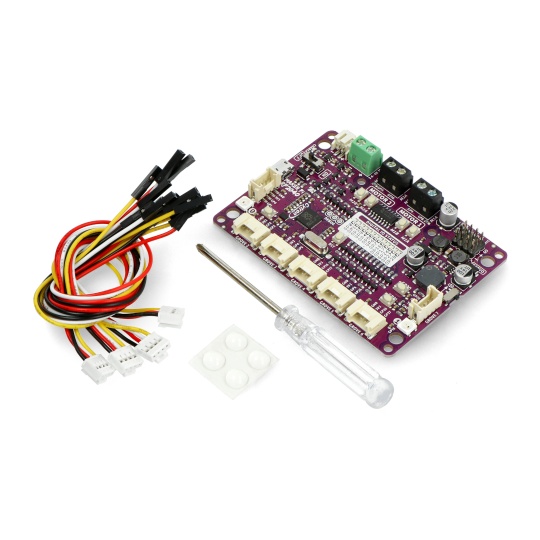

Компоненти комплекту Maker Pi RP2040 від Cytron.

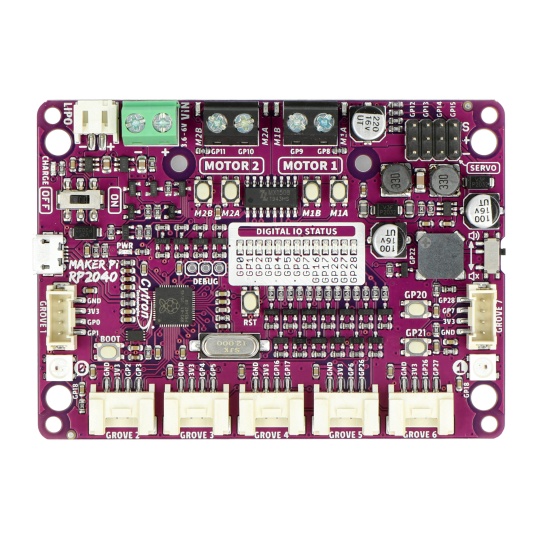

Розташування компонентів на платі.

Огляд функцій Cytron Maker Pi RP2040

• Плата мікроконтролера RP2040
• Драйвери двигунів для керування двома двигунами постійного струму або одним кроковим двигуном з напругою від 3,6 В до 6 В
• Вбудовані кнопки швидкого тестування та світлодіоди для перевірки роботи двигуна - код не потрібен
• Дошка, оснащена п'єзоелектричним зумером
• Можливість підключення до 7 периферійних пристроїв через роз'єм Grove
• Три варіанти живлення: акумулятор, VIN-роз'єм або порт microUSB
• Сумісність із серією Raspberry Pi Pico — програмне забезпечення, прошивки, бібліотеки та ресурси, розроблені для Raspberry Pi Pico, працюють з Maker Pi RP2040 від Cytron.

Технічні характеристики Maker Pi RP2040

• Системні параметри:
• вбудована система: Raspberry Pi RP2040
• процесор: двоядерний ARM Cortex-M0+
• тактова частота процесора: 133 МГц
• внутрішня оперативна пам'ять: 264 кБ
• Флеш-пам'ять: 2 Мб
• Блок живлення:
• 5 В - живиться через роз'єм microUSB (USB типу B)
• 3,6 В до 6 В - подається через роз'єм VIN
• 3,7 В - живиться від літій-полімерного/літій-іонного акумулятора
• Контролери двигуна
• кількість підтримуваних двигунів: 2 двигуни постійного струму / 1 кроковий двигун
• параметри живлення двигуна: від 3,6 В до 6 В
• дозволяє керувати двигуном зі споживанням струму до 1 А
• Сервоштифти: 4
• Індикація стану: 13 світлодіодів, що показують робочий стан контактів GPIO
• 2x RGB-світлодіоди
• Вбудований п'єзоелектричний зумер
• Кнопки допоміжних функцій: 2x
• Периферійні роз'єми Grove: 7 універсальних входів/виходів: цифрові, аналогові, I2C, SPI, UART тощо.
• Середовище розробки: C/C++, MicroPython, CircuitPython
• Монтажні отвори:
  • 4 монтажні отвори 4,8 мм (сумісні зі штифтами серії LEGO)
  • 6 отворів для гвинтів M3
• Розміри: 88 x 64 мм

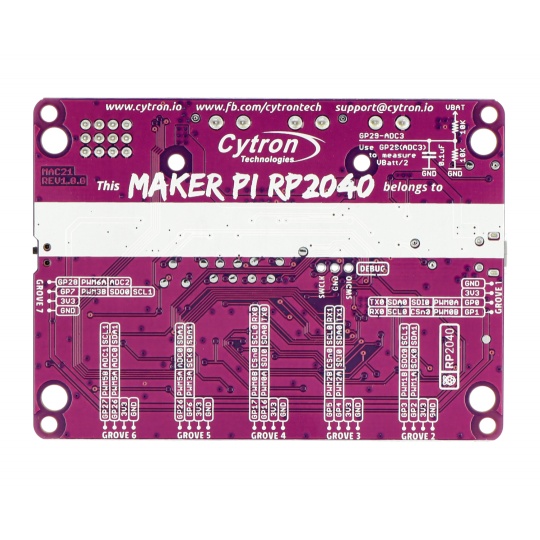

Maker Pi RP2040 має 7 роз'ємів Grove для підключення периферійних пристроїв.
