Повнофункціональна оціночна плата LattePanda Mu — це оціночна плата, створена спеціально для обчислювального модуля LattePanda Mu. Плата використовує всі роз'єми LattePanda Mu та має два порти Ethernet.Intel I225 2.5G, забезпечує надійне мережеве з’єднання. Він працює на базівід 12 В до 20 ВОснащений 4 портами USB 3.0, 2 портами HDMI 2.0, 2 слотами M.2, 1 стандартним слотом PCIe x1, 1 стандартним слотом PCIe x4, 1 портом Type-C та іншими інтерфейсами.

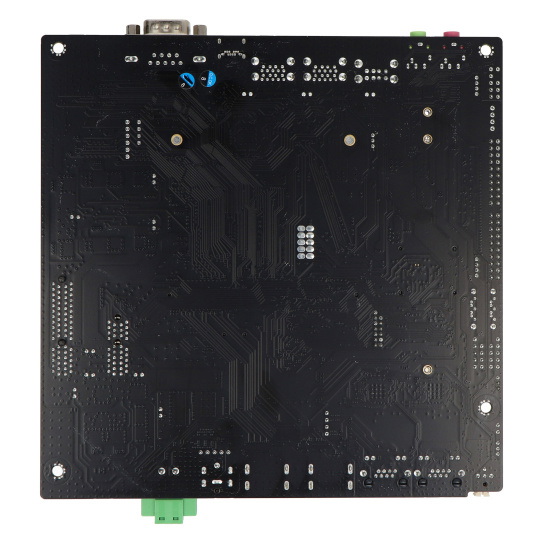

Повнофункціональна оціночна плата LattePanda Mu - оціночна плата для модуля LattePanda Mu - DFRobot DFR1141.

Повнофункціональна оцінювальна плата-носій LattePanda Mu - DFRobot DFR1141.

Основні характеристики несучої пластини DFRobot

• Сумісність з LattePanda Mu: використовує всі роз'єми розширення обчислювального модуля LattePanda Mu, що дозволяє тестувати та розробляти проекти
• Безліч інтерфейсів: плата розширення дозволяє розширити модуль LattePanda Mu за допомогою кількох інтерфейсів
• Підключення до мережівбудовані два порти Ethernet Intel I225 2.5G
• Вбудовані слоти M.2 E та M.2 Bслоти дозволяють розширити пам'ять за допомогою карт WiFi, 4G або 5G
• Вбудовані стандартні слоти PCIeСлоти PCIe 3.0 x1 та PCIe 3.0 x4 дозволяють підключати різні периферійні пристрої, такі як відеокарти або мережеві карти
• Широкий діапазон потужності: плата живиться від вхідної напруги від 12 В до 20 В

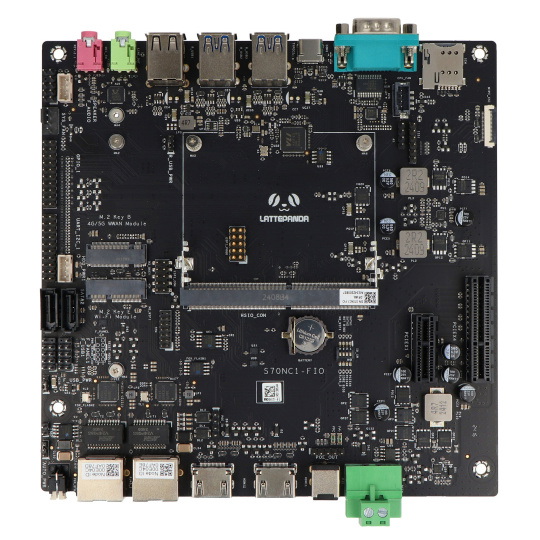

Опис контактів на платі

1. Інтерфейс динаміка
2. Роз'єм HD-аудіо
3. Інтерфейс системного вентилятора
4. USB-перемичка живлення
5. GPIO однокристальної системи
6. Інтерфейс UART та I2C
7. Роз'єм живлення жорсткого диска (HDD)
8. Роз'єм SATA 6 Гбіт/с
9. Роз'єм передньої панелі
10. Порт USB 3.0
11. USB-перемичка живлення
12. Датчик температури
13. Перемичка автоматичного ввімкнення
14. Роз'єм M.2 key E
15. Роз'єм M.2 key B
16. Інтерфейс eSPI
17. Інтерфейс TPM
18. Роз'єм живлення PoE
19. Роз'єм входу живлення
20. Перемикач конфігурації
21. Слот PCIe 3.0 x4
22. Слот PCIe 3.0 x1
23. Гніздо для батарейки CR1220
24. Слот LattePanda Mu
25. Інтерфейс I2S
26. Роз'єм MIPI CSI
27. Роз'єм вентилятора процесора (CPU)

Розпаковка термопастів оціночної плати LattePanda Mu.

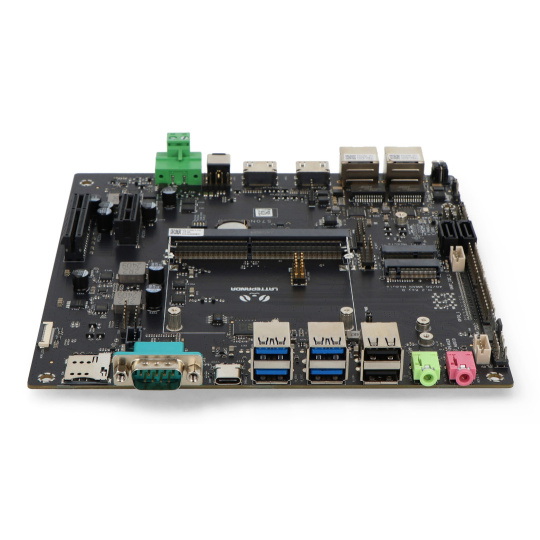

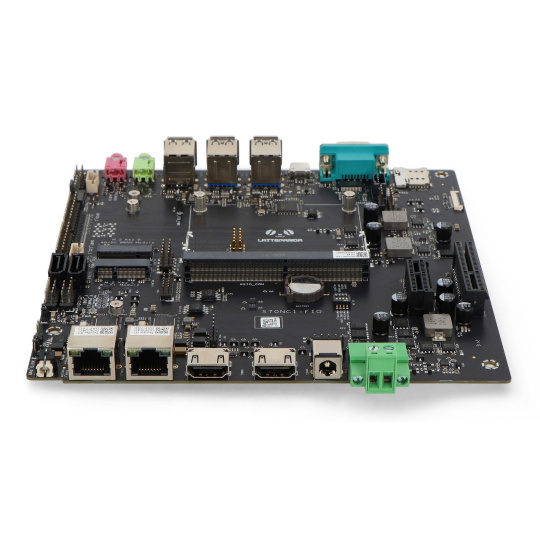

Опис інтерфейсів на передній та задній панелях плати-носія для LattePanda Mu.

Опис контактів на платі

1. Слот для SIM-картки
2. Роз'єм DB9 (RS232)
3. Роз'єм USB-C
4. 4 порти USB 3.0
5. 2 порти USB 2.0
6. 3,5-мм роз'єм для навушників
7. 3,5-мм роз'єм для мікрофона
8. Кнопка живлення
9. 2 порти 2.5GbE
10. 2 роз'єми HDMI 2.0
11. Роз'єм постійного струму 5,5/2,5 мм
12. Гвинтовий роз'єм постійного струму 5,08 мм

Технічні характеристики повнофункціональної оціночної плати LattePanda Mu

• Сумісність плат: LattePanda Mu
• Фронтальний інтерфейс вводу/виводу: аудіороз'єми 3,5 мм (для мікрофона та навушників), 2x USB 2.0, 4x USB 3.0, USB C (підтримує USB 2.0, 3.0 та DisplayPort), USB 3.0 ZIF 20-контактний, порт RS232 (DB9), слот для SIM-картки
• Задній інтерфейс вводу/виводу: кнопка живлення, 2 порти 2.5GbE, 2 порти HDMI 2.0, роз'єм живлення постійного струму (5.5 x 2.5 мм), гвинтовий роз'єм постійного струму 5.08 мм
• Слоти розширення: слоти PCIe 3.0 (x1 та x4), M.2 E Key (для Wi-Fi), M.2 B Key (для карт 4G/5G), 2x SATA 6 Гбіт/с
• Інтерфейси та роз'єми: роз'єми для підключення процесорних та системних вентиляторів, роз'єми I2S, TPM, eSPI, MIPI CSI-2, GPIO, UART, I2C, перемикач конфігурації та роз'єми для аудіо, передньої панелі, PoE та дисків.
• Напруга живлення: від 12 В до 20 В
• Розміри: 170 x 170 мм

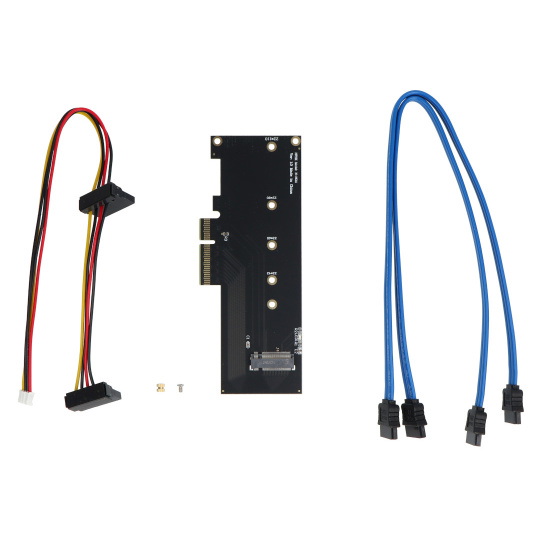

Вміст набору

• 1x Повнофункціональна оціночна плата LattePanda Mu - оціночна плата для модуля LattePanda Mu - DFRobot DFR1141
• 2x кабель SATA - 35 см
• 1x кабель живлення SATA
• 1x адаптер PCIe - M.2
• Інструкція користувача

Елементи, що входять до комплекту.
