16-канальний, 16-бітний ШІМ-сервоконтролер для Raspberry Pi Pico - Waveshare 19767

Опис продукту: 16-канальний, 16-бітний ШІМ-сервоконтролер для Raspberry Pi Pico - Waveshare 19767

Модуль розширення дляRaspberry Pi Picoзабезпечення контролю16 сервоприводівз 16-бітною роздільною здатністю. Він використовує інтерфейс для зв'язкуШІММодуль додатково оснащений стабілізатором вихідної напруги 5 В / макс. 3 А, що забезпечує живлення від батареї через контакт VIN.

Основні характеристики сервоконтролера

• Стандартний роз'єм Raspberry Pi Pico
• 16-канальний сервопривід/ШІМ, 16-бітна роздільна здатність для кожного каналу
• Вбудований стабілізатор напруги 5 В, максимальний вихідний струм 3 А, дозволяє живити від акумулятора через роз'єм VIN
• Стандартний сервоінтерфейс
• Невикористані контакти GPIO виведені на чоловічий роз'єм Goldpin

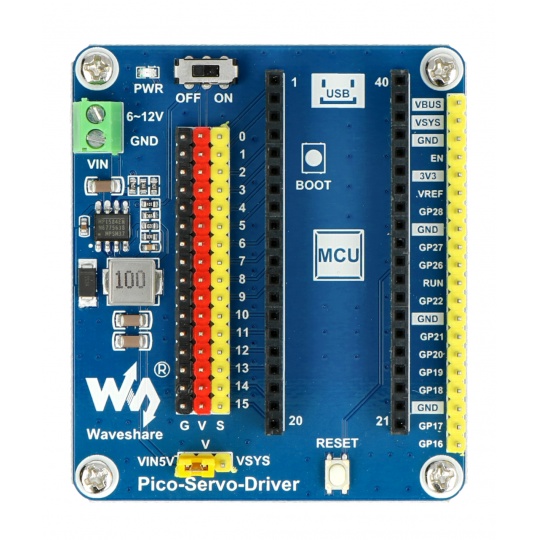

Розпіновки сервоконтролера

Модуль контролера оснащений роз'ємом, до якого можна підключити модуль Raspberry Pi Pico. Плата також містить чоловічий золотий контактний роз'єм для невикористовуваних GPIO на Raspberry Pi Pico, а також роз'єми для підключення сервоприводів. Контролер використовує такі контакти:

• VSYS - напруга живлення 5 В
• 3V3(OUT) - напруга живлення 3,3 В
• GND - системне заземлення
• GP(0-15)|PWM(0-15) - виходи сервоприводів

Технічні характеристики сервоприводу

• Напруга живлення: 5 В (Pico) або від 6 В до 12 В (роз'єм VIN)
• Логічна напруга: 3,3 В
• Напруга сервологіки: 5 В
• Інтерфейс керування: GPIO
• Монтажні отвори: 3 мм
• Розміри: 65 x 56 мм

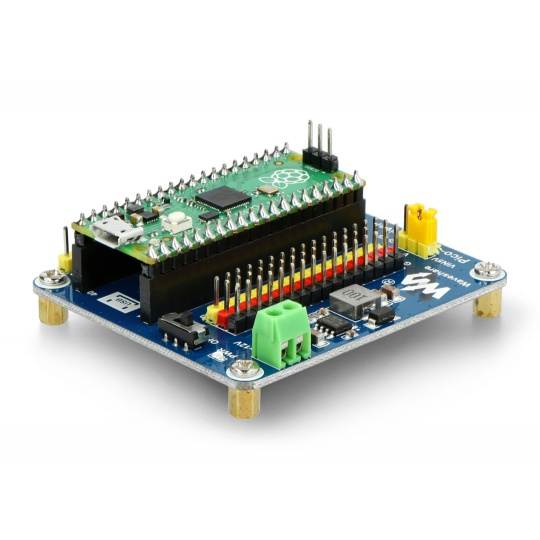

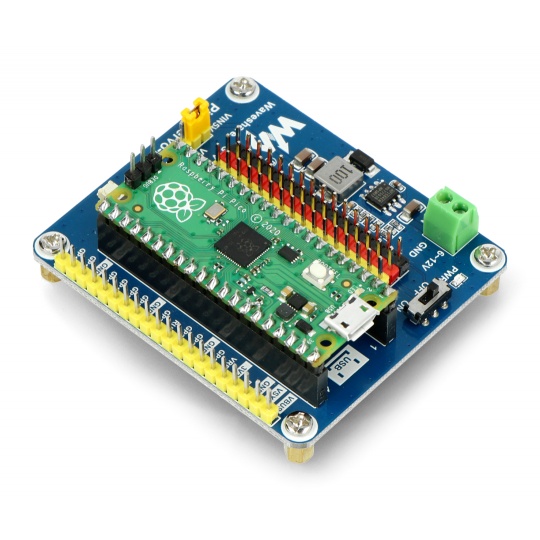

Сервоконтролер для Raspberry Pi Pico.
