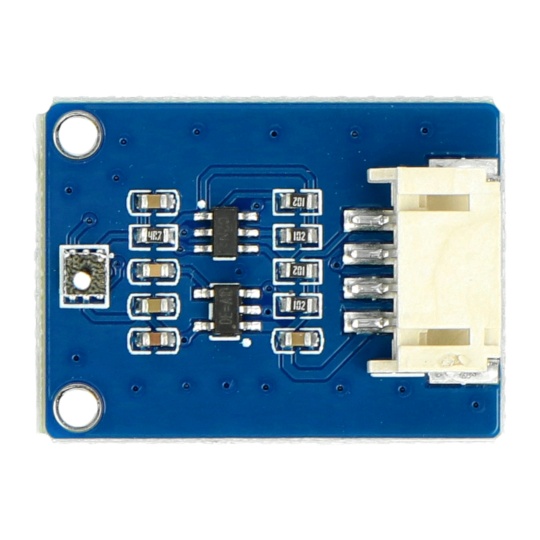

Датчик якості повітря SGP40 - VOC - I2C - Waveshare 20168

Опис продукту: Датчик якості повітря SGP40 - VOC - I2C - Waveshare 20168

Датчик чистоти повітря виробництва Waveshare. Має вбудований чіп.СГП40представлений популярною компанією Sensirion, завдяки якому він виявляє леткі органічні сполуки та вимірює якість повітря в діапазонівід 0 ppm до 1000 ppmВихід датчика є цифровим сигналом, а значення представлені за допомогоюПоказники індексу летких органічних сполук- від 0 до 500. Якість повітря залежить від діапазону, в якому знаходиться показання - чим нижче значення індексу VOC, тим чистіше повітря. Модуль використовує комунікаційний інтерфейсI2C.

У комплект також входить спеціальний кабель для підключення.

Особливості датчика SGP40

• Призначений для виявлення летких органічних сполук.
• Використовується, серед іншого, для контролю якості повітря.
• Його можна використовувати для вимірювання викидів вугілля, природного газу, сигаретного чи кухонного диму, а також викидів від будівельних робіт та побутової техніки, а потім генерувати цифрові сигнали для активації пристроїв очищення повітря.
• Він має компенсацію вологості та низьку тепловіддачу, що забезпечує виняткову продуктивність незалежно від умов навколишнього середовища.

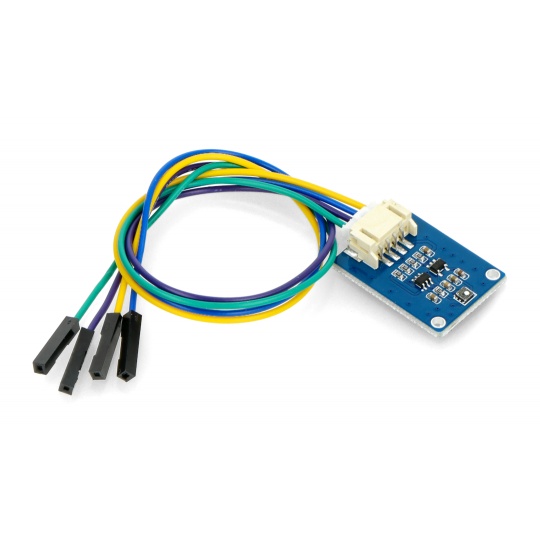

Вміст набору

• Датчик якості повітря SGP40 - VOC - I2C - Waveshare 20168
• З'єднувальний кабель PH2.0 4PIN - довжина 20 см

Індекс летких органічних сполук – діапазони

• від 0 до 100 - якість повітря: відмінна
• від 100 до 200 - якість повітря: добра
• від 200 до 300 - якість повітря: незначне забруднення
• від 300 до 400 - якість повітря: помірно забруднене
• від 400 до 500 – якість повітря: дуже забруднене

Інтерпретація показань індексу летких органічних сполук (ЛОС).

Приклад підключення датчика до Raspberry Pi.

Опис контактів датчика

• Зелена лінія - SCL - тактова лінія інтерфейсу I2C
• Фіолетова лінія - SDA - лінія даних інтерфейсу I2C
• Чорна лінія - GND - системне заземлення
• Червона лінія - VCC - блок живлення

Технічні характеристики датчика

• Тип: Датчик газу
• Виявлення: ЛОС (леткі органічні сполуки)
• Вбудований чіп: SGP40
• Сигнал на виході датчика: цифровий
• Інтерфейс зв'язку: шина I2C
• Адреса інтерфейсу: 0x59
• Діапазон вимірювання:
  • ЛОС: від 0 ppm до 1000 ppm
  • Значення індексу летких органічних сполук: від 0 до 500
• Час відгуку: < 10 s
• Час увімкнення:< 60 s
• Робоча напруга: 3,3 В / 5 В
• Розмір модуля: 27 х 20 мм
• Діаметр монтажного отвору: 2 мм

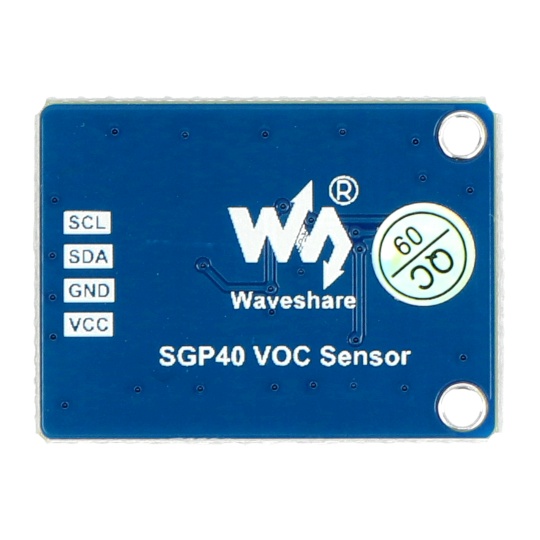

Датчик від Waveshare - вид ззаду.
