Комплект магнітних енкодерів для мікродвигунів - кутовий роз'єм - 2.7-18V - 2 шт. - Pololu 4760

Опис продукту: Комплект магнітних енкодерів для мікродвигунів - кутовий роз'єм - 2.7-18V - 2 шт. - Pololu 4760

Комплект із двох енкодерівмагнітний, квадратура для мікрометалевих двигунів. Енкодер використовує магнітний диск та ефект Холла для отримання12 імпульсів на оберт.Датчик оснащений кутовим роз'ємом. Він працює від напругивід 2,7 В до 18 В.

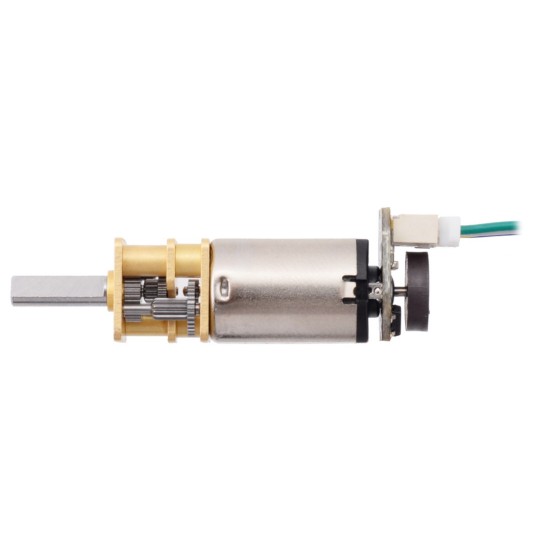

Принцип роботи енкодерів.

Штифти датчика.

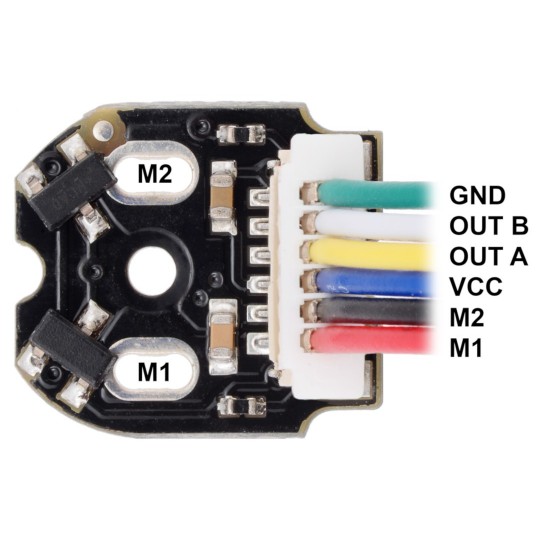

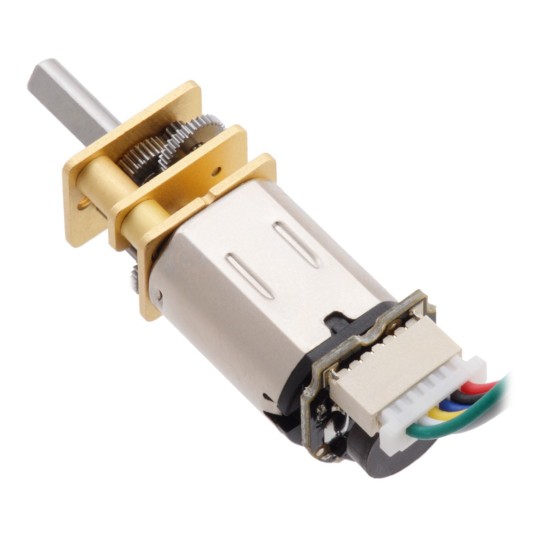

Виводи енкодера

Плата оснащена роз'ємами M1 та M2 для паяння контактів двигуна та 6-контактним гніздом, адаптованим до штекера.JST SHз кроком 1 мм. Двигун живиться від штифтівМ1 та М2, решта чотири контакти використовуються для живлення датчика та доступу до квадратурних виходів. КонтактиVCC та GNDвикористовуються для живлення датчика, тоді якВИХІД A та ВИХІД Bє цифровими сигналами, що живляться низькою напругою (0 В) або підтягуються до VCC через резистор10 тис.Ω, залежно від магнітного поля. Компаратори мають вбудований гістерезис, який запобігає появі хибних сигналів у випадку, якщо двигун зупиняється поблизу точки переходу.

Технічні характеристики магнітного енкодера

• Напруга живлення: від 2,7 В до 18 В
• Роздільна здатність: 12 імпульсів на оберт
• Розміри: 12,8 x 11,6 мм
• Вага: 1,5 г

Виходи A та B магнітного енкодера, підключеного до мікродвигуна високої потужності, що працює на 6 В.

Схема енкодера.

Комплект включає

• 2x плата датчика Холла
• 2 ротора з магнітами
