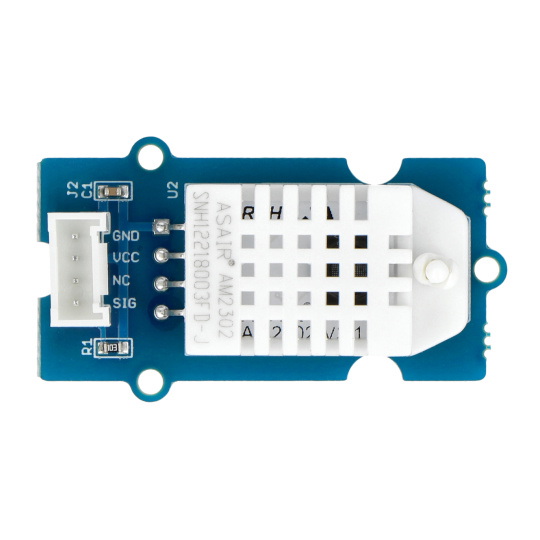

Grove - датчик температури та вологості DHT22 (AM2302)

Опис продукту: Grove - датчик температури та вологості DHT22 (AM2302)

Модуль включає популярнідатчикщо дозволяє вимірювати температуру та вологість повітря. Плата також містить такі компоненти, необхідні для належної роботи системи:резисторіконденсаторфільтрація напруги живлення. Датчик може працювати за допомогою мікроконтролера або будь-якого комплекту розробки, наприклад, Arduino. Будь ласка, прочитайте документацію перед використанням.

Комплект включає з'єднувальний кабель зі штекером Grove.

Параметри датчиків температури та вологості

• Датчик AM2302 (DHT22)
• Напруга живлення: від 3,3 В до 6 В
• Не потребує додаткових зовнішніх компонентів
• З'єднувальний кабель у комплекті
• Розміри модуля: 40 x 15 x 10 мм
• Температура
• Діапазон вимірювання: від -40°C до +80°C
• Роздільна здатність: 8 біт (0,1°C)
• Точність: ±0,5°C
• Вологість:
• Діапазон вимірювання: від 5% до 99% відносної вологості
• Роздільна здатність: 8 біт (±0,3% відносної вологості)
• Точність: ±2% відносної ваги*

*RH – відносна вологість, виражена у відсотках. Це відношення фактичної вологості повітря до максимальної кількості, яку повітря може утримувати за заданої температури.

Модуль постачається з з'єднувальним кабелем зі штекером Grove.

Приклад підключення та опис розпіновки

Система містить усі пасивні компоненти, необхідні для належного функціонування датчика. Просто підключіть модуль до будь-якого мікроконтролера за допомогою проводів наступним чином:

• ВКС (+)- діапазон напруги живлення: від 3,3 В до 5,5 В
• ЗЕМЛЯ (-)- маса системи
• Північна Кароліна- не підключено.
• SIG- цифровий вихід, підключений до входу мікроконтролера
