Опис продукту: ЦАП I2C MCP4725 - модуль SparkFun

Модуль з цифро-аналоговим перетворювачемMCP4725. ДозволяєОтримайте аналоговий сигнал з будь-якого мікроконтролера, оснащеного інтерфейсом зв'язку I2C, такого як Arduino. Система живиться напругою від 2,7 до 5,5 В та має роздільну здатність 12 біт. ЦАП використовуються для таких речей, як генерація звуку, керування музичними інструментами та багатьох інших проектів.

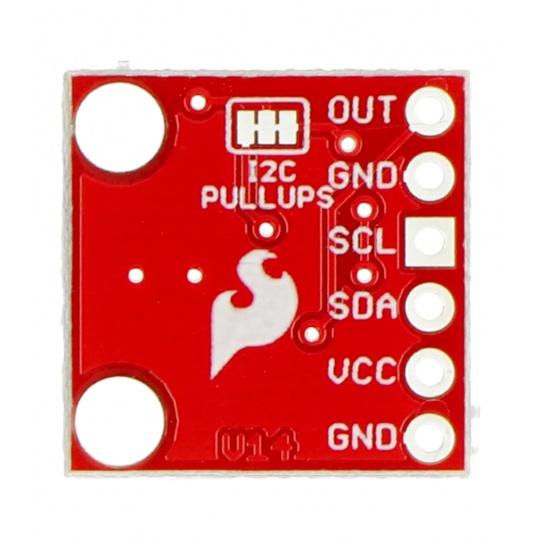

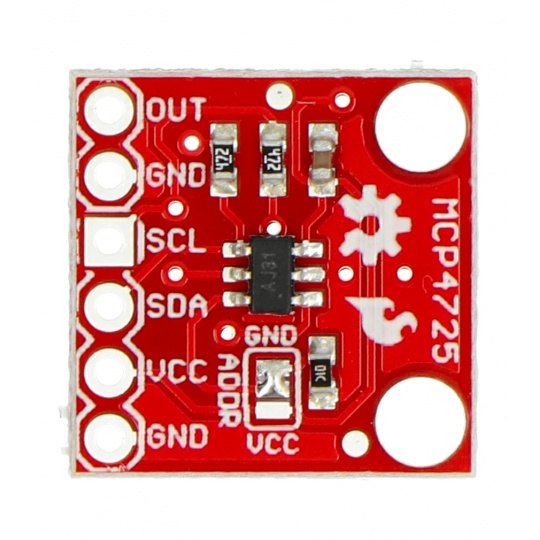

Виведення

• ВИХІД- аналоговий вихід

• Адвентистська церковна ієрархія- лінія передачі даних шини I2C
• СКЛ- тактова лінія шини I2C
• Віртуальний кредитний центр (VCC)- напруга живлення в діапазоні від 2,7 В до 5,5 В
• ЗЕМЛЯ- маса системи

Специфікація

• Напруга живлення: від 2,7 В до 5,5 В
• Роздільна здатність: 12 біт
• Інтерфейс зв'язку: I2C
• Вбудовані підтягуючі резистори для ліній шини I2C з можливістю їх відключення шляхом розділення перемичок на задній панелі модуля
• Вбудована пам'ять EEPROM
• Розміри модуля: 19 x 13 мм

ЦАП I2C MCP4725 - модуль SparkFun BOB-12918

Цей модуль SparkFun є розширенням GPIO для Raspberry Pi, оснащеним ЦАП, який зв'язується з основною платою через інтерфейс I2C. Плата пропонує 12-бітну роздільну здатність.

Пристрій ідеально підходить для проектів, що використовують як цифрові, так і аналогові компоненти, таких як контролери автоматизації, що використовують Raspberry Pi як логічний елемент. Його також можна використовувати в аудіосистемах, підсилювачах звуку та інших мультимедійних пристроях.

Універсальне розширення GPIO ЦАП для Raspberry Pi

Модуль ЦАП SparkFun працює з Raspberry Pi та іншими платами розробки, які взаємодіють через I2C. Розширення також має вбудовану пам'ять EEPROM.

Більше інформації про цей продукт можна знайти на веб-сайті SparkFun та в посібнику користувача. Посилання на ці матеріали наведено в розділі під описом. Там ви також знайдете документацію MCP4725, принципову схему та файли програми Eagle.
