Модуль розширення трансформатора для MEW-01 - 3x трансформатор SC-24 200A - Zamel MRP-200A

Опис продукту: Модуль розширення трансформатора для MEW-01 - 3x трансформатор SC-24 200 A - Zamel MRP-200A

Модуль Zamel MRP-200A — це передове рішення, призначене для розширення функціональності монітора споживання електроенергії MEW-01 MRP, MEW-01 або MEW-01 Lite. MRP-200A дозволяє контролювати струм в електричній мережі.до 200 АПристрій постачається зтри трансформатори струму SC-24, що забезпечує точні вимірювання. Модуль призначений для встановленняна DIN-рейціЩоб налаштувати його, просто змініть тип підтримуваних трансформаторів за допомогою сторінки конфігурації, доступної в режимі конфігурації MEW-01. Пристрій сумісний з MEW-01 MRP, MEW-01 та MEW-01 Lite, починаючи з версії програмного забезпечення.2.8.56Для старіших версій потрібне оновлення програмного забезпечення.

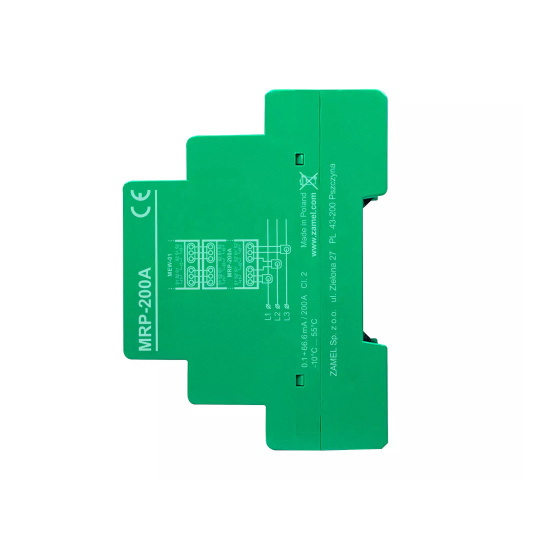

Модуль розширення трансформатора для MEW-01 - 3x трансформатор SC-24 200 A - Zamel MRP-200A.

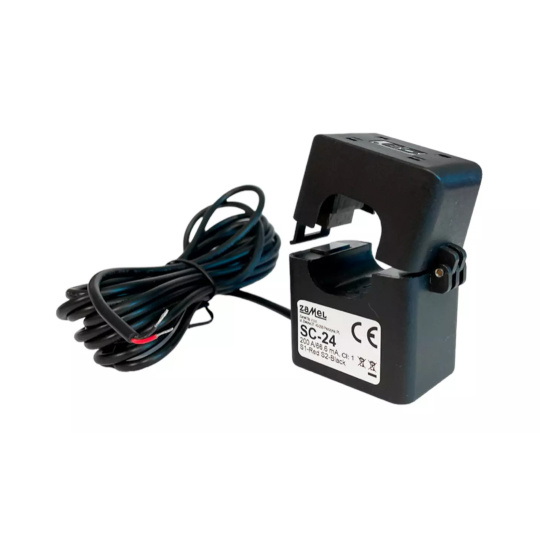

Трансформатор SC-24 200 А.

Основні характеристики модуля

• Сумісний з MEW-01 MRP, MEW-01 та MEW-01 Lite, починаючи з версії програмного забезпечення 2.8.56.
• Підтримка трансформаторів струму до 200 А
• Сумісність із системою SUPLA
• Монтаж на DIN-рейку
• Максимальний діаметр вимірюваного дроту становить 24 мм

Спосіб складання модуля

Для встановлення модуля MRP-200A вам знадобляться: доступ до розподільного щита, викрутка або плоскогубці, кабель з максимальним діаметром 2,5 мм² для підключення живлення та рекомендована авторизація SEP 1 кВ.

1. Від’єднайте ланцюг живлення за допомогою запобіжника, автоматичного вимикача або роз’єднувача.
2. Перевірте безнапружний стан силових кабелів за допомогою відповідного пристрою.
3. Встановіть пристрій у розподільному щиті на DIN-рейку TH35.
4. Підключіть дроти до клем згідно зі схемою.
5. Підключіть трансформатори струму, звертаючи увагу на правильне підключення червоного (S1) та чорного (S2) проводів та напрямок протікання струму, як зазначено стрілкою на трансформаторі.
6. Увімкніть ланцюг живлення.

Схема підключення модуля та монітора.

MRP-200A розширює можливості монітора MEW-01.

Технічні характеристики модуля

• Модель: MRP-200A
• Призначення: монітор споживання електроенергії MEW-01 MRP, MEW-01 або MEW-01 Lite
• Тип трансформатора: SC-24
• Максимальний виміряний струм: 200 А
• Поперечний переріз з'єднувальних проводів: від 0,2 мм²до 2,5 мм²
• Монтаж: DIN-рейка TH35
• Ступінь захисту корпусу: IP20
• Робоча температура: від -25°C до 50°C
• Діаметр кабельного отвору в трансформаторах: 24 мм
• Довжина трансформаторних кабелів: 3 м
• Розміри: 90 x 35 x 66 мм
• Вага: 68 г

Вміст набору

• Модуль розширення трансформатора для MEW-01 - Zamel MRP-200A
• Трансформатор SC-24 200 А - 3 шт.
• Інструкція користувача
