Tic 36v4 - USB-контролер крокового двигуна 50V/4A - Pololu 3141

Опис продукту: Tic 36v4 - USB-драйвер крокового двигуна 50V/4A - Pololu 3141

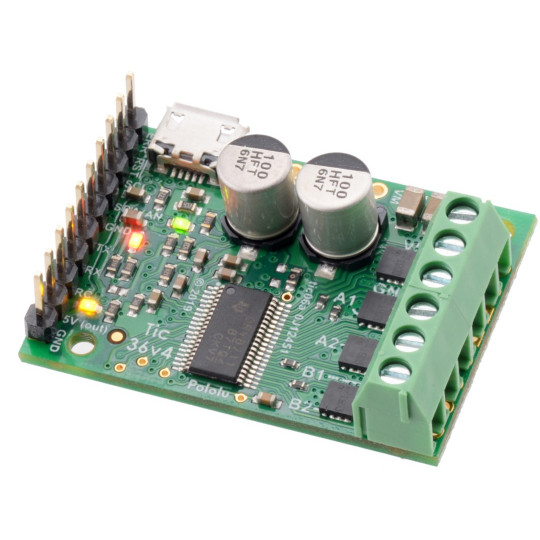

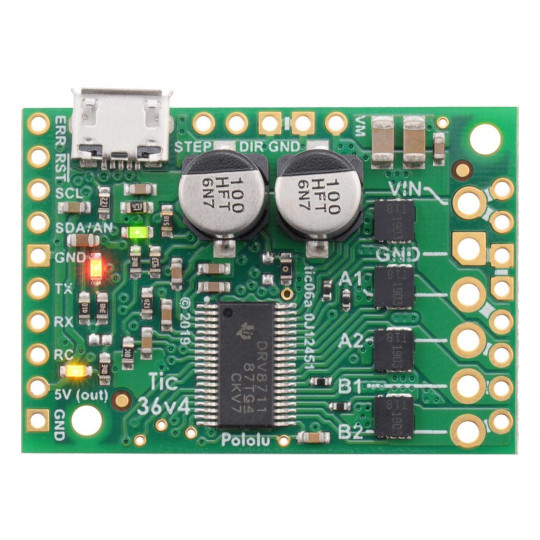

Драйвер крокового двигунаТік 36в4зв'язок через інтерфейс USB, також підтримує послідовний інтерфейс TTL, I2C, аналоговий (потенціометр), квадратурний енкодер та RC-радіо. Система базується на MOSFET-транзисторах, працює з напругоювід 8 В до 50 Впід час споживання електроенергіїдо 4 Абез використання радіатора абодо 6 Аз додатковим охолодженням. Максимальна роздільна здатність кроку становить1/256.

Контролери серії Tic дозволяють легко керувати біполярними кроковими двигунами. Системи підтримують шість різних інтерфейсів керування: USB для безпосереднього керування комп'ютером, TTL та послідовний I2C для роботи з мікроконтролером, RC сервосистему, аналоговий інтерфейс напруги для роботи з потенціометром або джойстиком та квадратурний енкодер для використання обертового енкодера. Багато параметрів можна налаштувати за допомогою Windows, Linux та macOS.

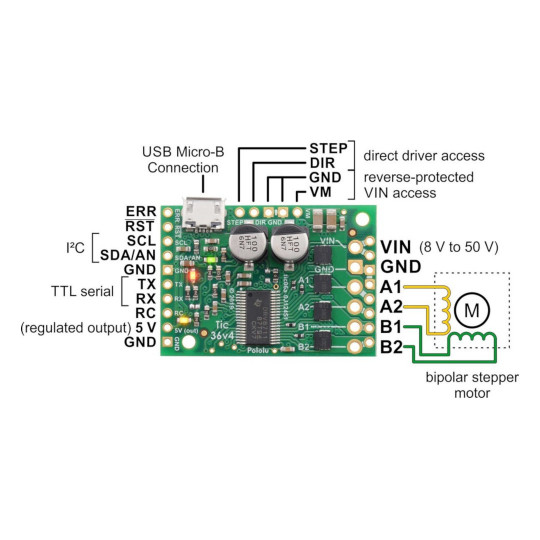

Схема підключення контролера.

Підключення контролера Tic 36v4

Пристрій був заснований на транзисторахH-подібний міст MOSFET, дозволяє керувати великими кроковими двигунами, підтримує більший струм, ніж типові контролери двигунів. Підтримує9 режимів мікрокрокової обробкиз найменшим 1/256. Контролер підтримує напругу від 8 В до 50 В та безперервний струм до 4 А без додаткового охолодження та до 6 А з додатковим охолодженням.

Технічні характеристики контролера двигуна

• Схема: MOSFET-транзистори
• Інтерфейс:
• USB-накопичувач
• серійний TTL
• I2C
• Імпульсний RC
• аналогова напруга
• квадратурний кодер
• Напруга живлення: від 8 В до 50 В
• Макс. струм без охолодження: 4 А
• Максимальний струм з охолодженням: 6 А
• Максимальна кількість кроків: 5000 PPS
• Роздільна здатність кроку: Повна, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128, 1/256
• Захист від зворотної полярності

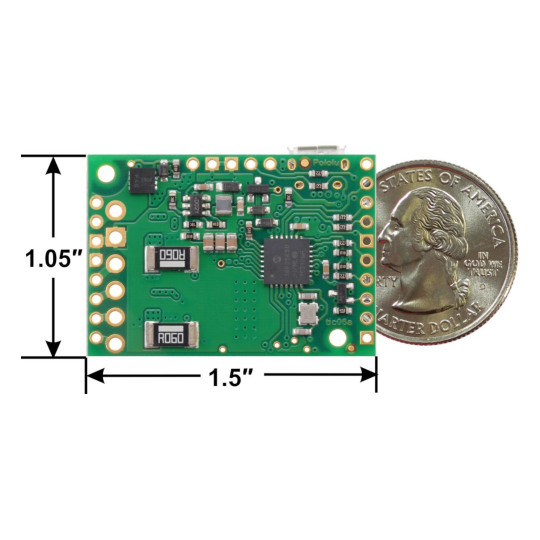

• Розміри: 38,1 x 26,7 x 10,7 мм
• Вага: 6,3 г

Комплект включає

• Модуль драйвера крокового двигуна Tic 36v4
• Смужки Goldpin
• Гвинтові з'єднання

Драйвер крокового двигуна Tic 36v4 для самостійно паяних роз'ємів.
