CH9328 - Перетворювач UART на USB HID - Adafruit 5973

Опис продукту: CH9328 - конвертер UART на USB HID - Adafruit 5973

Конвертер Adafruit – чудовий інструмент для тих, хто хочедодати функцію емуляції USB-клавіатуридля проектів з мікроконтролерами, які не мають вбудованої підтримки USB. Плата використовує чіпCH9328, якийперетворює дані, що надсилаються через порт UART, у звіти HID, що дозволяє, наприклад, автоматичне введення тексту на комп’ютері, планшеті чи телефоні. Хоча дошка готова до роботи «з коробки», вона також дозволяєналаштування режимів за допомогою чотирьох перемикачів.Це дозволяє налаштувати спосіб перетворення даних на натискання клавіш – від простих символів ASCII до більш розширених звітів HID. Плата підтримує зв'язок через стандартний порт.UART, і підключення його до мікроконтролера завершеновикористання роз'єму JST SH або стандартних контактівПлата також оснащена портом USB Type-C для живлення та передачі даних, що дозволяє легко підключатися до будь-якого комп'ютера, ноутбука або телефону.

CH9328 - перетворювач UART на USB HID - Adafruit 5973.

Модуль може конвертувати ASCII або 8-байтові звіти, що зчитуються через стандартний послідовний порт UART, у натискання клавіш.

Основні характеристики конвертера

• Емуляція USB-клавіатури: дозволяє передавати дані з порту UART у вигляді натискань клавіш на комп'ютері
• Підтримка різних мікроконтролерівідеально підходить для ATmega328, ESP32, ESP8266 або Raspberry Pi
• Багатофункціональні перемикачі: дозволити налаштування режимів (ASCII або необроблені звіти HID)
• Прості UART-з'єднання: спрощує підключення до мікроконтролера через роз'єм JST SH або контакти
• Порт USB Type-C: забезпечує живлення та підключення HID до комп'ютера, планшета або телефону
• Роз'єм JST SHрозроблений для легкого підключення до мікроконтролерів без необхідності паяння

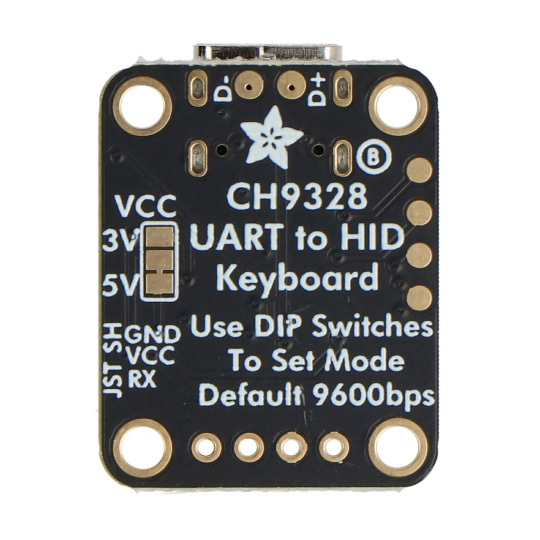

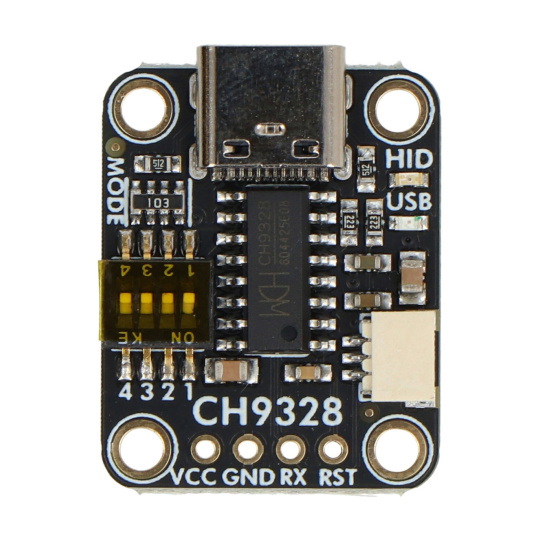

Штифти дошки

• Порт USB Type-C: роз'єм для підключення до комп'ютера, планшета або телефону, який живить плату та забезпечує з'єднання HID
• VCC (5 В)Живлення від порту USB Type-C, 5 В
• ЗЕМЛЯспільна основа для влади та логіки
• RX (UART): Вхід UART RX для отримання даних від мікроконтролера (TX)
• РСТ: лінія скидання, що дозволяє виконати апаратне скидання плати
• Порт JST SH: роз'єм для підключення зовнішнього UART-пристрою (потрібен кабель JST SH, який не входить до комплекту)

Схема підключення модуля до Feather RP2040 за допомогою макетної плати.

Плата має порт USB Type-C для легкої інтеграції з будь-яким комп'ютером, ноутбуком або навіть планшетом.

Програмування плати за допомогою CircuitPython та Python

Плату CH9328 можна легко запрограмувати за допомогоюCircuitPythonта бібліотекиAdafruit_CircuitPython_CH9328Щоб розпочати, просто встановіть бібліотеку за допомогою командиpip3 встановити adafruit-circuitpython-ch9328Для Raspberry Pi вам потрібнопідключіть модуль до відповідних контактів UART, а також переконайтеся, що ваша система підтримує I2C та UART. Після встановлення бібліотеки ви можете використовувати її в Python для надсилання повідомлень через UART. Наприклад, у коді Python, після ініціювання UART-з'єднання, плата може надсилати текст (наприклад, "Hello World!") на комп'ютер яксимуляція натискання клавішПісля надсилання тексту ви можете використовувати коди клавіш для видалення введеного тексту, наприклад, за допомогою клавіші BackSpace.Програмування плати можливе на різних платформахз підтримкою UART, таких як Raspberry Pi, а також на мікроконтролерах під керуванням CircuitPython.

Технічні характеристики плати

• Напруга живлення: 5 В (через USB Type-C) або 3 В (після відповідного налаштування)
• Швидкість UART: 9600 бод (швидкість вибирається)
• Сумісність: ATmega328, ESP32, ESP8266, Raspberry Pi та інші платформи з UART
• Роз'єми: USB Type-C, JST SH, UART RX, GND, скидання
• Режими: 4 режими перемикання для різних типів звітів HID
• Розміри: 26,4 x 20,3 x 4,6 мм
• Вага: 2,7 г

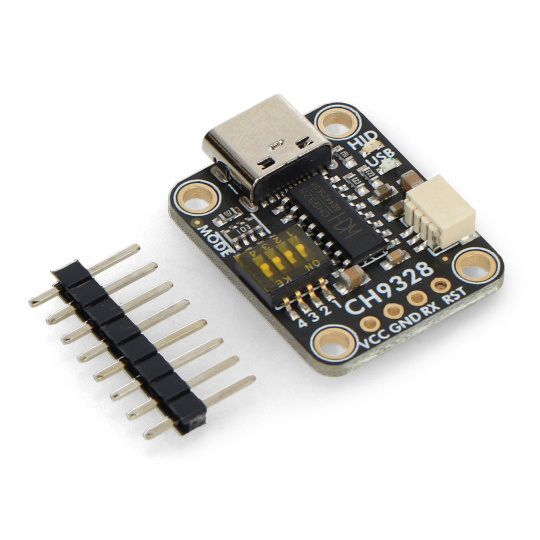

Вміст набору

• 1x CH9328 - перетворювач UART на USB HID - Adafruit 5973
• 1x 4-контактний роз'єм із золотим контактом

Елементи, що входять до комплекту.
