Адаптер HSTX 22-контактний растровий 2,54 мм для Raspberry Pi 5/IoT RedBoard RP2350 - SparkFun BOB-28467

Опис продукту: Адаптер HSTX 22-контактний з кроком 2,54 мм для Raspberry Pi 5 / IoT RedBoard RP2350 - SparkFun BOB-28467

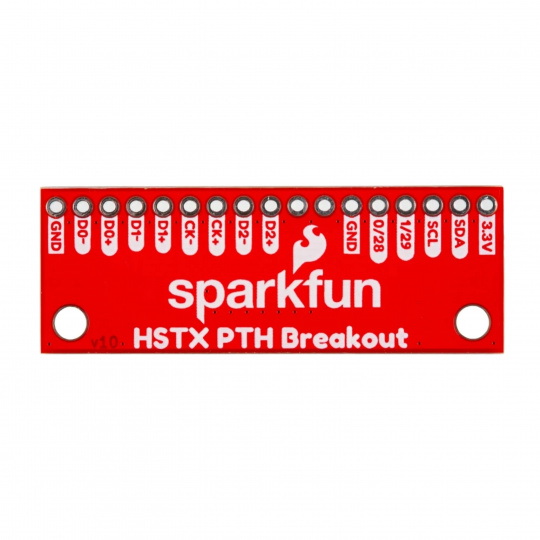

Адаптер дозволяє легко підключати периферійні пристрої до Raspberry Pi 5 або RP2350 IoT RedBoard. Плата виводить усі22 штифти Роз'єми HSTXдо стандартунаскрізні отвори з растром 2,54 м, що дозволяє легко підключатися до макетної плати, аналізатора сигналів або інших тестових систем. Вихідні лінії містять чотири диференціальні пари,Лінії I2C (SDA та SCL) та живлення 3,3 В і земля.

Спеціальні функції

• Сумісний з Raspberry Pi 5 та SparkFun RP2350 IoT RedBoard

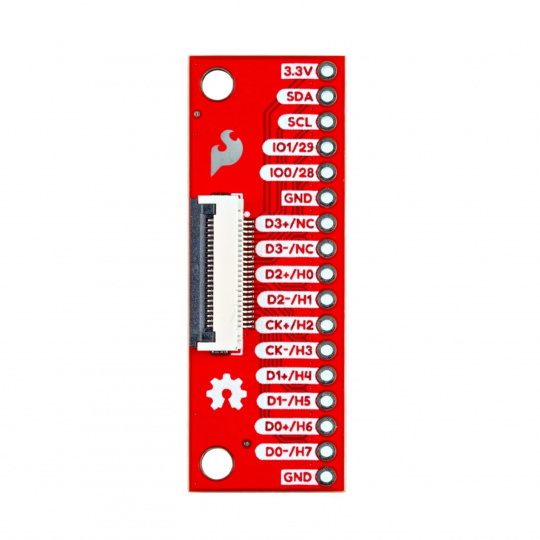

• Розташування контактів усіх 22 контактів роз'єму HSTX
• Стандартний крок 2,54 мм (0,1 дюйма) - сумісний з контактними платами та смугами Goldpin
• Підтримка диференціальних сигналів (4 пари) та шин I2C
• Доступ до ліній живлення та заземлення 3,3 В
• Компактний формат, ідеально підходить для створення прототипів та тестування

Практичне застосування

Цей модуль ідеально підходить для проектів, що потребують зв'язку з дисплеями, камерами та іншими пристроями, підключеними через HSTX. Він дозволяє аналізувати сигнали, тестувати протоколи та проводити експерименти з високошвидкісними інтерфейсами в лабораторних та навчальних умовах.

Технічні характеристики

• Кількість контактів: 22 (повний інтерфейс HSTX)
• Інтерфейси: 4 диференціальні пари, I2C (SDA, SCL), живлення 3,3 В, земля
• Тип роз'єму: HSTX (сумісний з Raspberry Pi 5, RP2350 IoT RedBoard)
• Виходи: наскрізні отвори (PTH), крок 2,54 мм

Вміст комплекту

• 1x адаптер HSTX з кроком 2,54 мм, 22 контакти - SparkFun
