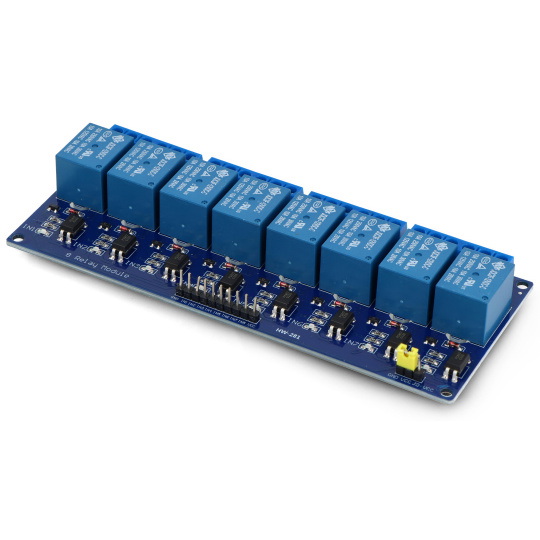

8-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 12V - синій
748 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1785298272
Опис продукту: 8-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC - котушка 12 V - синій
Модуль оснащений вісьмома реле з котушкою 12 В та оптоелектронною ізоляцією, що дозволяє керувати виконавчими механізмами, що споживають струм10 Авикористовуючи порти мікроконтролера або будь-який комплект розробки. Оптоізоляція відокремлює сигнал керування від джерела живлення реле, забезпечуючи безпеку роботи системи керування.
Приклади застосування
- Контролер освітлення
- Контролер виконавчих механізмів
- Перемикач для електричних пристроїв, включаючи двигуни
8-канальний релейний модуль з оптоізоляцією - контакти 10 A / 250 V AC - котушка 12 V - синій.
Підключення
Для належної роботи просто підключіть джерело живлення котушки реле та цифровий сигнал керування. Контакти є стандартними роз'ємами із золотими контактами 2,54 мм, що дозволяє підключати їх за допомогою популярних перемички. Реле має такі контакти:
- Віртуальний кредитний центр (VCC)- блок живлення оптоізолятора
- ЗЕМЛЯ- маса системи
- ВХІД1 ... ВХІД8- входи керування реле, увімкнені при низькому стані (відключені при високому стані 12 В)
- Перемичка COM GND- з'єднує маси системи з масами оптопар
- Роз'єми KF (ARK)- контакти реле, підключені, як показано на платі модуля
Технічні характеристики релейного модуля
- Напруга живлення VCC: 12 В
- Низький рівень спрацьовування
- Споживання струму кожним входом: приблизно 60 мА
- Реле: JQCF-12VDC-C
- Напруга котушки: 12 В
- Максимальний струм та напруга контакту: 10A 250VAC / 30VAC, 10A 125VAC / 28VAC *
- Оптоелектронна ізоляція
- 8 світлодіодів, що індикують активацію реле
- Діаметр монтажних отворів: 3 мм
- Розміри плати 139 x 55 мм
- Вага: 118 г
* Максимальна контактна напруга залежить від типу навантаження - деталі в документації, Таблиця 7. Номінальна напруга контакту.
8-канальний релейний модуль з оптоізоляцією.
8-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 12V - синій
8-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 12V синього кольору - має діелектричну міцність 1000VAC 50/60Hz протягом однієї хвилини між контактами та 1500VAC 50/60Hz протягом однієї хвилини між котушкою та контактом. Діапазон робочих температур: від -40℃ до +85℃.
Пристрій може безпечно працювати за вологості від 45% до 85%. Споживання енергії, залежно від навантаження, коливається від приблизно 0,36 Вт до приблизно 0,51 Вт.
8-канальний релейний модуль з оптоізоляцією - контакти 10A/250VAC - котушка 12V синього кольору - що ще варто про нього знати?
Наявність позначок розпиновки на платі спрощує процес підключення. Для електричних з'єднань максимальна кількість з'єднань становить 30/хв, а для механічних з'єднань - 300/хв. Мінімальний опір ізоляції становить 100 МОм (500 В постійного струму).
Цей релейний модуль може похвалитися мінімальним терміном служби 107 годин для механічної роботи та 105 годин для електричної комутації. Вага пристрою становить лише 10 г.
| Основні атрибути | |
|---|---|
| Тип | Модуль |
| Користувальницькі характеристики | |
| Інтерфейс | Цифрове введення/виведення |
| Кількість каналів | 8 |
| Вага паковання | 0,105 кг |
| Висота паковання | 17 см |
| глибина паковання | 1,8 см |
| Ширина паковання | 9 см |
