Модуль перетворювача 5В/1А - ME3116AM6G - Модуль розширення для модулів розробки M5Stack

Опис продукту: Модуль перетворювача 5V/1A - ME3116AM6G - Модуль розширення для модулів розробки M5Stack

Розширення блоку сумісне з продуктами серії M5Stack - M5Stack Core, M5Stack Atom та M5Stick. Модуль оснащенийME3116AM6G, якийзнижує вхідну напругувід 5 В до 24 В до вихідного значення5 В / 1 АВін має два роз'єми, розташовані на крайніх частинах плати – вхідний роз'єм постійного струму та вихідний роз'єм Grove. Модуль перетворювача можна підключити безпосередньо до стандартних джерел живлення постійного струму.

Для чого використовується конвертер?

Перетворювач напруги також називають перетворювачем потужності або перетворювачем напруги. Він використовується скрізь, де є системи живлення, параметри струму та напруги яких не дозволяють безпосередньо підключитися до пристрою. Коротко кажучи, його призначення полягає в...зміна вхідної напруги на вихідну напругу, відповідну для підключеного приймачаЙого можна використовувати, наприклад, коли у нас є джерело живлення 12 В, а модуль, який нам потрібно живити, потребує лише 5 В.

Модуль перетворювача 5 В / 1 А - ME3116AM6G - Модуль розширення для модулів розробки M5Stack.

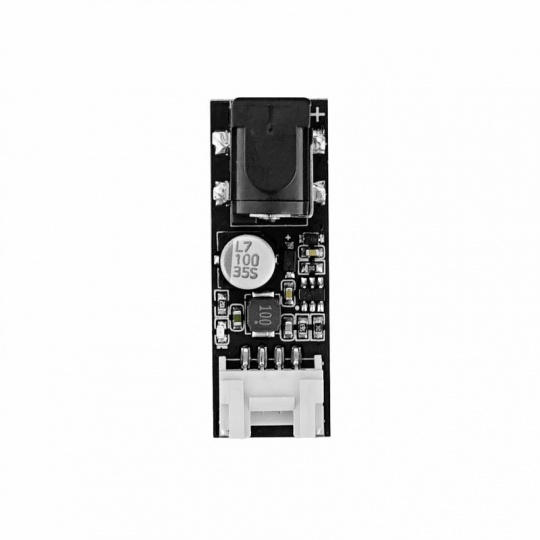

Розширення типу блоку зі схемою зниження вхідної напруги.

Особливості модуля M5Stack

• Вбудована мікросхема ME3116AM6G відповідає за зниження вхідної напруги до цільового значення 5 В / 1 А
• Схема перетворення постійного струму в постійний струм
• Широкий діапазон вхідної напруги від 5 В до 24 В
• Функція Plug&Play та вихідний роз'єм, сумісний зі стандартом Grove
• Світлодіодний індикатор

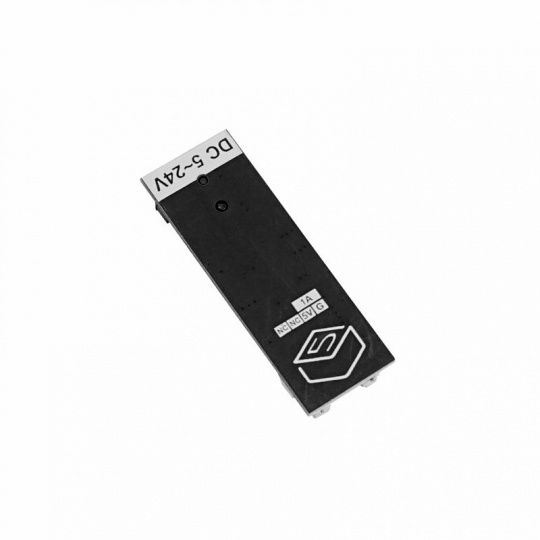

Опис контактів перетворювача

• NC - не підключено; контакт не підключено
• 5V - вихідна напруга 5V
• GND - системне заземлення
• DC - роз'єм вхідної напруги від 5 В до 24 В

Технічні характеристики перетворювача

• Вбудована схема зниження напруги: ME3116AM6G
• Вхідна напруга: від 5 В до 24 В постійного струму
• Вихідні параметри: 5 В / 1 А
• Роз'єми перетворювача:
• роз'єм № 1: гніздо постійного струму
• роз'єм № 2: стандарт Grove
• Індикація стану: вбудований світлодіод
• Вага: 4,4 г

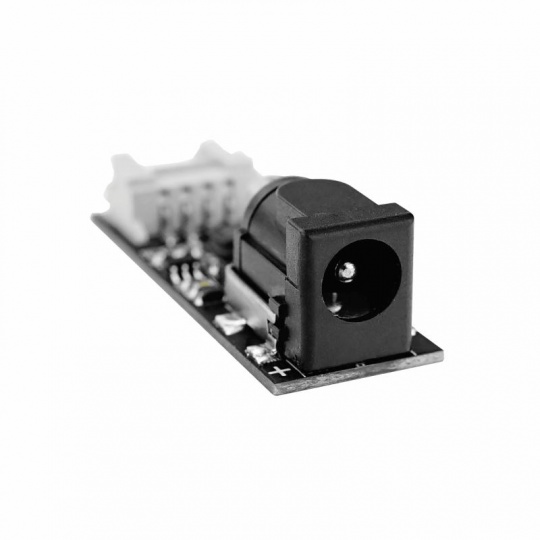

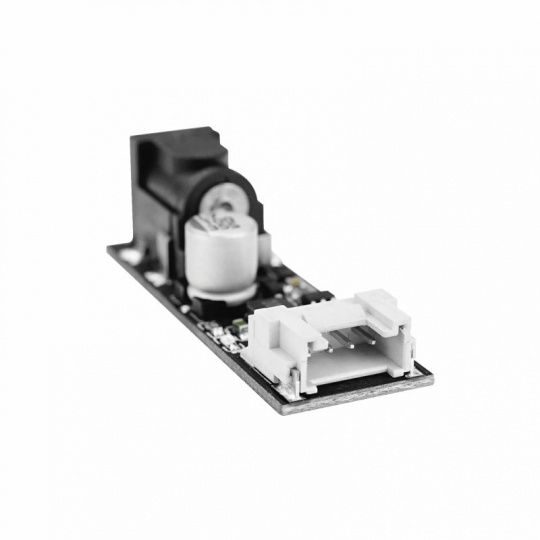

Модуль з двома роз'ємами - DC-015 та Grove.
